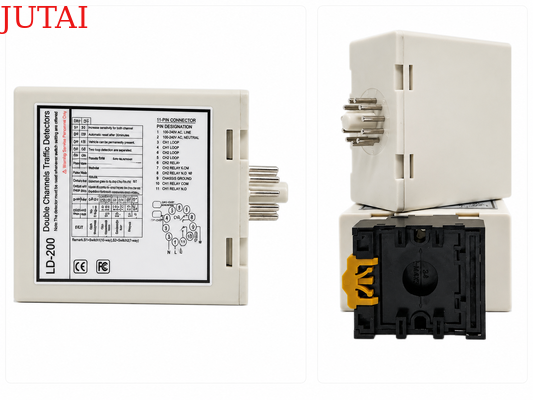

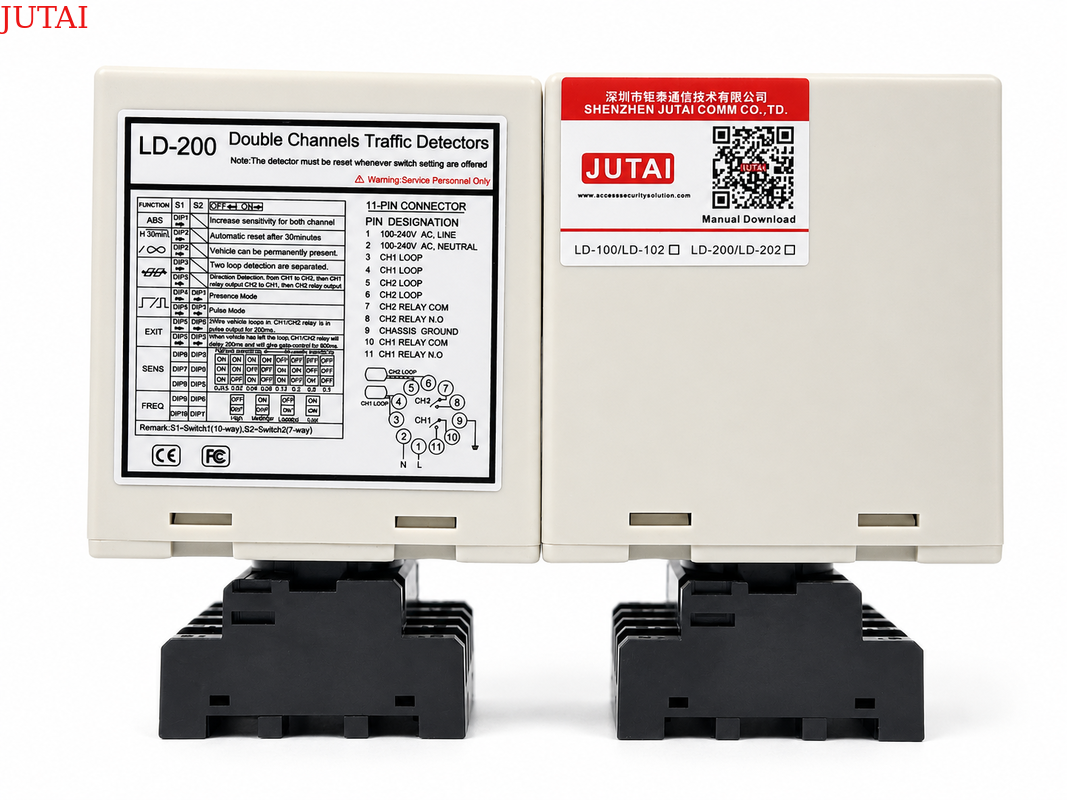

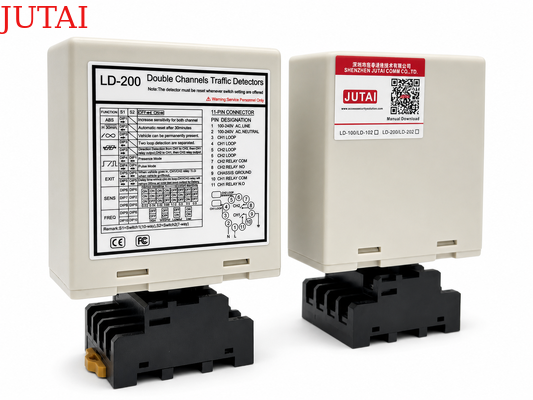

Ο Ανιχνευτής Βρόχου Οχήματος Διπλού Καναλιού με Επαγωγή Βρόχου 20–2000 μH και Ρυθμιζόμενη Συχνότητα έχει σχεδιαστεί για εγκαταστάσεις που απαιτούν ευρεία συμβατότητα βρόχου και σταθερή ανίχνευση οχήματος υπό διαφορετικές συνθήκες τοποθεσίας. Το ευρύ εύρος επαγωγής 20–2000 μH επιτρέπει στον ανιχνευτή να λειτουργεί με διάφορα μεγέθη βρόχου, μήκη καλωδίων και διατάξεις οδοστρωμάτων, καθιστώντας τον κατάλληλο για λωρίδες στάθμευσης, πύλες φραγμάτων, βιομηχανικές εισόδους, σημεία διοδίων και έργα ελέγχου κυκλοφορίας. Δύο ανεξάρτητα κανάλια, CH1 και CH2, μπορούν να παρακολουθούν ξεχωριστούς βρόχους επαγωγής και να υποστηρίζουν λειτουργίες ανίχνευσης παρουσίας οχήματος, κατευθυντικής ανίχνευσης, παλμού εισόδου και παλμού εξόδου. Αυτή η διαμόρφωση διπλού καναλιού προσφέρει στους ολοκληρωτές συστημάτων μεγαλύτερη ευελιξία όταν μια εφαρμογή απαιτεί δύο ζώνες ανίχνευσης ή συντονισμένη παρακολούθηση κίνησης οχήματος.

Για τη βελτίωση της απόδοσης όπου πολλαπλοί βρόχοι είναι εγκατεστημένοι κοντά, κάθε κανάλι υποστηρίζει τέσσερα επιλέξιμα επίπεδα συχνότητας λειτουργίας, επιτρέποντας στους εγκαταστάτες να διαχωρίζουν τις συχνότητες των βρόχων και να μειώνουν την αμοιβαία παρεμβολή ή τη διασταυρούμενη παρεμβολή. Ο ανιχνευτής ενσωματώνει επίσης ρύθμιση ευαισθησίας 8 επιπέδων, έξι επιλέξιμες λειτουργίες λειτουργίας, μόνιμη ανίχνευση παρουσίας, αυτόματη επαναφορά και Αυτόματη Ενίσχυση Ευαισθησίας (ASB) για πιο σταθερή ανίχνευση φορτηγών, ρυμουλκούμενων και οχημάτων με ψηλό σασί. Οι ανεξάρτητες έξοδοι ρελέ καθιστούν την ενσωμάτωση απλή με ελεγκτές στάθμευσης, συρόμενες πύλες, χειριστές φραγμάτων, φανάρια και εξοπλισμό καταμέτρησης οχημάτων, ενώ οι ενδείξεις LED CH1/CH2 βοηθούν στην παρακολούθηση της κατάστασης και στη διάγνωση σφαλμάτων βρόχου. Προσφέρεται σε εκδόσεις LD-200 100–240 VAC και LD-202 12–24 V, αυτός ο ανιχνευτής διπλού βρόχου με ρυθμιζόμενη συχνότητα παρέχει μια ευέλικτη λύση για αξιόπιστη ανίχνευση οχημάτων σε ένα ευρύ φάσμα συστημάτων αυτοματισμού πρόσβασης και κυκλοφορίας.

• 1. Εύρος Ανίχνευσης 15-2000 μh
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ εύρος ανίχνευσης από 15 µH έως 2000 µH, φιλοξενώντας διάφορα μεγέθη και διαμορφώσεις βρόχου για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
  • Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερμεγέθη φορτηγά, λεωφορεία κ.λπ.
• 2. Συμπαγής Πλευρά
  • Το συμπαγές και καλοσχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Δυνατότητες Διάγνωσης & Ένδειξη LED
  • Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω της κατάστασης των LED, διασφαλίζοντας βέλτιστη απόδοση και μειώνοντας τον χρόνο διακοπής λειτουργίας.
• 4. Επιλέξιμος Χρόνος Παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει μια έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5. Αυτόματη Ενίσχυση Ευαισθησίας (ASB)
  • Αυτό το χαρακτηριστικό ανιχνεύει αξιόπιστα συνδυασμούς μεγάλων φορτηγών-ρυμουλκούμενων και οχήματα με ψηλό σασί ενισχύοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, διασφαλίζοντας ακριβή αναγνώριση.
• 6. Αυτόματη Αντιστάθμιση Περιβαλλοντικής Μετατόπισης
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμονομούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα της ανίχνευσης παρά τους μεταβαλλόμενους καιρικούς και περιβαλλοντικούς παράγοντες.
• 7. Ρύθμιση 17 Διακοπτών DIP
  • Ο σχεδιασμός των διακοπτών DIP στο περίβλημα καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, κάτι που είναι πολύ φιλικό προς τον χρήστη. Οι χρήστες μπορούν να ρυθμίσουν όλες τις λειτουργίες και στη συνέχεια να εγκαταστήσουν τον ανιχνευτή βρόχου.
• 8. Διπλά Κανάλια Λειτουργούν Συνεργατικά ή Ανεξάρτητα
  • Ο ανιχνευτής βρόχου διπλού καναλιού μπορεί να χρησιμοποιηθεί ως δύο εκδόσεις μονού καναλιού, υποστηρίζει δύο ανεξάρτητα κανάλια ανίχνευσης.
  • Επιτρέποντας επίσης την ταυτόχρονη παρακολούθηση πολλαπλών βρόχων, ο ανιχνευτής βρόχου έχει τη δυνατότητα αναγνώρισης κατεύθυνσης σε εφαρμογές μονού καναλιού, ενισχύοντας την ευελιξία και την ακρίβεια της ανίχνευσης οχήματος.
• 9. Αντι-παρεμβολή διασταυρούμενης παρεμβολής.
  • Μέσω του διακόπτη DIP, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για την αποφυγή παρεμβολών διασταυρούμενης παρεμβολής που προκαλούνται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.

Ο ανιχνευτής της σειράς LD-200 μπορεί να διαμορφωθεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:

• LED Ανίχνευσης CH1: Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκή αριθμό σπειρών μετά τον βρόχο.
• Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικό αριθμό σπειρών μετά τον βρόχο.
• LED Ανίχνευσης CH2: Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκή αριθμό σπειρών μετά τον βρόχο.
• Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικό αριθμό σπειρών μετά τον βρόχο.

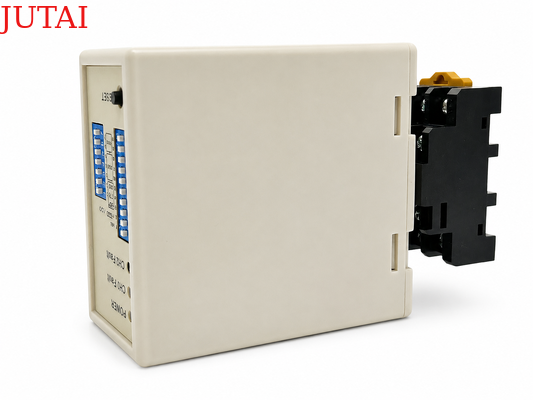

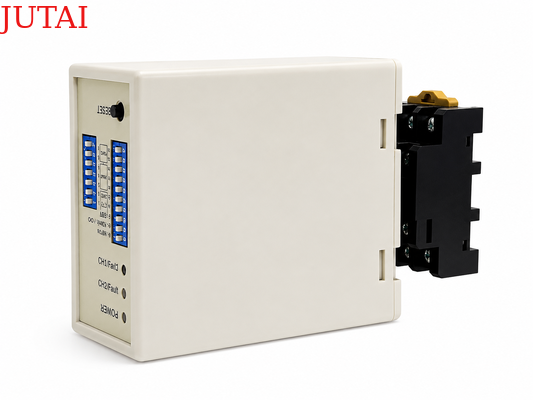

• Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμιστούν με ρύθμιση διακοπτών DIP 7 κατευθύνσεων και 10 κατευθύνσεων.
• Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις αλλάζοντας τη ρύθμιση των διακοπτών DIP σε διαφορετικές λειτουργίες, όπως στους παρακάτω πίνακες ρύθμισης διακοπτών DIP. Οι διακόπτες DIP 6, 7 και 8 για την επιλογή ευαισθησίας CH1, με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.
• Οι διακόπτες DIP 3, 4 και 5 για την επιλογή ευαισθησίας CH2, με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.

• (Διακόπτης 1) DIP1 & DIP2 Ειδική Αύξηση Ευαισθησίας Για Όλα τα Ρυμουλκούμενα (Και τα Δύο Κανάλια)

(Διακόπτης 1=S1) D3, D4, D5 και (Διακόπτης 2=S2) D1, D2 Ρυθμίσεις Ειδικών Λειτουργιών(Λειτουργία 1,2,3 Ανίχνευση Κατεύθυνσης. Λειτουργία 4,5,6 Κανονική λειτουργία, οι δύο ανιχνεύσεις βρόχου είναι διαχωρισμένες.)

(Διακόπτης 1=S1) D6 & D7 & D8 και (Διακόπτης 2=S2) D3 & D4 & D5 Ρύθμιση Επιλογής Ευαισθησίας CH1 και CH2. (Οκτώ Επίπεδα Επιλογής)

(Διακόπτης 1=S1) D9 & D10 και (Διακόπτης 2=S2) D6, D7 Ρύθμιση Συχνότητας (20 K έως 100 KHz).

Κουμπί Επαναφοράς: Παρακαλώ σημειώστε: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες DIP.

Οι βρόχοι σφραγίζονται χρησιμοποιώντας μια μαύρη εποξειδική ένωση "γρήγορης πήξης" ή μαστίχα ζεστής ασφάλτου για να εναρμονιστούν με την επιφάνεια του οδοστρώματος.

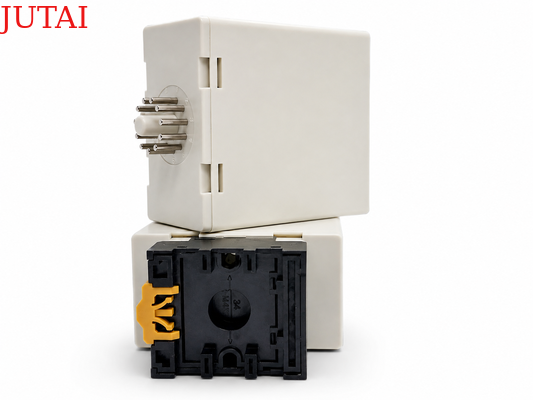

Κατά την εγκατάσταση, παρακαλώ κρατήστε το βύσμα και την πρίζα του προϊόντος σε κάθετη κατεύθυνση

LD-100	LD-102	LD-200	LD-202	JTHT-11
Μονού Καναλιού 100-240 V AC	Μονού Καναλιού 12-24 V AC/DC	Διπλού Καναλιού 100-240 V AC	Διπλού Καναλιού 12-24 V AV/DC	Καλώδιο Βρόχου 305 μ. πηνίο Teflon
LCR-MT
Πολύμετρο
