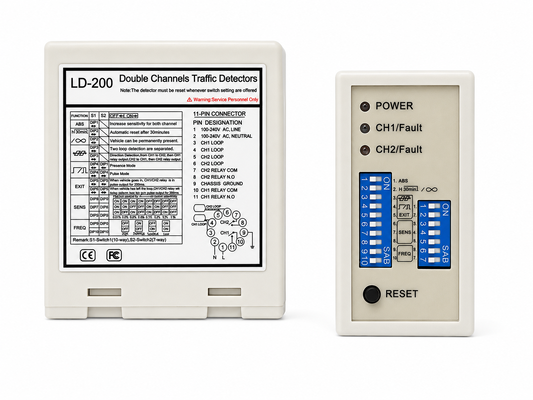

Ο Ανιχνευτής Βρόχου Διπλού Καναλιού για Έλεγχο Σηματοδότησης Κυκλοφορίας με Ανίχνευση Κατεύθυνσης και Παρουσίας Οχήματος έχει σχεδιαστεί για οδούς, εσωτερικές λωρίδες κυκλοφορίας, χώρους στάθμευσης, βιομηχανικές εγκαταστάσεις και άλλες εφαρμογές όπου οι σηματοδότες χρειάζονται αξιόπιστη είσοδο οχήματος. Παρακολουθώντας δύο βρόχους επαγωγής μέσω των CH1 και CH2, ο ανιχνευτής μπορεί να αναγνωρίσει την παρουσία οχήματος και να προσδιορίσει την κατεύθυνση κίνησης με βάση τη σειρά ενεργοποίησης των βρόχων. Αυτό επιτρέπει στο σύστημα ελέγχου να διακρίνει τα προσεγγίζοντα και τα απομακρυνόμενα οχήματα και να χρησιμοποιεί τα αντίστοιχα σήματα ρελέ για τον συντονισμό των φωτεινών σηματοδοτών, των δεικτών λωρίδων, των προειδοποιητικών λαμπτήρων, των μπαρών ή άλλου εξοπλισμού ελέγχου κυκλοφορίας. Ο ανιχνευτής μπορεί επίσης να λειτουργεί με ανεξάρτητες εξόδους παρουσίας καναλιού, καθιστώντας τον κατάλληλο για εφαρμογές που απαιτούν συνεχή παρακολούθηση οχημάτων που περιμένουν ή κινούνται εντός καθορισμένων ζωνών ανίχνευσης.

Για ευέλικτη ενσωμάτωση ελέγχου κυκλοφορίας, ο ανιχνευτής παρέχει έξι επιλέξιμες λειτουργίες, ανεξάρτητες εξόδους ρελέ CH1/CH2, 8 επίπεδα ευαισθησίας, τέσσερις επιλέξιμες συχνότητες λειτουργίας και ένα ευρύ εύρος αυτεπαγωγής βρόχου 20–2000 μH. Ξεχωριστές ρυθμίσεις ευαισθησίας και συχνότητας για κάθε κανάλι βοηθούν στη βελτιστοποίηση της απόδοσης ανίχνευσης και στη μείωση της παρεμβολής μεταξύ κοντινών βρόχων, ενώ η Αυτόματη Ενίσχυση Ευαισθησίας (ASB) βελτιώνει τη σταθερότητα του σήματος για φορτηγά, ρυμουλκούμενα και οχήματα με ψηλό σασί. Οι λειτουργίες μόνιμης παρουσίας και αυτόματης επαναφοράς υποστηρίζουν τόσο την παρατεταμένη κατοχή οχήματος όσο και την ανίχνευση κανονικής ροής κυκλοφορίας, και οι ενδείξεις LED παρέχουν σαφή ανατροφοδότηση για την κατάσταση του καναλιού και τα σφάλματα βρόχου. Διαθέσιμος σε εκδόσεις LD-200 100–240 VAC και LD-202 12–24 V, αυτός ο ανιχνευτής βρόχου οχήματος διπλού καναλιού παρέχει μια ευέλικτη λύση ανίχνευσης για έλεγχο σηματοδότησης κυκλοφορίας, διαχείριση λωρίδων, κλειστούς δρόμους, πρόσβαση σε χώρους στάθμευσης και έξυπνα συστήματα μεταφορών.

• 1. Εύρος ανίχνευσης 15-2000 μh
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ εύρος ανίχνευσης από 15 µH έως 2000 µH, φιλοξενώντας διάφορα μεγέθη και διαμορφώσεις βρόχων για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
  • Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερμεγέθη φορτηγά, λεωφορεία και ούτω καθεξής
• 2. Συμπαγής Πλευρά
  • Το συμπαγές και καλοσχεδιασμένο περίβλημα συνδυάζει όλες τις βιομηχανικές απαιτήσεις για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας την ενσωμάτωση αυτού του ανιχνευτή σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Διαγνωστικές Δυνατότητες & Ένδειξη LED
  • Οι ολοκληρωμένες διαγνωστικές δυνατότητες επιτρέπουν την ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω της κατάστασης των LED, διασφαλίζοντας τη βέλτιστη απόδοση και μειώνοντας τον χρόνο διακοπής λειτουργίας.
• 4. Επιλέξιμος Χρόνος Παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει μια έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) όσο ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5. Αυτόματη Ενίσχυση Ευαισθησίας (ASB)
  • Αυτό το χαρακτηριστικό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγών-ρυμουλκούμενων και οχήματα με ψηλό σασί, ενισχύοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, διασφαλίζοντας ακριβή αναγνώριση.
• 6. Αυτόματη Αντιστάθμιση Περιβαλλοντικής Μετατόπισης
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμονομούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα της ανίχνευσης παρά τις μεταβαλλόμενες καιρικές και περιβαλλοντικές συνθήκες.
• 7. Ρύθμιση 17 Διακοπτών DIP
  • Ο σχεδιασμός των διακοπτών DIP στο περίβλημα καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, κάτι που είναι πολύ φιλικό προς τον χρήστη. Οι χρήστες μπορούν να ρυθμίσουν όλες τις λειτουργίες και στη συνέχεια να εγκαταστήσουν τον ανιχνευτή βρόχου.
• 8. Διπλά Κανάλια Λειτουργούν Συνεργατικά ή Ανεξάρτητα
  • Ο ανιχνευτής βρόχου διπλού καναλιού μπορεί να χρησιμοποιηθεί ως δύο εκδόσεις μονού καναλιού, υποστηρίζοντας δύο ανεξάρτητα κανάλια ανίχνευσης.
  • Επιτρέποντας επίσης την ταυτόχρονη παρακολούθηση πολλαπλών βρόχων, ο ανιχνευτής βρόχου έχει τη δυνατότητα αναγνώρισης κατεύθυνσης σε εφαρμογές μονού καναλιού, ενισχύοντας την ευελιξία και την ακρίβεια της ανίχνευσης οχήματος.
• 9. Αντι-παρεμβολή διασταυρούμενης συνομιλίας.
  • Μέσω του διακόπτη DIP, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για την αποφυγή παρεμβολών διασταυρούμενης συνομιλίας που προκαλούνται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.

Ο ανιχνευτής της σειράς LD-200 μπορεί να διαμορφωθεί σε οποιαδήποτε από τις ακόλουθες λειτουργίες:

• LED Ανίχνευσης CH1:Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκή αριθμό σπειρών μετά τον βρόχο.
• Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικό αριθμό σπειρών μετά τον βρόχο.
• LED Ανίχνευσης CH2:Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκή αριθμό σπειρών μετά τον βρόχο.
• Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικό αριθμό σπειρών μετά τον βρόχο.

• Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμιστούν με ρύθμιση διακοπτών DIP 7 καναλιών και 10 καναλιών.
• Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις αλλάζοντας τη ρύθμιση των διακοπτών DIP σε διαφορετικές λειτουργίες, όπως στους παρακάτω πίνακες ρύθμισης διακοπτών DIP. Οι διακόπτες DIP 6, 7 και 8 για την επιλογή ευαισθησίας CH1 με 0,8 να είναι η λιγότερο ευαίσθητη και 0,015 η πιο ευαίσθητη.
• Οι διακόπτες DIP 3, 4 και 5 για την επιλογή ευαισθησίας CH2 με 0,8 να είναι η λιγότερο ευαίσθητη και 0,015 η πιο ευαίσθητη.

• (Διακόπτης 1)DIP1 & DIP2 Ειδική Αύξηση Ευαισθησίας Για Όλα τα Ρυμουλκούμενα (Και τα Δύο Κανάλια)

(Switch1=S1)D3,D4,D5 και(Switch2=S2)D1,D2 Ρύθμιση Ειδικών Λειτουργιών(Λειτουργίες 1,2,3 Ανίχνευση Κατεύθυνσης. Λειτουργίες 4,5,6 Κανονική λειτουργία, η ανίχνευση δύο βρόχων είναι διαχωρισμένη.)

(Switch1=S1)D6 & D7 & D8 και (Switch2=S2)D3 & D4 & D5 Ρύθμιση Επιλογής Ευαισθησίας CH1 και CH2. (Οκτώ Επίπεδα Επιλογής)

(Switch1=S1)D9 & D10 και (Switch2=S2)D6,D7 Ρύθμιση Συχνότητας (20 K έως 100 KHz).

Κουμπί Επαναφοράς: Παρακαλώ σημειώστε: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες DIP.

Οι βρόχοι σφραγίζονται χρησιμοποιώντας ένα εποξειδικό υλικό μαύρου χρώματος "γρήγορης πήξης" ή μαστίχα ζεστής ασφάλτου για να εναρμονίζονται με την επιφάνεια του οδοστρώματος.

Κατά την εγκατάσταση, παρακαλώ κρατήστε το βύσμα και την υποδοχή του προϊόντος σε κάθετη κατεύθυνση

LD-100	LD-102	LD-200	LD-202	JTHT-11
Μονού Καναλιού 100-240 V AC	Μονού Καναλιού 12-24 V AC/DC	Διπλού Καναλιού 100-240 V AC	Διπλού Καναλιού 12-24 V AV/DC	Καλώδιο Βρόχου 305 μ. πηνίο Teflon
LCR-MT
Πολύμετρο
