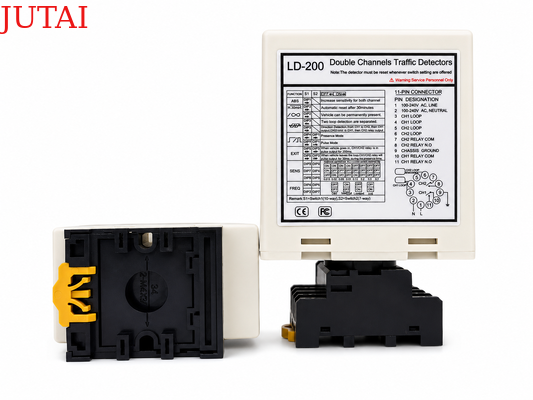

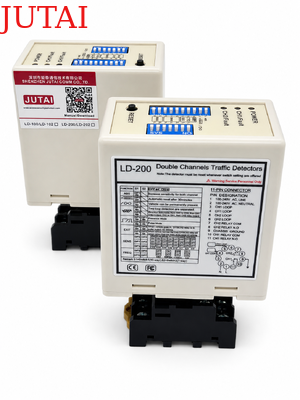

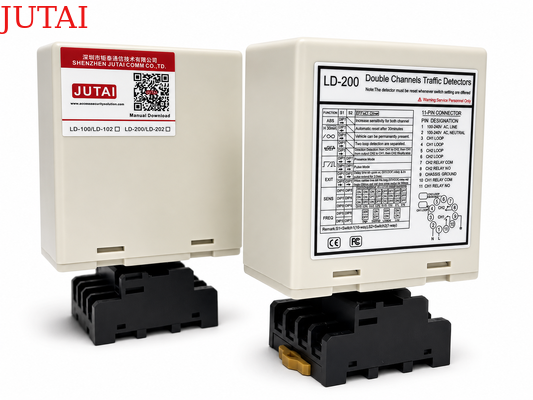

Ο Διπλός Ανιχνευτής Οχήματος Δύο Καναλιών για Τηλεπικοινωνιακούς Σταθμούς και Σημεία Ελέγχου με Αναγνώριση Κατεύθυνσης και Έξοδο Παλμού είναι κατασκευασμένος για ελεγχόμενες λωρίδες κυκλοφορίας όπου η ακριβής ανίχνευση κίνησης οχήματος είναι απαραίτητη για την αξιόπιστη λειτουργία πυλών και σημείων ελέγχου. Χρησιμοποιώντας δύο επαγωγικούς βρόχους συνδεδεμένους στους CH1 και CH2, ο ανιχνευτής μπορεί να προσδιορίσει την ακολουθία κίνησης ενός οχήματος και να διακρίνει την κατεύθυνση κίνησής του. Αυτό τον καθιστά κατάλληλο για σταθμούς διοδίων, σημεία ελέγχου ασφαλείας, λωρίδες ελέγχου, περιφραγμένες εγκαταστάσεις και δρόμους περιορισμένης πρόσβασης όπου το σύστημα πρέπει να επιβεβαιώνει την προσέγγιση, τη διέλευση και την αναχώρηση του οχήματος. Ανάλογα με την επιλεγμένη λειτουργία, ο ανιχνευτής μπορεί να παρέχει σήματα ρελέ κατεύθυνσης, έξοδο παρουσίας οχήματος, παλμό εισόδου ή παλμό εξόδου, παρέχοντας στους εξωτερικούς ελεγκτές σαφείς πληροφορίες ενεργοποίησης για μπάρες, εξοπλισμό έκδοσης εισιτηρίων, φανάρια, συσκευές προειδοποίησης και συστήματα διαχείρισης πρόσβασης.

Για να προσαρμοστεί σε διαφορετικές διατάξεις λωρίδων και προφίλ οχημάτων, ο ανιχνευτής παρέχει έξι λειτουργίες, ρύθμιση ευαισθησίας 8 επιπέδων, τέσσερις επιλέξιμες ρυθμίσεις συχνότητας και εύρος επαγωγής βρόχου 20–2000 μH. Η ανεξάρτητη διαμόρφωση CH1 και CH2 επιτρέπει τη βελτιστοποίηση κάθε ζώνης ανίχνευσης για τις τοπικές συνθήκες, ενώ η Αυτόματη Ενίσχυση Ευαισθησίας (ASB) βοηθά στη διατήρηση αξιόπιστης ανίχνευσης φορτηγών, ρυμουλκούμενων και οχημάτων με ψηλό σασί που διέρχονται από λωρίδες διοδίων ή ελέγχου. Οι λειτουργίες μόνιμης παρουσίας και αυτόματης επαναφοράς υποστηρίζουν τόσο τη συνεχή παρακολούθηση κατοχής όσο και τον κανονικό έλεγχο διέλευσης, και οι ειδικοί δείκτες LED απλοποιούν τον έλεγχο κατάστασης βρόχου και τη διάγνωση βλαβών. Διαθέσιμος σε εκδόσεις LD-200 100–240 VAC και LD-202 12–24 V, αυτός ο ανιχνευτής οχήματος διπλού καναλιού προσφέρει μια πρακτική λύση ανίχνευσης για την αυτοματοποίηση σταθμών διοδίων, τον έλεγχο σημείων ελέγχου, την παρακολούθηση κατεύθυνσης οχήματος και τα έξυπνα συστήματα πρόσβασης κυκλοφορίας.

• 1. Εύρος Ανίχνευσης 15-2000 μH
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, φιλοξενώντας διάφορα μεγέθη και διαμορφώσεις βρόχων για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
  • Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερμεγέθη φορτηγά, λεωφορεία κ.λπ.
• 2. Συμπαγής Πλευρά
  • Το συμπαγές και καλοσχεδιασμένο περίβλημα συνδυάζει όλες τις βιομηχανικές απαιτήσεις για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας την ενσωμάτωση αυτού του ανιχνευτή σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Διαγνωστικές Δυνατότητες & Ένδειξη LED
  • Οι ολοκληρωμένες διαγνωστικές δυνατότητες επιτρέπουν την ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω της κατάστασης των LED, διασφαλίζοντας τη βέλτιστη απόδοση και μειώνοντας τον χρόνο διακοπής λειτουργίας.
• 4. Επιλέξιμος Χρόνος Παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει μια έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) όσο ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5. Αυτόματη Ενίσχυση Ευαισθησίας (ASB)
  • Αυτό το χαρακτηριστικό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγών-ρυμουλκούμενων και οχήματα με ψηλό σασί ενισχύοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, διασφαλίζοντας ακριβή αναγνώριση.
• 6. Αυτόματη Αντιστάθμιση Περιβαλλοντικής Μετατόπισης
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμονομούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα της ανίχνευσης παρά τους μεταβαλλόμενους καιρικούς και περιβαλλοντικούς παράγοντες.
• 7. Ρύθμιση 17 Διακοπτών DIP
  • Ο σχεδιασμός των διακοπτών DIP στο περίβλημα καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, κάτι που είναι πολύ φιλικό προς τον χρήστη. Οι χρήστες μπορούν να ρυθμίσουν όλες τις λειτουργίες και στη συνέχεια να εγκαταστήσουν τον ανιχνευτή βρόχου.
• 8. Διπλά Κανάλια Λειτουργούν Συνεργατικά ή Ανεξάρτητα
  • Ο ανιχνευτής βρόχου διπλού καναλιού μπορεί να χρησιμοποιηθεί ως δύο εκδόσεις μονού καναλιού, υποστηρίζει δύο ανεξάρτητα κανάλια ανίχνευσης.
  • Επιτρέποντας επίσης την ταυτόχρονη παρακολούθηση πολλαπλών βρόχων, ο ανιχνευτής βρόχου έχει τη δυνατότητα αναγνώρισης κατεύθυνσης σε εφαρμογές μονού καναλιού, ενισχύοντας την ευελιξία και την ακρίβεια της ανίχνευσης οχήματος.
• 9. Αντι-παρεμβολή διασταυρούμενης συνομιλίας.
  • Μέσω του διακόπτη DIP, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για την αποφυγή παρεμβολών διασταυρούμενης συνομιλίας που προκαλούνται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.

Ο ανιχνευτής της σειράς LD-200 μπορεί να διαμορφωθεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:

• LED Ανίχνευσης CH1:Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκή αριθμό σπειρών μετά τον βρόχο.
• Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικό αριθμό σπειρών μετά τον βρόχο.
• LED Ανίχνευσης CH2:Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκή αριθμό σπειρών μετά τον βρόχο.
• Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικό αριθμό σπειρών μετά τον βρόχο.

• Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμιστούν με τη ρύθμιση του διακόπτη DIP 7 καναλιών και του διακόπτη DIP 10 καναλιών.
• Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις αλλάζοντας τη ρύθμιση του διακόπτη DIP σε διαφορετικές λειτουργίες, όπως στους παρακάτω πίνακες ρύθμισης διακοπτών DIP. Οι διακόπτες DIP 6, 7 και 8 για την επιλογή ευαισθησίας CH1, με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.
• Οι διακόπτες DIP 3, 4 και 5 για την επιλογή ευαισθησίας CH2, με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.

• (Διακόπτης 1)DIP1 & DIP2 Ειδική Αύξηση Ευαισθησίας Για Όλα τα Ρυμουλκούμενα (Και τα Δύο Κανάλια)

(Διακόπτης 1=S1)D3,D4,D5 και (Διακόπτης 2=S2)D1,D2 Ρύθμιση Ειδικών Λειτουργιών(Λειτουργίες 1,2,3 Ανίχνευση Κατεύθυνσης. Λειτουργίες 4,5,6 Κανονική λειτουργία, η ανίχνευση δύο βρόχων είναι ξεχωριστή.)

(Διακόπτης 1=S1)D6 & D7 & D8 και (Διακόπτης 2=S2)D3 & D4 & D5 Ρύθμιση Ευαισθησίας CH1 και CH2. (Οκτώ Επιλογές Επιπέδων)

(Διακόπτης 1=S1)D9 & D10 και (Διακόπτης 2=S2)D6,D7 Ρύθμιση Συχνότητας (20 K έως 100 KHz).

Κουμπί Επαναφοράς: Παρακαλώ σημειώστε: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνονται αλλαγές στις ρυθμίσεις των διακοπτών DIP.

Οι βρόχοι σφραγίζονται χρησιμοποιώντας μια εποξειδική ένωση ταχείας σκλήρυνσης "quick-set" μαύρου χρώματος ή πίσσα ασφάλτου για να εναρμονίζονται με την επιφάνεια του οδοστρώματος.

Κατά την εγκατάσταση, παρακαλώ κρατήστε το βύσμα και την πρίζα του προϊόντος σε κάθετη θέση

LD-100	LD-102	LD-200	LD-202	JTHT-11
Μονού Καναλιού 100-240 V AC	Μονού Καναλιού 12-24 V AC/DC	Διπλού Καναλιού 100-240 V AC	Διπλού Καναλιού 12-24 V AV/DC	Καλώδιο Βρόχου 305 μ. πηνίο Teflon
LCR-MT
Πολύμετρο
