Ο Ανιχνευτής Βρόχου Οχήματος για Έλεγχο Βιομηχανικών Πυλών με Διπλή Ανίχνευση Καναλιού και Έξοδο Ρελέ έχει σχεδιαστεί για εργοστάσια, αποθήκες, κέντρα logistics, βιομηχανικά πάρκα και άλλες ελεγχόμενες εισόδους οχημάτων που απαιτούν αξιόπιστη ανίχνευση εδάφους. Με δύο ανεξάρτητα κανάλια, CH1 και CH2, ο ανιχνευτής μπορεί να παρακολουθεί ξεχωριστούς βρόχους επαγωγής και να παρέχει αποκλειστικές εξόδους ρελέ για ελεγκτές πυλών, βιομηχανικές πόρτες, συστήματα μπαρών, συσκευές προειδοποίησης ή εξοπλισμό διαχείρισης κυκλοφορίας. Ανάλογα με την επιλεγμένη λειτουργία, τα δύο κανάλια μπορούν να λειτουργούν ανεξάρτητα ή να συνεργάζονται για να αναγνωρίζουν την κατεύθυνση κίνησης του οχήματος, βοηθώντας τα συστήματα βιομηχανικών πυλών να διαχειρίζονται την άφιξη, τη διέλευση και την αναχώρηση οχημάτων με μεγαλύτερη ακρίβεια. Αυτή η αρχιτεκτονική διπλού καναλιού είναι ιδιαίτερα χρήσιμη για χώρους που διαχειρίζονται μικτή κυκλοφορία, όπως επιβατικά αυτοκίνητα, φορτηγάκια παράδοσης, φορτηγά, περονοφόρα και ρυμουλκούμενα.

Για αξιόπιστη απόδοση στο πεδίο, ο ανιχνευτής υποστηρίζει έξι επιλέξιμες λειτουργίες, ρύθμιση ευαισθησίας 8 επιπέδων, τέσσερις ρυθμίσεις συχνότητας, συνεχή ανίχνευση παρουσίας, αυτόματη επαναφορά και εύρος επαγωγής βρόχου 20–2000 μH. Η ενσωματωμένη λειτουργία Αυτόματης Ενίσχυσης Ευαισθησίας (ASB) βοηθά στη διατήρηση σταθερής ανίχνευσης φορτηγών, ρυμουλκούμενων, αρθρωτών οχημάτων και οχημάτων με ψηλό σασί, ενώ η ανεξάρτητη ρύθμιση συχνότητας μπορεί να μειώσει τις παρεμβολές όταν πολλαπλοί βρόχοι επαγωγής είναι εγκατεστημένοι κοντά. Οι ενδείξεις κατάστασης CH1 και CH2 παρέχουν σαφή οπτική ανάδραση για την ανίχνευση οχήματος και τα σφάλματα βρόχου, και ο προγραμματισμός με διακόπτες DIP επιτρέπει στους εγκαταστάτες να διαμορφώνουν τη λειτουργία, την ευαισθησία και τη συχνότητα απευθείας στον χώρο. Διαθέσιμος σε εκδόσεις LD-200 100–240 VAC και LD-202 12–24 V, αυτός ο βιομηχανικός ανιχνευτής βρόχου οχήματος προσφέρει μια ευέλικτη λύση ανίχνευσης για συρόμενες πύλες, εισόδους εργοστασίων, χώρους φόρτωσης, διαδρόμους πρόσβασης logistics και αυτοματοποιημένα συστήματα ελέγχου βιομηχανικής κυκλοφορίας.

• 1. Εύρος Ανίχνευσης 15-2000 μH
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, φιλοξενώντας διάφορα μεγέθη και διαμορφώσεις βρόχων για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
  • Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερμεγέθη φορτηγά, λεωφορεία και ούτω καθεξής
• 2. Συμπαγής Πλευρά
  • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις βιομηχανικές απαιτήσεις για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας την ενσωμάτωση αυτού του ανιχνευτή σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Διαγνωστικές Δυνατότητες & Ένδειξη LED
  • Οι ολοκληρωμένες διαγνωστικές δυνατότητες επιτρέπουν την ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω της κατάστασης LED, διασφαλίζοντας βέλτιστη απόδοση και μειώνοντας τον χρόνο διακοπής λειτουργίας.
• 4. Επιλέξιμος Χρόνος Παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει μια έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5. Αυτόματη Ενίσχυση Ευαισθησίας (ASB)
  • Αυτή η λειτουργία ανιχνεύει αξιόπιστα συνδυασμούς μεγάλων φορτηγών-ρυμουλκούμενων και οχήματα με ψηλό σασί ενισχύοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, διασφαλίζοντας ακριβή αναγνώριση.
• 6. Αυτόματη Αντιστάθμιση Περιβαλλοντικής Μετατόπισης
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμονομούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα της ανίχνευσης παρά τους μεταβαλλόμενους καιρικούς και περιβαλλοντικούς παράγοντες.
• 7. Ρύθμιση 17 Διακοπτών DIP
  • Ο σχεδιασμός των διακοπτών DIP στο περίβλημα καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, κάτι που είναι πολύ φιλικό προς τον χρήστη. Οι χρήστες μπορούν να ρυθμίσουν όλες τις λειτουργίες και στη συνέχεια να εγκαταστήσουν τον ανιχνευτή βρόχου.
• 8. Διπλά Κανάλια Λειτουργούν Συνεργατικά ή Ανεξάρτητα
  • Ο ανιχνευτής βρόχου διπλού καναλιού μπορεί να χρησιμοποιηθεί ως δύο εκδόσεις μονού καναλιού, υποστηρίζει δύο ανεξάρτητα κανάλια ανίχνευσης.
  • Επιτρέποντας επίσης την ταυτόχρονη παρακολούθηση πολλαπλών βρόχων, ο ανιχνευτής βρόχου έχει τη δυνατότητα αναγνώρισης κατεύθυνσης σε εφαρμογές μονού καναλιού, ενισχύοντας την ευελιξία και την ακρίβεια της ανίχνευσης οχήματος.
• 9. Αντι-παρεμβολές διασταυρούμενης συνομιλίας.
  • Μέσω του διακόπτη DIP, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για την αποφυγή παρεμβολών διασταυρούμενης συνομιλίας που προκαλούνται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.

Ο ανιχνευτής της σειράς LD-200 μπορεί να διαμορφωθεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:

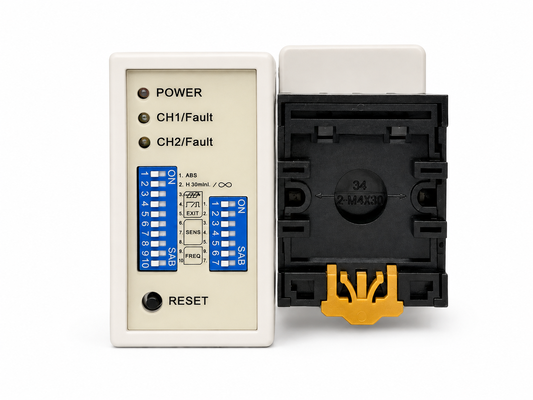

• LED Ανίχνευσης CH1: Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκή αριθμό σπειρών μετά τον βρόχο.
• Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικό αριθμό σπειρών μετά τον βρόχο.
• LED Ανίχνευσης CH2: Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκή αριθμό σπειρών μετά τον βρόχο.
• Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικό αριθμό σπειρών μετά τον βρόχο.

• Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμιστούν με διακόπτες DIP 7 καναλιών και 10 καναλιών.
• Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις αλλάζοντας τη ρύθμιση των διακοπτών DIP σε διαφορετικές λειτουργίες, όπως στους παρακάτω πίνακες ρύθμισης διακοπτών DIP. Διακόπτης DIP 6, 7 και 8 για επιλογή ευαισθησίας CH1 με 0,8 να είναι η λιγότερο ευαίσθητη και 0,015 η πιο ευαίσθητη.
• Διακόπτης DIP 3, 4 και 5 για επιλογή ευαισθησίας CH2 με 0,8 να είναι η λιγότερο ευαίσθητη και 0,015 η πιο ευαίσθητη.

• (Διακόπτης 1) DIP1 & DIP2 Ειδική Αύξηση Ευαισθησίας Για Ρυμουλκούμενο (Και τα Δύο Κανάλια)

(Διακόπτης 1=S1) D3,D4,D5 και (Διακόπτης 2=S2) D1,D2 Ρυθμίσεις Ειδικών Λειτουργιών(Λειτουργία1,2,3 Ανίχνευση Κατεύθυνσης. Λειτουργία4,5,6 Κανονική λειτουργία, η ανίχνευση δύο βρόχων είναι διαχωρισμένη.)

(Διακόπτης 1=S1) D6 & D7 & D8 και (Διακόπτης 2=S2) D3 & D4 & D5 Ρύθμιση Επιλογής Ευαισθησίας CH1 και CH2. (Οκτώ Επίπεδα Επιλογής)

(Διακόπτης 1=S1) D9 & D10 και (Διακόπτης 2=S2) D6,D7 Ρύθμιση Συχνότητας (20 K έως 100 KHz).

Κουμπί Επαναφοράς: Παρακαλώ σημειώστε: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνονται αλλαγές στις ρυθμίσεις των διακοπτών DIP.

Οι βρόχοι σφραγίζονται χρησιμοποιώντας μια μαύρη εποξειδική ένωση "γρήγορης πήξης" ή μαστίχα ζεστής ασφάλτου για να εναρμονίζονται με την επιφάνεια του οδοστρώματος.

Κατά την εγκατάσταση, παρακαλώ κρατήστε το βύσμα και την πρίζα του προϊόντος σε κάθετη θέση

LD-100	LD-102	LD-200	LD-202	JTHT-11
Μονού Καναλιού 100-240 V AC	Μονού Καναλιού 12-24 V AC/DC	Διπλού Καναλιού 100-240 V AC	Διπλού Καναλιού 12-24 V AV/DC	Καλώδιο Βρόχου 305 μ πηνίο Teflon
LCR-MT
Πολύμετρο
