Ο Ανιχνευτής Βρόχου Διπλού Καναλιού για Έλεγχο Αντι-Ουράς με Ανίχνευση Ακολουθίας Διπλού Βρόχου έχει σχεδιαστεί για σημεία πρόσβασης οχημάτων όπου το σύστημα ελέγχου πρέπει να παρακολουθεί την κίνηση των οχημάτων μέσω δύο διαδοχικών ζωνών ανίχνευσης. Παρακολουθώντας τη σειρά ενεργοποίησης των CH1 και CH2, ο ανιχνευτής παρέχει σήματα διαδοχικών οχημάτων που μπορούν να χρησιμοποιηθούν από έναν ελεγκτή στάθμευσης, έναν χειριστή πύλης ή ένα σύστημα διαχείρισης πρόσβασης για να προσδιορίσει εάν ένα όχημα έχει εισέλθει, διέλθει και εκκαθαρίσει τη λωρίδα ελέγχου. Αυτές οι πληροφορίες ακολουθίας διπλού βρόχου είναι ιδιαίτερα πολύτιμες για την υποστήριξη λογικής αντι-ουράς, πρόσβασης ενός οχήματος τη φορά, επαλήθευσης εισόδου/εξόδου και ελέγχου κατευθυνόμενης κυκλοφορίας σε μπάρες στάθμευσης, περιφραγμένες κοινότητες, βιομηχανικές εισόδους, λωρίδες διοδίων και άλλα σημεία περιορισμένης πρόσβασης οχημάτων.

Για ευέλικτη εγκατάσταση, ο ανιχνευτής προσφέρει έξι επιλέξιμες λειτουργίες λειτουργίας, ανεξάρτητες εξόδους ρελέ CH1 και CH2, ρύθμιση ευαισθησίας 8 επιπέδων, τέσσερις ρυθμίσεις συχνότητας λειτουργίας και ένα ευρύ εύρος επαγωγής βρόχου 20–2000 μH. Κάθε κανάλι μπορεί να διαμορφωθεί για ανίχνευση παρουσίας, παλμό εισόδου, παλμό εξόδου ή συντονισμένη αναγνώριση κατεύθυνσης, ενώ η Αυτόματη Ενίσχυση Ευαισθησίας (ASB) βελτιώνει τη συνέχεια του σήματος για φορτηγά, ρυμουλκούμενα και οχήματα με ψηλό σασί. Οι επιλογές μόνιμης παρουσίας και αυτόματης επαναφοράς παρέχουν επιπλέον έλεγχο για οχήματα που παραμένουν για μεγάλο χρονικό διάστημα, και τα ειδικά LED καναλιών βοηθούν τους εγκαταστάτες να αναγνωρίζουν την κατάσταση του οχήματος και τα σφάλματα βρόχου κατά την έναρξη λειτουργίας. Διαθέσιμος σε εκδόσεις LD-200 100–240 VAC και LD-202 12–24 V, αυτός ο ανιχνευτής βρόχου οχήματος διπλού καναλιού παρέχει μια αξιόπιστη βάση ανίχνευσης για έλεγχο πρόσβασης αντι-ουράς, αυτοματισμό μπάρας, ασφάλεια στάθμευσης και έξυπνη διαχείριση διέλευσης οχημάτων.

• 1. Εύρος ανίχνευσης 15-2000 μh
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ εύρος ανίχνευσης από 15 µH έως 2000 µH, φιλοξενώντας διάφορα μεγέθη και διαμορφώσεις βρόχων για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
  • Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερμεγέθη φορτηγά, λεωφορεία και ούτω καθεξής
• 2. Συμπαγής Πλευρά
  • Το συμπαγές και καλοσχεδιασμένο περίβλημα συνδυάζει όλες τις βιομηχανικές απαιτήσεις για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Διαγνωστικές Δυνατότητες & Ένδειξη LED
  • Οι ολοκληρωμένες διαγνωστικές δυνατότητες επιτρέπουν ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω της κατάστασης LED, διασφαλίζοντας βέλτιστη απόδοση και μειώνοντας τον χρόνο διακοπής λειτουργίας.
• 4. Επιλέξιμος Χρόνος Παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει μια έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5. Αυτόματη Ενίσχυση Ευαισθησίας (ASB)
  • Αυτό το χαρακτηριστικό ανιχνεύει αξιόπιστα συνδυασμούς μεγάλων φορτηγών-ρυμουλκούμενων και οχήματα με ψηλό σασί ενισχύοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, διασφαλίζοντας ακριβή αναγνώριση.
• 6. Αυτόματη Αντιστάθμιση Περιβαλλοντικής Μετατόπισης
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμονομούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα της ανίχνευσης παρά τους μεταβαλλόμενους καιρικούς και περιβαλλοντικούς παράγοντες.
• 7. Ρύθμιση 17 Διακοπτών DIP

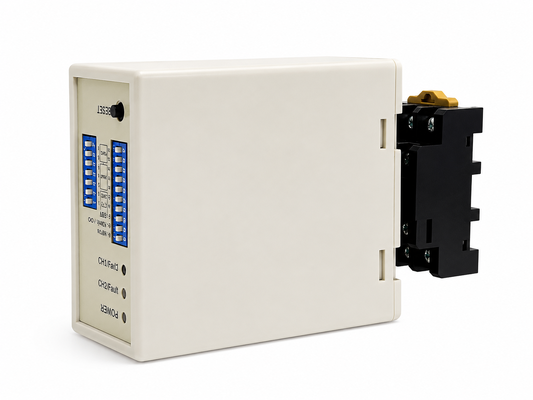

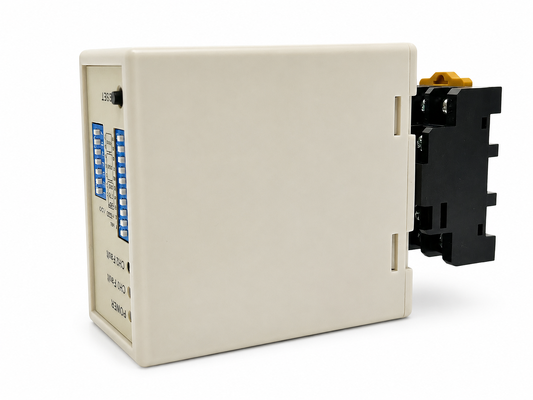

  • Ο σχεδιασμός των διακοπτών DIP στο περίβλημα καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, κάτι που είναι πολύ φιλικό προς τον χρήστη. Οι χρήστες μπορούν να ρυθμίσουν όλες τις λειτουργίες και στη συνέχεια να εγκαταστήσουν τον ανιχνευτή βρόχου.
• 8. Διπλά Κανάλια Λειτουργούν Συνεργατικά ή Ανεξάρτητα
  • Ο ανιχνευτής βρόχου διπλού καναλιού μπορεί να χρησιμοποιηθεί ως δύο εκδόσεις μονού καναλιού, υποστηρίζει δύο ανεξάρτητα κανάλια ανίχνευσης.
  • Επιτρέποντας επίσης την ταυτόχρονη παρακολούθηση πολλαπλών βρόχων, ο ανιχνευτής βρόχου έχει τη δυνατότητα αναγνώρισης κατεύθυνσης σε εφαρμογές μονού καναλιού, ενισχύοντας την ευελιξία και την ακρίβεια της ανίχνευσης οχημάτων.
• 9. Αντι-παρεμβολές διασταυρούμενης συνομιλίας.
  • Μέσω του διακόπτη DIP, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για την αποφυγή παρεμβολών διασταυρούμενης συνομιλίας που προκαλούνται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.

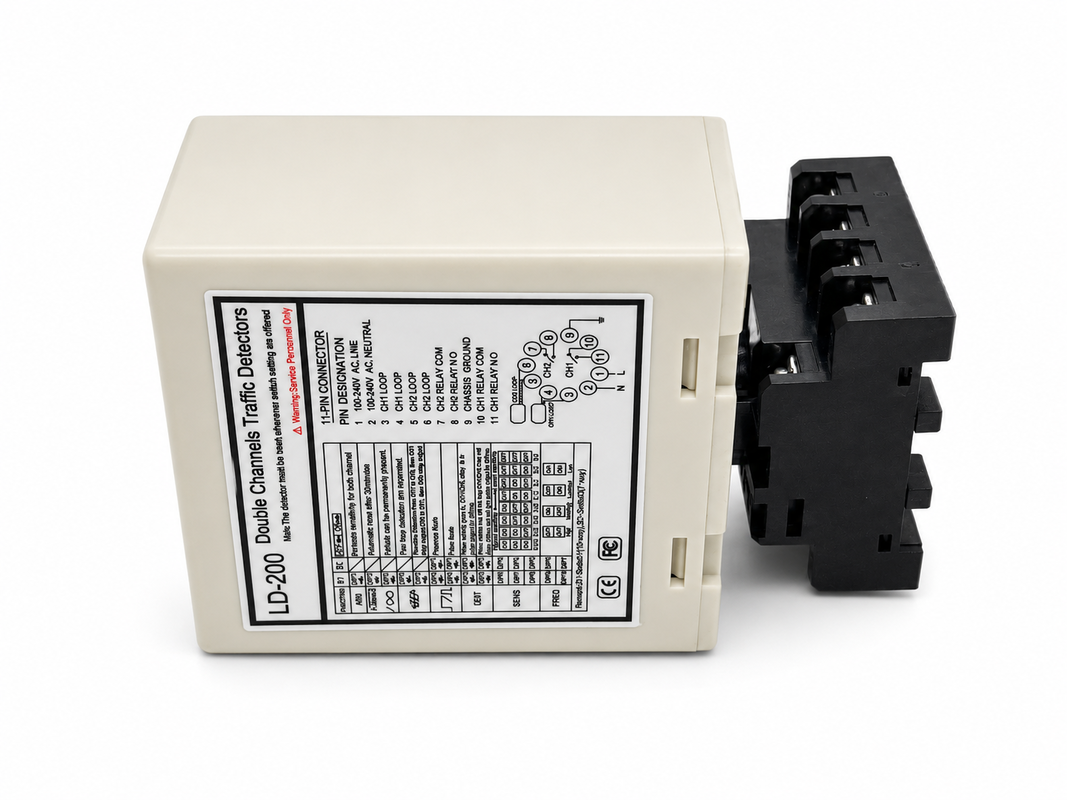

Ο ανιχνευτής της σειράς LD-200 μπορεί να διαμορφωθεί σε οποιαδήποτε από τις ακόλουθες λειτουργίες:

• LED Ανίχνευσης CH1: Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς σπείρες μετά τον βρόχο.
• Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές σπείρες μετά τον βρόχο.
• LED Ανίχνευσης CH2: Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς σπείρες μετά τον βρόχο.
• Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές σπείρες μετά τον βρόχο.

• Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμιστούν με διακόπτες DIP 7 καναλιών και 10 καναλιών.
• Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις αλλάζοντας τη ρύθμιση των διακοπτών DIP σε διαφορετικές λειτουργίες, όπως στους παρακάτω πίνακες ρυθμίσεων διακοπτών DIP. Διακόπτης DIP 6, 7 και 8 για επιλογή ευαισθησίας CH1 με 0,8 να είναι η λιγότερο ευαίσθητη και 0,015 η πιο ευαίσθητη.
• Διακόπτης DIP 3, 4 και 5 για επιλογή ευαισθησίας CH2 με 0,8 να είναι η λιγότερο ευαίσθητη και 0,015 η πιο ευαίσθητη.

• (Διακόπτης 1) DIP1 & DIP2 Ειδική Αύξηση Ευαισθησίας Για Όλα τα Ρυμουλκούμενα (Και τα Δύο Κανάλια)

(Διακόπτης 1=S1) D3, D4, D5 και (Διακόπτης 2=S2) D1, D2 Ρυθμίσεις Ειδικών Λειτουργιών(Λειτουργία 1,2,3 Ανίχνευση Κατεύθυνσης. Λειτουργία 4,5,6 Κανονική λειτουργία, η ανίχνευση δύο βρόχων είναι διαχωρισμένη.)

(Διακόπτης 1=S1) D6 & D7 & D8 και (Διακόπτης 2=S2) D3 & D4 & D5 Ρύθμιση Ευαισθησίας CH1 και CH2. (Οκτώ Επιλογές Επιπέδων)

(Διακόπτης 1=S1) D9 & D10 και (Διακόπτης 2=S2) D6, D7 Ρύθμιση Συχνότητας (20 K έως 100 KHz).

Κουμπί Επαναφοράς: Παρακαλώ σημειώστε: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες DIP.

Οι βρόχοι σφραγίζονται χρησιμοποιώντας μια μαύρη εποξειδική ένωση "γρήγορης πήξης" ή μαστίχα ζεστής ασφάλτου για να εναρμονίζονται με την επιφάνεια του οδοστρώματος.

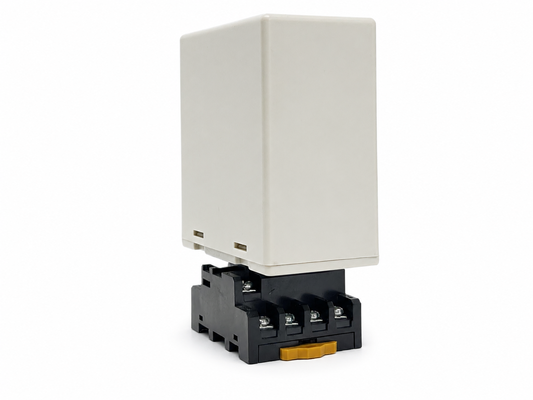

Κατά την εγκατάσταση, παρακαλώ κρατήστε το βύσμα και την υποδοχή του προϊόντος σε κάθετη κατεύθυνση

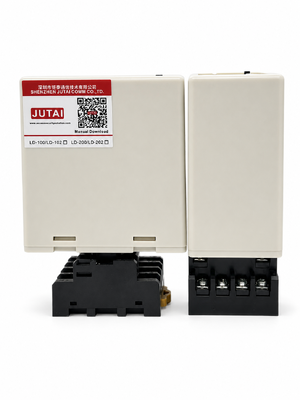

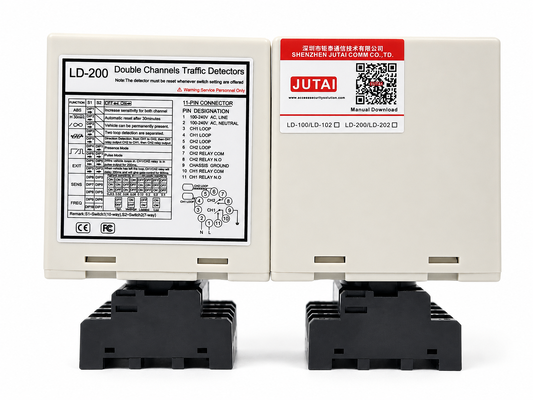

LD-100	LD-102	LD-200	LD-202	JTHT-11
Μονού Καναλιού 100-240 V AC	Μονού Καναλιού 12-24 V AC/DC	Διπλού Καναλιού 100-240 V AC	Διπλού Καναλιού 12-24 V AV/DC	Καλώδιο Βρόχου 305 μ πηνίο Teflon
LCR-MT
Πολύμετρο
