Ο Ανιχνευτής Διέλευσης Οχήματος Διπλού Καναλιού για Έλεγχο Συρόμενης Πύλης με Ανίχνευση Κατεύθυνσης και Παρουσίας παρέχει μια πρακτική λύση ανίχνευσης για αυτόματες εισόδους συρόμενων πυλών, όπου το σύστημα ελέγχου χρειάζεται να γνωρίζει όχι μόνο αν υπάρχει όχημα, αλλά και πώς κινείται στη λωρίδα πρόσβασης. Δύο ανεξάρτητα κανάλια, CH1 και CH2, μπορούν να παρακολουθούν ξεχωριστές επαγωγικές θηλιές και να χρησιμοποιούν την ακολουθία ενεργοποίησης της θηλιάς για να προσδιορίσουν την κατεύθυνση κίνησης του οχήματος. Ανάλογα με την επιλεγμένη λειτουργία, ο ανιχνευτής μπορεί να παρέχει σήματα κατευθυντικής ανίχνευσης, συνεχούς παρουσίας οχήματος, παλμού εισόδου ή παλμού εξόδου. Αυτές οι έξοδοι ρελέ μπορούν να ενσωματωθούν με ελεγκτές συρόμενων πυλών και άλλο εξοπλισμό αυτοματισμού πρόσβασης για να υποστηρίξουν το άνοιγμα που προκαλείται από όχημα, την επιβεβαίωση διέλευσης και την ακριβέστερη διαχείριση εισόδου/εξόδου.

Για εγκαταστάσεις με διαφορετικά μεγέθη οχημάτων και διατάξεις θηλιών, κάθε κανάλι προσφέρει 8 επιλέξιμα επίπεδα ευαισθησίας, ανεξάρτητη ρύθμιση συχνότητας και συμβατότητα με επαγωγή θηλιάς από 20 έως 2000 μH. Η λειτουργία Αυτόματης Ενίσχυσης Ευαισθησίας (ASB) βοηθά στη διατήρηση της ανίχνευσης όταν φορτηγά, τρέιλερ, αρθρωτά οχήματα ή οχήματα με ψηλό σασί κινούνται στην περιοχή ανίχνευσης, ενώ οι επιλογές μόνιμης παρουσίας και αυτόματης επαναφοράς παρέχουν ευελιξία τόσο για σύντομες διελεύσεις οχημάτων όσο και για παρατεταμένη κατοχή. Έξι επιλέξιμες λειτουργίες, αποκλειστικές έξοδοι ρελέ CH1/CH2, ρύθμιση με διακόπτες DIP και ένδειξη κατάστασης και σφάλματος LED απλοποιούν τη ρύθμιση και την έναρξη λειτουργίας του συστήματος. Διαθέσιμος σε εκδόσεις LD-200 100–240 VAC και LD-202 12–24 V, αυτός ο ανιχνευτής θηλιάς διπλού καναλιού είναι κατάλληλος για εισόδους συρόμενων πυλών, λωρίδες πρόσβασης στάθμευσης, βιομηχανικές πύλες, εγκαταστάσεις logistics και άλλες εφαρμογές αυτοματοποιημένης πρόσβασης οχημάτων που απαιτούν αξιόπιστη ανίχνευση κατεύθυνσης και παρουσίας.

• 1. Εύρος Ανίχνευσης 15-2000 μh
  • Ο ανιχνευτής θηλιάς υποστηρίζει ένα ευρύ εύρος ανίχνευσης από 15 µH έως 2000 µH, καλύπτοντας διάφορα μεγέθη και διαμορφώσεις θηλιών για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
  • Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή θηλιάς μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερμεγέθη φορτηγά, λεωφορεία και ούτω καθεξής
• 2. Συμπαγής Πλευρά
  • Το συμπαγές και καλοσχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Διαγνωστικές Δυνατότητες & Ένδειξη LED
  • Οι ολοκληρωμένες διαγνωστικές δυνατότητες επιτρέπουν ακριβή διάγνωση προβλημάτων θηλιάς και εγκατάστασης και εμφανίζονται μέσω της κατάστασης των LED, διασφαλίζοντας βέλτιστη απόδοση και μειώνοντας τον χρόνο διακοπής λειτουργίας.
• 4. Επιλέξιμος Χρόνος Παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει μια έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) ενώ ένα όχημα παραμένει στη θηλιά, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5. Αυτόματη Ενίσχυση Ευαισθησίας (ASB)
  • Αυτό το χαρακτηριστικό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγών-ρυμουλκούμενων και οχήματα με ψηλό σασί ενισχύοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, διασφαλίζοντας ακριβή αναγνώριση.
• 6. Αυτόματη Αντιστάθμιση Περιβαλλοντικής Μετατόπισης
  • Οι ανιχνευτές θηλιάς (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμονομούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα της ανίχνευσης παρά τους μεταβαλλόμενους καιρικούς και περιβαλλοντικούς παράγοντες.
• 7. Ρύθμιση με 17 Διακόπτες DIP
  • Ο σχεδιασμός των διακοπτών DIP στο περίβλημα καθιστά τη ρύθμιση του ανιχνευτή θηλιάς ευκολότερη και σαφέστερη, κάτι που είναι πολύ φιλικό προς τον χρήστη. Οι χρήστες μπορούν να ρυθμίσουν όλες τις λειτουργίες και στη συνέχεια να εγκαταστήσουν τον ανιχνευτή θηλιάς.
• 8. Διπλά Κανάλια Λειτουργούν Συνεργατικά ή Ανεξάρτητα
  • Ο ανιχνευτής θηλιάς διπλού καναλιού μπορεί να χρησιμοποιηθεί ως δύο εκδόσεις μονού καναλιού, υποστηρίζοντας δύο ανεξάρτητα κανάλια ανίχνευσης.
  • Επιτρέποντας επίσης την ταυτόχρονη παρακολούθηση πολλαπλών θηλιών, ο ανιχνευτής θηλιάς έχει τη δυνατότητα αναγνώρισης κατεύθυνσης σε εφαρμογές μονού καναλιού, ενισχύοντας την ευελιξία και την ακρίβεια της ανίχνευσης οχημάτων.
• 9. Αντι-παρεμβολές διασταυρούμενης συνομιλίας.
  • Μέσω του διακόπτη DIP, η συχνότητα του ανιχνευτή θηλιάς μπορεί να ρυθμιστεί για να αποτρέψει παρεμβολές διασταυρούμενης συνομιλίας που προκαλούνται από την εγκατάσταση δύο πηνίων θηλιάς πολύ κοντά.

Ο ανιχνευτής της σειράς LD-200 μπορεί να ρυθμιστεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:

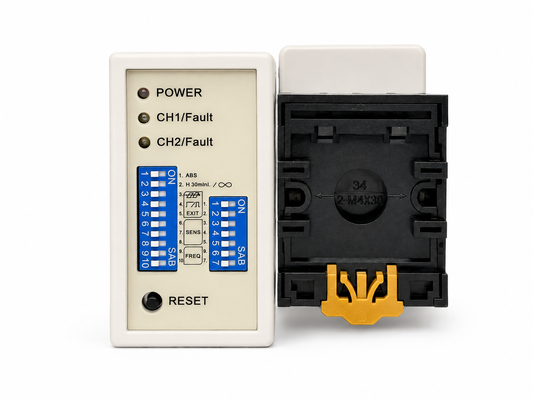

• LED Ανίχνευσης CH1: Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργό Αναβόσβημα: Υποδεικνύει βραχυκύκλωμα θηλιάς ή ανεπαρκή αριθμό σπειρών μετά τη θηλιά.
• Γρήγορο Αναβόσβημα: Υποδεικνύει ανοιχτό κύκλωμα θηλιάς ή υπερβολικό αριθμό σπειρών μετά τη θηλιά.
• LED Ανίχνευσης CH2: Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργό Αναβόσβημα: Υποδεικνύει βραχυκύκλωμα θηλιάς ή ανεπαρκή αριθμό σπειρών μετά τη θηλιά.
• Γρήγορο Αναβόσβημα: Υποδεικνύει ανοιχτό κύκλωμα θηλιάς ή υπερβολικό αριθμό σπειρών μετά τη θηλιά.

• Η ευαισθησία και η συχνότητα της θηλιάς μπορούν να ρυθμιστούν με διακόπτες DIP 7 καναλιών και 10 καναλιών.
• Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις αλλάζοντας τη ρύθμιση των διακοπτών DIP σε διαφορετικές λειτουργίες, όπως στους παρακάτω πίνακες ρύθμισης διακοπτών DIP. Διακόπτες DIP 6, 7 και 8 για επιλογή ευαισθησίας CH1, με 0.8 να είναι η λιγότερο ευαίσθητη και 0.015 η πιο ευαίσθητη.
• Διακόπτες DIP 3, 4 και 5 για επιλογή ευαισθησίας CH2, με 0.8 να είναι η λιγότερο ευαίσθητη και 0.015 η πιο ευαίσθητη.

• (Διακόπτης 1) DIP1 & DIP2 Ειδική Αύξηση Ευαισθησίας για Ρυμουλκούμενα (Και τα δύο Κανάλια)

(Διακόπτης 1=S1) D3, D4, D5 και (Διακόπτης 2=S2) D1, D2 Ρυθμίσεις Ειδικών Λειτουργιών(Λειτουργίες 1,2,3 Ανίχνευση Κατεύθυνσης. Λειτουργίες 4,5,6 Κανονική λειτουργία, οι δύο ανιχνεύσεις θηλιάς είναι διαχωρισμένες.)

(Διακόπτης 1=S1) D6 & D7 & D8 και (Διακόπτης 2=S2) D3 & D4 & D5 Ρύθμιση Ευαισθησίας CH1 και CH2.(Οκτώ Επίπεδα Επιλογής)

(Διακόπτης 1=S1) D9 & D10 και (Διακόπτης 2=S2) D6, D7 Ρύθμιση Συχνότητας (20 K έως 100 KHz).

Κουμπί Επαναφοράς: Παρακαλώ σημειώστε: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες DIP.

Οι θηλιές σφραγίζονται χρησιμοποιώντας μια μαύρη εποξειδική ένωση "γρήγορης σκλήρυνσης" ή πίσσα ασφάλτου για να εναρμονίζονται με την επιφάνεια του οδοστρώματος.

Κατά την εγκατάσταση, παρακαλώ κρατήστε το βύσμα και την πρίζα του προϊόντος σε κάθετη θέση

LD-100	LD-102	LD-200	LD-202	JTHT-11
Μονού Καναλιού 100-240 V AC	Μονού Καναλιού 12-24 V AC/DC	Διπλού Καναλιού 100-240 V AC	Διπλού Καναλιού 12-24 V AV/DC	Καλώδιο Θηλιάς 305 m Τεφλόν πηνίο
LCR-MT
Πολύμετρο
