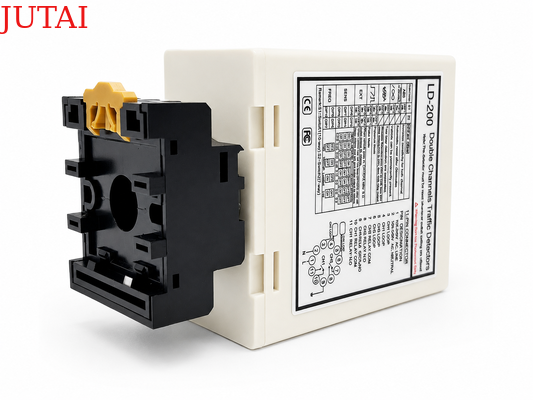

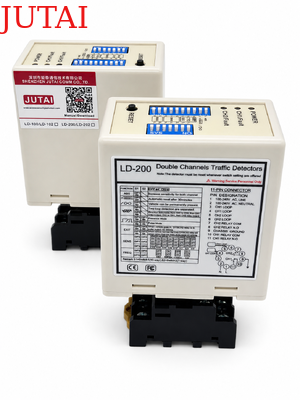

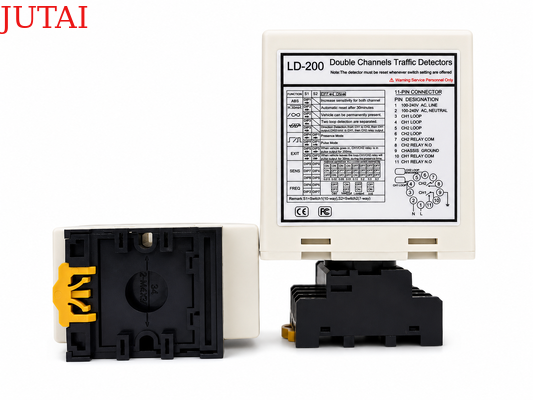

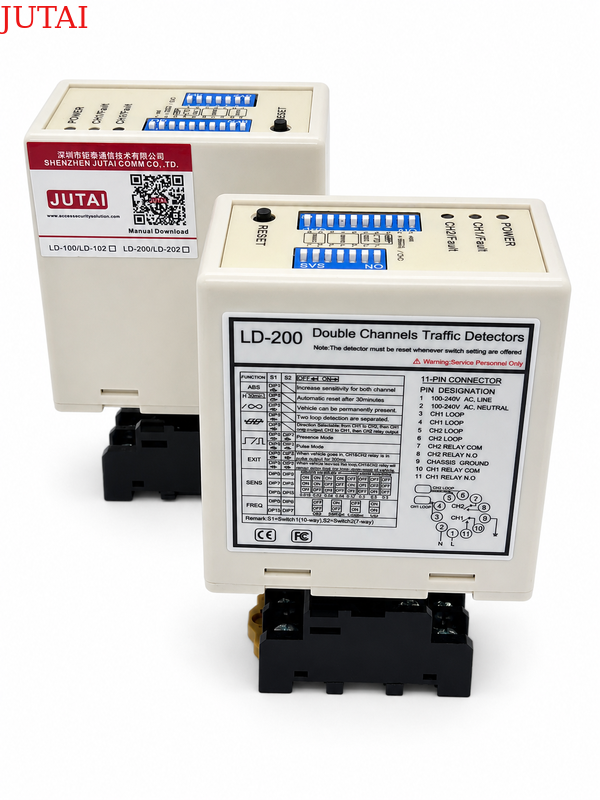

ΗΑνιχνευτής διπλού βρόχου για αναγνώριση κατεύθυνσης οχήματος με ανεξάρτητη ανίχνευση CH1 και CH2έχει σχεδιαστεί για εφαρμογές όπου δύο ζώνες ανίχνευσης πρέπει να λειτουργούν είτε χωριστά είτε ως συντονισμένο σύστημα αισθητήρα κατεύθυνσης.ο ανιχνευτής μπορεί να καθορίσει την κατεύθυνση πορείας του οχήματος και να παράσχει την κατάλληλη έξοδο για την είσοδοΌταν δεν απαιτείται αναγνώριση κατεύθυνσης, και τα δύο κανάλια μπορούν επίσης να λειτουργούν ανεξάρτητα για ανίχνευση παρουσίας οχήματος ή έκδοση παλμού.Αυτή η ευέλικτη αρχιτεκτονική διπλού βρόχου καθιστά την μονάδα κατάλληλη για φραγμούς στάθμευσης, συρόμενες πύλες, βιομηχανικές εισόδους, συστήματα καταμέτρησης οχημάτων, οδούς διοδίων και άλλες εφαρμογές ελέγχου πρόσβασης που απαιτούν σαφή διαχωρισμό μεταξύ δύο περιοχών αισθητήρα.

Για να υποστηρίζεται σταθερή λειτουργία σε ποικίλες συνθήκες πεδίου, κάθε κανάλι προσφέρει τη δική του ευαισθησία και ρύθμιση συχνότητας, επιτρέποντας τη διαμόρφωση των CH1 και CH2 σύμφωνα με διαφορετικά μεγέθη βρόχου,αντιδράσεις του οχήματοςΟ ανιχνευτής υποστηρίζει8 επίπεδα ευαισθησίας, τέσσερις ρυθμίσεις συχνότητας που μπορούν να επιλεγούν, εύρος επαγωγικότητας βρόχου 20 ∼ 2000 μH, μόνιμη ανίχνευση παρουσίας, αυτόματη επαναφορά και αυτόματη αύξηση ευαισθησίας (ASB)για βελτιωμένη ανίχνευση φορτηγών, ρυμουλκούμενων και οχημάτων υψηλού πλαισίου.Ενώ ο προγραμματισμός του διακόπτη DIP κάνει την εγκατάσταση απλή κατά την εγκατάσταση. μεLD-200 100 ̇ 240 VACκαιLD-202 12·24 VΤο νέο σύστημα ανίχνευσης οχημάτων με διπλό βρόχο παρέχει μια ευέλικτη λύση για αναγνώριση της κατεύθυνσης του οχήματος, ανεξάρτητη παρακολούθηση καναλιών και αυτοματοποιημένο έλεγχο πρόσβασης κυκλοφορίας.

• 1. 15-2000 μh Περιοχή ανίχνευσης
  • Ο ανιχνευτής βρόχου υποστηρίζει ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, χωρίζοντας διάφορα μεγέθη βρόχου και διαμορφώσεις για ευπροσάρμοστη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
  • Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερυψωμένα φορτηγά, λεωφορεία και ούτω καθεξής
• 2- Η συμπαγή πλευρά.
  • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.

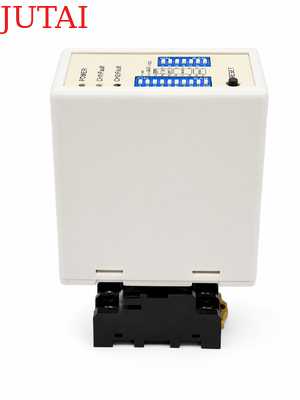

• 3Διαγνωστικές δυνατότητες και ένδειξη LED
  • Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω της κατάστασης LED, εξασφαλίζοντας βέλτιστες επιδόσεις και μειώνοντας τον χρόνο στάσης.
• 4. Επιλέξιμος χρόνος παρουσίας
  • Η έξοδος του ρελέα παρουσίας μπορεί να επιλεγεί ώστε να περιορίζεται η έξοδος ανίχνευσης σε καθορισμένο χρόνο (περισσότερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5Αυτοματοποιημένη ενίσχυση ευαισθησίας (ASB)
  • Το χαρακτηριστικό αυτό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγού-ρυμουλκούμενου και οχήματα υψηλού επιπέδου αυξάνοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, εξασφαλίζοντας ακριβή ταυτοποίηση.
• 6Αυτοματοποιημένη αποζημίωση για περιβαλλοντική παρακμή
  • Οι ανιχνευτές βρόχων (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμολογούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών,διατήρηση της ακρίβειας και της σταθερότητας ανίχνευσης παρά τις μεταβαλλόμενες συνθήκες καιρού και περιβαλλοντικούς παράγοντες.
• 7. 17 Ρυθμίσεις διακόπτη βαθμού
  • Η σχεδίαση του κυλίνδρου βύθισης στο κέλυφος καθιστά την ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, γεγονός που είναι πολύ φιλικό προς το χρήστη για τους χρήστες.Οι χρήστες μπορούν να ορίσουν όλες τις λειτουργίες πρώτα και στη συνέχεια να εγκαταστήσετε τον ανιχνευτή βρόχου.
• 8Δύο κανάλια λειτουργούν συνεργατικά ή ανεξάρτητα.
  • Ο ανιχνευτής βρόχου διπλού καναλιού μπορεί να χρησιμοποιηθεί ως δύο εκδόσεις ενός καναλιού, υποστηρίζει δύο ανεξάρτητα κανάλια ανίχνευσης.
  • Επίσης, επιτρέποντας την ταυτόχρονη παρακολούθηση πολλαπλών βρόχων, ο ανιχνευτής βρόχων έχει τη δυνατότητα να αναγνωρίζει την κατεύθυνση σε εφαρμογές με ένα κανάλι.ενίσχυση της ευελιξίας και της ακρίβειας της ανίχνευσης οχημάτων.
• 9Αντι-διασταλτική παρεμβολή.
  • Μέσα από τον διακόπτη βύθισης, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποφευχθεί η παρεμβολή της διασταύρωσης που προκαλείται από την εγκατάσταση δύο περιτυλίξεων βρόχου πολύ κοντά.

Ο ανιχνευτής σειράς LD-200 μπορεί να ρυθμιστεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:

• Επικαιροποιημένο σήμα: Επικαιροποιημένο σήμα:
• Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκύκλωμα ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι αρκετός.
• Γρήγορο αναβοσβήνωση: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι υπάρχουν πάρα πολλές στροφές μετά τον βρόχο.
• Επικαιροποιημένο σήμα: Επικαιροποιημένο σήμα:
• Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκύκλωμα ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι αρκετός.
• Γρήγορο αναβοσβήνωση: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι υπάρχουν πάρα πολλές στροφές μετά τον βρόχο.

• Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμίζονται με ρυθμιστικό διακόπτη 7 μορφών και διακόπτη 10 μορφών.
• Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις, αλλάζοντας τη ρύθμιση του διακόπτη υποβρύχιας λειτουργίας σε διαφορετικές λειτουργίες, όπως στις παρακάτω πίνακες ρύθμισης του διακόπτη υποβρύχιας λειτουργίας.8 being the least sensitive και 0Το.015 είναι το πιο ευαίσθητο.
• Εναλλακτικός διακόπτης 3, 4 και 5 για την επιλογή της ευαισθησίας του CH2, με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.

• (Κατακόφτης 1) DIP1 & DIP2 Ειδική αύξηση ευαισθησίας και για τα δύο ρυμουλκούμενα (και για τα δύο κανάλια)

(Σύνδεσμος1=S1) D3,D4,D5 και ((Σύνδεσμος2=S2) D1,D2 Ρυθμίσεις ειδικών λειτουργιών(Μόδος 1,23 Αναγνώριση κατεύθυνσης.5,6 κανονική λειτουργία, διαχωρίζονται δύο εντοπίσεις βρόχων)

(Switch1=S1) D6 & D7 & D8 και (Switch2=S2) D3 & D4 & D5 Ρυθμίσεις επιλογής ευαισθησίας CH1 και CH2.(Εκλογές οκτώ επιπέδων)

(Switch1=S1) D9 & D10 και (Switch2=S2) D6,D7 Διάταξη συχνότητας (20 K έως 100 KHz).

Επαναφορά κουμπιού:Παρακαλούμε σημειώστε: Το LD-200 πρέπει να επανατοποθετείται κάθε φορά που γίνεται μια αλλαγή στη ρύθμιση των διακόπτες.

Οι βρόχοι σφραγίζονται χρησιμοποιώντας “γρήγορα ” μαύρη επωξική ένωση ή καυτή μαστίχη από βιθούμινο για να αναμειγνύονται με την επιφάνεια του δρόμου.

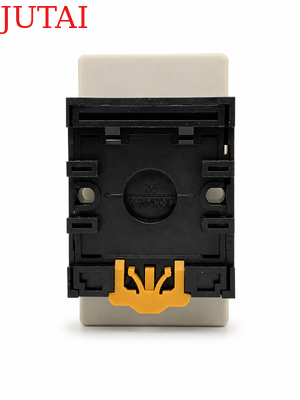

Κατά την εγκατάσταση, κρατήστε την πρίζα και την πρίζα του προϊόντος στην κάθετη κατεύθυνση

ΛΔ-100	LD-102	LD-200	ΛΔ-202	JTHT-11
Ενιαίο κανάλι 100-240 V AC	Ενιαίο κανάλι 12-24 V AC/DC	Δύο κανάλια 100-240 V AC	Δύο κανάλια 12-24 V AV/DC	Καλώδιο κυλίνδρου 305 m σπείρα τεφλόνου
