ΗΑνιχνευτής διπλού καναλιού για είσοδο και έξοδο στάθμευσης με αναγνώριση κατεύθυνσης οχήματοςέχει αναπτυχθεί για σημεία πρόσβασης όπου απαιτείται αξιόπιστη ανάλυση κίνησης οχήματος, και όχι μόνο απλή ανίχνευση παρουσίας.η μονάδα καθορίζει εάν ένα όχημα εισέρχεται ή εξέλθει σύμφωνα με την σειρά ενεργοποίησης των κυκλωμάτωνΑυτή η κατευθυντήρια λογική είναι ιδιαίτερα χρήσιμη για εισόδους στάθμευσης, λωρίδες εξόδου, πύλες φραγμών, λωρίδες διοδίων, βιομηχανικούς δρόμους πρόσβασης και άλλες εφαρμογές αμφίδρομης κυκλοφορίας.Έξι επιλογές λειτουργίας επιτρέπουν στον ανιχνευτή να εκτελεί έλεγχο με βάση την κατεύθυνση, ανεξάρτητη ανίχνευση παρουσίας διπλού βρόχου, έξοδος εισόδου ή εξόδου παλμού, ενώ ξεχωριστές εξόδους ρελέ για κάθε κανάλι παρέχουν άμεση σύνδεση με τους ελεγκτές στάθμευσης,συστήματα φραγμών, συσκευές μέτρησης οχημάτων, φανάρια και άλλο εξωτερικό εξοπλισμό ελέγχου.

Για τη διατήρηση σταθερής ανίχνευσης σε διαφορετικές συνθήκες τοποθεσίας, ο ανιχνευτής παρέχει ανεξάρτητη ρύθμιση ευαισθησίας 8 επιπέδων για τα δύο κανάλια, τέσσερις επιλέξιμες συχνότητες λειτουργίας και ένα ευρύ φάσμαΠεριοχή επαγωγικότητας βρόχου 20 ∼ 2000 μHΗ επιλογή της συχνότητας βοηθά στην ελαχιστοποίηση της διασταύρωσης όταν υπάρχουν πολλοί βρόχοι κοντά.Αυτόματη αύξηση ευαισθησίας (ASB)βελτιώνει τη συνέχεια ανίχνευσης για φορτηγά, ρυμουλκούμενα, αρθρωτά οχήματα και οχήματα υψηλού πλαισίου.Η μόνιμη παρουσία και οι επιλογές αυτόματης επαναφοράς καθιστούν την μονάδα κατάλληλη τόσο για βραχυπρόθεσμη ανίχνευση διέλευσης όσο και για παρατεταμένη απασχόληση του οχήματος, ενώ ειδικοί δείκτες LED CH1/CH2 απλοποιούν την παρακολούθηση της κατάστασης και τη διάγνωση σφαλμάτων κυκλώματος κατά την εγκατάσταση.LD-200 100 ̇ 240 VACκαιLD-202 12·24 VΤο νέο αυτό ανιχνευτικό βρόχων οχημάτων διπλού καναλιού προσφέρει μια ευέλικτη λύση για τον σύγχρονο έλεγχο πρόσβασης στα πάρκινγκ, τη διαχείριση της κατεύθυνσης του οχήματος και τον ευφυή αυτοματοποίηση της κυκλοφορίας.

• 1. 15-2000 μh Περιοχή ανίχνευσης
  • Ο ανιχνευτής βρόχου υποστηρίζει ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, χωρίζοντας διάφορα μεγέθη βρόχου και διαμορφώσεις για ευπροσάρμοστη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
  • Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερυψωμένα φορτηγά, λεωφορεία και ούτω καθεξής
• 2- Η συμπαγή πλευρά.
  • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.

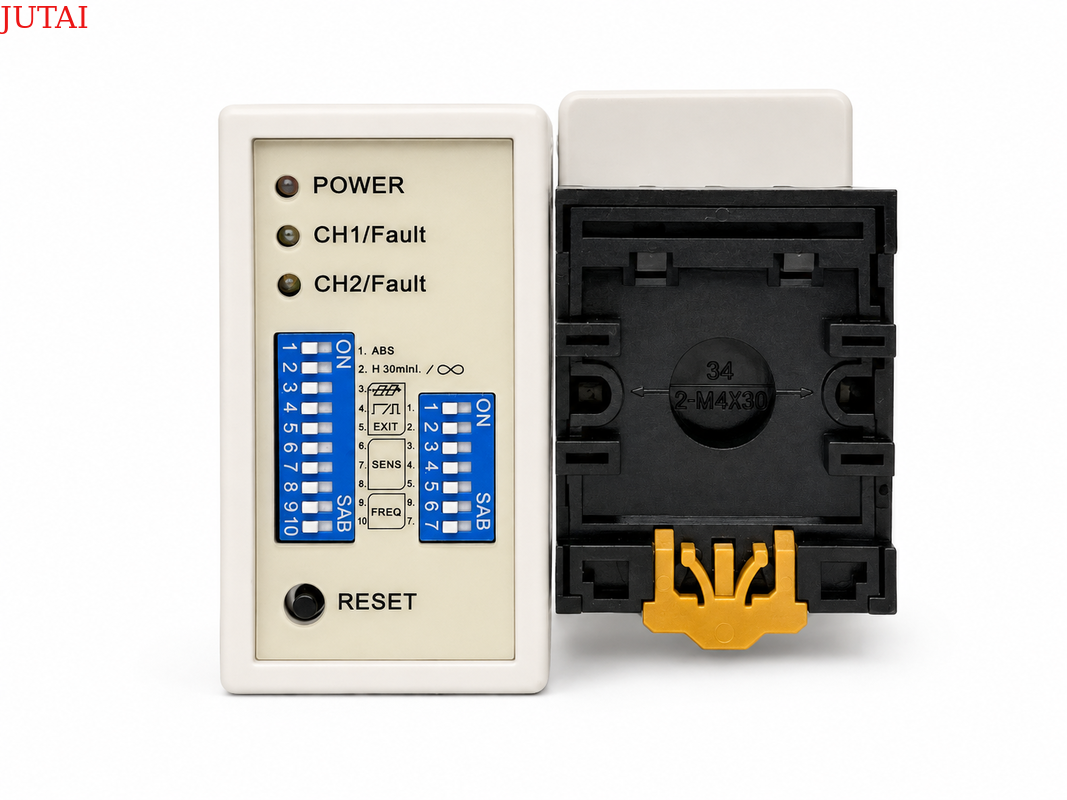

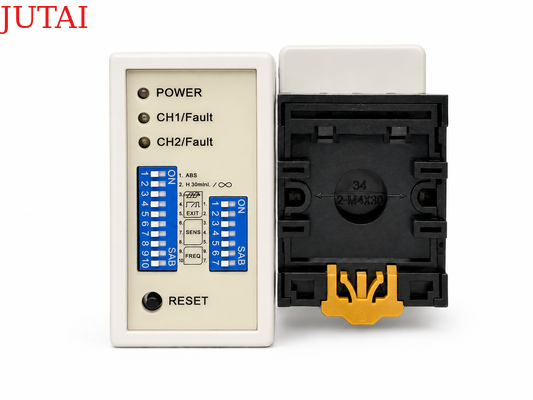

• 3Διαγνωστικές δυνατότητες και ένδειξη LED
  • Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω της κατάστασης LED, εξασφαλίζοντας βέλτιστες επιδόσεις και μειώνοντας τον χρόνο στάσης.
• 4. Επιλέξιμος χρόνος παρουσίας
  • Η έξοδος του ρελέα παρουσίας μπορεί να επιλεγεί ώστε να περιορίζεται η έξοδος ανίχνευσης σε καθορισμένο χρόνο (περισσότερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5Αυτοματοποιημένη ενίσχυση ευαισθησίας (ASB)
  • Το χαρακτηριστικό αυτό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγού-ρυμουλκούμενου και οχήματα υψηλού επιπέδου αυξάνοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, εξασφαλίζοντας ακριβή ταυτοποίηση.
• 6Αυτοματοποιημένη αποζημίωση για περιβαλλοντική παρακμή
  • Οι ανιχνευτές βρόχων (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμολογούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών,διατήρηση της ακρίβειας και της σταθερότητας ανίχνευσης παρά τις μεταβαλλόμενες συνθήκες καιρού και περιβαλλοντικούς παράγοντες.
• 7. 17 Ρυθμίσεις διακόπτη βαθμού
  • Η σχεδίαση του κυλίνδρου βύθισης στο κέλυφος καθιστά την ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, γεγονός που είναι πολύ φιλικό προς το χρήστη για τους χρήστες.Οι χρήστες μπορούν να ορίσουν όλες τις λειτουργίες πρώτα και στη συνέχεια να εγκαταστήσετε τον ανιχνευτή βρόχου.
• 8Δύο κανάλια λειτουργούν συνεργατικά ή ανεξάρτητα.
  • Ο ανιχνευτής βρόχου διπλού καναλιού μπορεί να χρησιμοποιηθεί ως δύο εκδόσεις ενός καναλιού, υποστηρίζει δύο ανεξάρτητα κανάλια ανίχνευσης.
  • Επίσης, επιτρέποντας την ταυτόχρονη παρακολούθηση πολλαπλών βρόχων, ο ανιχνευτής βρόχων έχει τη δυνατότητα να αναγνωρίζει την κατεύθυνση σε εφαρμογές με ένα κανάλι.ενίσχυση της ευελιξίας και της ακρίβειας της ανίχνευσης οχημάτων.
• 9Αντι-διασταλτική παρεμβολή.
  • Μέσα από τον διακόπτη βύθισης, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποφευχθεί η παρεμβολή της διασταύρωσης που προκαλείται από την εγκατάσταση δύο περιτυλίξεων βρόχου πολύ κοντά.

Ο ανιχνευτής σειράς LD-200 μπορεί να ρυθμιστεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:

• Επικαιροποιημένο σήμα: Επικαιροποιημένο σήμα:
• Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκύκλωμα ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι αρκετός.
• Γρήγορο αναβοσβήνωση: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι υπάρχουν πάρα πολλές στροφές μετά τον βρόχο.
• Επικαιροποιημένο σήμα: Επικαιροποιημένο σήμα:
• Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκύκλωμα ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι αρκετός.
• Γρήγορο αναβοσβήνωση: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι υπάρχουν πάρα πολλές στροφές μετά τον βρόχο.

• Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμίζονται με ρυθμιστικό διακόπτη 7 μορφών και διακόπτη 10 μορφών.
• Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις, αλλάζοντας τη ρύθμιση του διακόπτη υποβρύχιας λειτουργίας σε διαφορετικές λειτουργίες, όπως στις παρακάτω πίνακες ρύθμισης του διακόπτη υποβρύχιας λειτουργίας.8 being the least sensitive και 0Το.015 είναι το πιο ευαίσθητο.
• Εναλλακτικός διακόπτης 3, 4 και 5 για την επιλογή της ευαισθησίας του CH2, με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.

• (Κατακόφτης 1) DIP1 & DIP2 Ειδική αύξηση ευαισθησίας και για τα δύο ρυμουλκούμενα (και για τα δύο κανάλια)

(Σύνδεσμος1=S1) D3,D4,D5 και ((Σύνδεσμος2=S2) D1,D2 Ρυθμίσεις ειδικών λειτουργιών(Μόδος 1,23 Αναγνώριση κατεύθυνσης.5,6 κανονική λειτουργία, διαχωρίζονται δύο εντοπίσεις βρόχων)

(Switch1=S1) D6 & D7 & D8 και (Switch2=S2) D3 & D4 & D5 Ρυθμίσεις επιλογής ευαισθησίας CH1 και CH2.(Εκλογές οκτώ επιπέδων)

(Switch1=S1) D9 & D10 και (Switch2=S2) D6,D7 Διάταξη συχνότητας (20 K έως 100 KHz).

Επαναφορά κουμπιού:Παρακαλούμε σημειώστε: Το LD-200 πρέπει να επανατοποθετείται κάθε φορά που γίνεται μια αλλαγή στη ρύθμιση των διακόπτες.

Οι βρόχοι σφραγίζονται χρησιμοποιώντας “γρήγορα ” μαύρη επωξική ένωση ή καυτή μαστίχη από βιθούμινο για να αναμειγνύονται με την επιφάνεια του δρόμου.

Κατά την εγκατάσταση, κρατήστε την πρίζα και την πρίζα του προϊόντος στην κάθετη κατεύθυνση

ΛΔ-100	LD-102	LD-200	ΛΔ-202	JTHT-11
Ενιαίο κανάλι 100-240 V AC	Ενιαίο κανάλι 12-24 V AC/DC	Δύο κανάλια 100-240 V AC	Δύο κανάλια 12-24 V AV/DC	Καλώδιο κυλίνδρου 305 m σπείρα τεφλόνου
