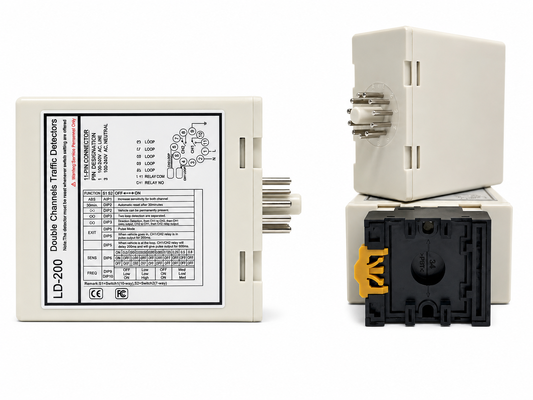

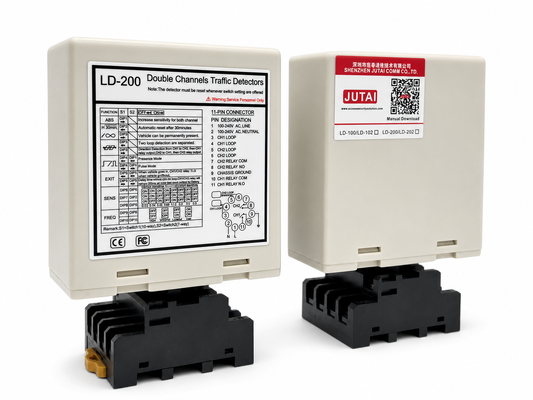

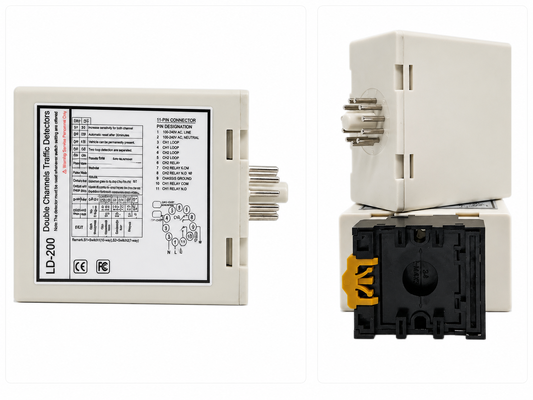

Ο Ανιχνευτής βρόχου οχήματος διπλού καναλιού για ανίχνευση κατεύθυνσης με ανεξάρτητη έξοδο ρελέ έχει σχεδιαστεί για έλεγχο πρόσβασης χώρων στάθμευσης, συστήματα πυλών φραγής, συρόμενες πύλες, διαχείριση κυκλοφορίας και άλλες εφαρμογές που απαιτούν ακριβή ανίχνευση παρουσίας και κατεύθυνσης κίνησης οχήματος. Εξοπλισμένος με δύο ανεξάρτητα κανάλια, CH1 και CH2, ο ανιχνευτής μπορεί να συνδεθεί σε δύο βρόχους επαγωγής ταυτόχρονα και να καθορίσει την κατεύθυνση κίνησης του οχήματος σύμφωνα με την ακολουθία με την οποία ενεργοποιούνται οι βρόχοι. Κάθε κανάλι παρέχει μια ανεξάρτητη έξοδο ρελέ, επιτρέποντας ευέλικτη ενσωμάτωση με πύλες φραγής, ελεγκτές πρόσβασης, μετρητές οχημάτων, συστήματα πληρωμής στάθμευσης, φανάρια και άλλο εξοπλισμό αυτοματισμού. Με πολλαπλές επιλέξιμες λειτουργίες, ο ανιχνευτής μπορεί να υποστηρίξει αναγνώριση κατεύθυνσης, ανεξάρτητη ανίχνευση παρουσίας οχήματος, έξοδο παλμού εισόδου οχήματος και έξοδο παλμού εξόδου οχήματος για διαφορετικές απαιτήσεις ελέγχου.

Για αξιόπιστη λειτουργία σε απαιτητικά περιβάλλοντα ανίχνευσης οχημάτων, ο ανιχνευτής βρόχου διπλού καναλιού προσφέρει 8-επίπεδη ανεξάρτητη ρύθμιση ευαισθησίας, τέσσερις επιλέξιμες συχνότητες λειτουργίας, ευρύ εύρος αυτεπαγωγής βρόχου 20–2000 μH, ανίχνευση μόνιμης παρουσίας, αυτόματη επαναφορά και Αυτόματη Ενίσχυση Ευαισθησίας (ASB). Η λειτουργία ASB βελτιώνει τη σταθερή ανίχνευση φορτηγών, ρυμουλκούμενων, αρθρωτών οχημάτων και οχημάτων με ψηλό πλαίσιο, ενώ η ανεξάρτητη ρύθμιση συχνότητας βοηθά στη μείωση της παρεμβολής μεταξύ γειτονικών βρόχων. Οι ενδείξεις κατάστασης και σφάλματος LED απλοποιούν την εγκατάσταση και την αντιμετώπιση προβλημάτων, και η διαμόρφωση διακοπτών DIP επιτρέπει στους εγκαταστάτες να προσαρμόζουν γρήγορα τις λειτουργίες, την ευαισθησία και τη συχνότητα επί τόπου. Με ευέλικτες επιλογές τροφοδοσίας LD-200 100–240 VAC και LD-202 12–24 V, αυτός ο ανιχνευτής βρόχου οχήματος διπλού καναλιού παρέχει μια αξιόπιστη λύση για εισόδους και εξόδους χώρων στάθμευσης, αυτόματες πύλες, έλεγχο πρόσβασης βιομηχανικών χώρων, μέτρηση οχημάτων, συστήματα γεφυρών ζύγισης, σταθμούς διοδίων και έξυπνη διαχείριση κυκλοφορίας.

• 1. Εύρος ανίχνευσης 15-2000 μh
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ εύρος ανίχνευσης από 15 µH έως 2000 µH, φιλοξενώντας διάφορα μεγέθη και διαμορφώσεις βρόχων για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
  • Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερμεγέθη φορτηγά, λεωφορεία και ούτω καθεξής
• 2. Συμπαγής Πλευρά
  • Το συμπαγές και καλοσχεδιασμένο περίβλημα συνδυάζει όλες τις βιομηχανικές απαιτήσεις για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Διαγνωστικές Δυνατότητες & Ενδείξεις LED
  • Οι ολοκληρωμένες διαγνωστικές δυνατότητες επιτρέπουν την ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω της κατάστασης των LED, διασφαλίζοντας τη βέλτιστη απόδοση και μειώνοντας τον χρόνο διακοπής λειτουργίας.
• 4. Επιλέξιμος Χρόνος Παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει μια έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5. Αυτόματη Ενίσχυση Ευαισθησίας (ASB)
  • Αυτό το χαρακτηριστικό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγών-ρυμουλκούμενων και οχήματα με ψηλό πλαίσιο ενισχύοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, διασφαλίζοντας ακριβή αναγνώριση.
• 6. Αυτόματη Αντιστάθμιση Περιβαλλοντικής Μετατόπισης
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμονομούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα της ανίχνευσης παρά τους μεταβαλλόμενους καιρικούς και περιβαλλοντικούς παράγοντες.
• 7. Ρύθμιση 17 διακοπτών DIP
  • Ο σχεδιασμός των διακοπτών DIP στο περίβλημα καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, κάτι που είναι πολύ φιλικό προς τον χρήστη. Οι χρήστες μπορούν να ρυθμίσουν όλες τις λειτουργίες και στη συνέχεια να εγκαταστήσουν τον ανιχνευτή βρόχου.
• 8. Διπλά Κανάλια Λειτουργούν Συνεργατικά ή Ανεξάρτητα
  • Ο ανιχνευτής βρόχου διπλού καναλιού μπορεί να χρησιμοποιηθεί ως δύο εκδόσεις μονού καναλιού, υποστηρίζει δύο ανεξάρτητα κανάλια ανίχνευσης.
  • Επιτρέποντας επίσης την ταυτόχρονη παρακολούθηση πολλαπλών βρόχων, ο ανιχνευτής βρόχου έχει τη δυνατότητα αναγνώρισης κατεύθυνσης σε εφαρμογές μονού καναλιού, ενισχύοντας την ευελιξία και την ακρίβεια της ανίχνευσης οχήματος.
• 9. Αντι-παρεμβολή διασταυρούμενης συνομιλίας.
  • Μέσω του διακόπτη DIP, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποτρέψει την παρεμβολή διασταυρούμενης συνομιλίας που προκαλείται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.

Ο ανιχνευτής της σειράς LD-200 μπορεί να διαμορφωθεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:

• LED Ανίχνευσης CH1:Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αναβοσβήνει αργά: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς σπείρες μετά τον βρόχο.
• Αναβοσβήνει γρήγορα: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές σπείρες μετά τον βρόχο.
• LED Ανίχνευσης CH2:Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αναβοσβήνει αργά: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς σπείρες μετά τον βρόχο.
• Αναβοσβήνει γρήγορα: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές σπείρες μετά τον βρόχο.

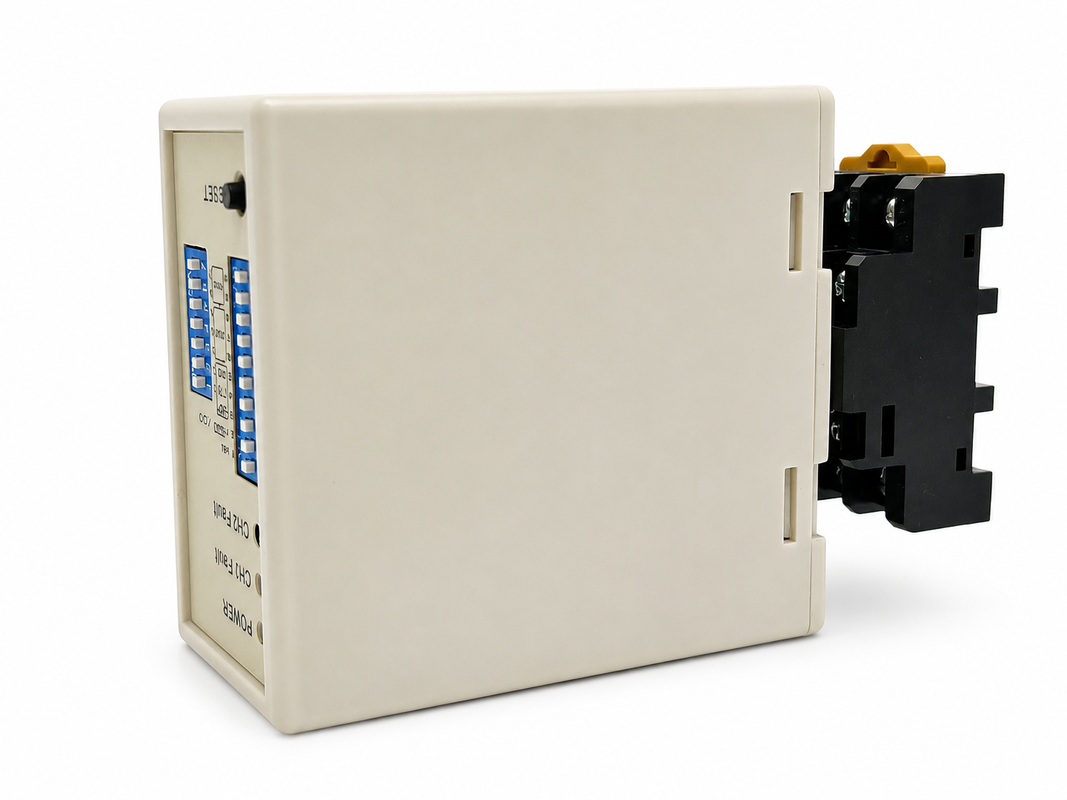

• Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμιστούν με διακόπτη DIP 7 κατευθύνσεων και διακόπτη DIP 10 κατευθύνσεων.
• Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις αλλάζοντας τη ρύθμιση του διακόπτη DIP σε διαφορετικές λειτουργίες όπως στους παρακάτω πίνακες ρύθμισης διακοπτών DIP. Διακόπτης DIP 6, 7 και 8 για επιλογή ευαισθησίας CH1 με 0.8 να είναι η λιγότερο ευαίσθητη και 0.015 η πιο ευαίσθητη.
• Διακόπτης DIP 3, 4 και 5 για επιλογή ευαισθησίας CH2 με 0.8 να είναι η λιγότερο ευαίσθητη και 0.015 η πιο ευαίσθητη.

• (Διακόπτης 1)DIP1 & DIP2 Ειδική Αύξηση Ευαισθησίας Για Όλα τα Ρυμουλκούμενα (Και τα Δύο Κανάλια)

(Διακόπτης 1=S1)D3,D4,D5 και(Διακόπτης 2=S2)D1,D2 Ρύθμιση Ειδικών Λειτουργιών(Λειτουργία1,2,3 Ανίχνευση Κατεύθυνσης. Λειτουργία4,5,6 Κανονική λειτουργία, η ανίχνευση δύο βρόχων είναι ξεχωριστή.)

(Διακόπτης 1=S1)D6 & D7 & D8 και (Διακόπτης 2=S2)D3 & D4 & D5 Ρύθμιση Επιλογής Ευαισθησίας CH1 και CH2.(Οκτώ Επίπεδα Επιλογής)

(Διακόπτης 1=S1)D9 & D10 και (Διακόπτης 2=S2)D6,D7 Ρύθμιση Συχνότητας (20 K έως 100 KHz).

Κουμπί Επαναφοράς: Παρακαλώ σημειώστε: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες DIP.

Οι βρόχοι σφραγίζονται χρησιμοποιώντας μια μαύρη εποξειδική ένωση "γρήγορης πήξης" ή μαστίχα ζεστής ασφάλτου για να εναρμονίζονται με την επιφάνεια του οδοστρώματος.

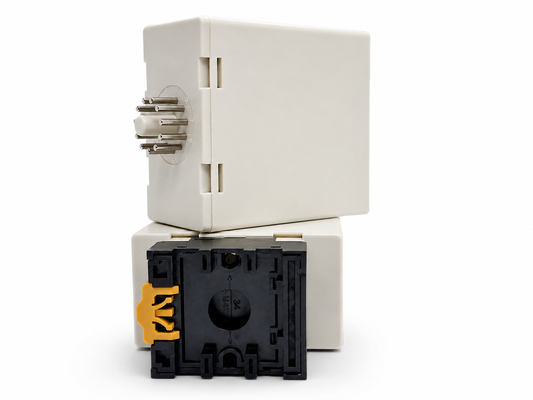

Κατά την εγκατάσταση, παρακαλώ κρατήστε το βύσμα και την πρίζα του προϊόντος σε κάθετη κατεύθυνση

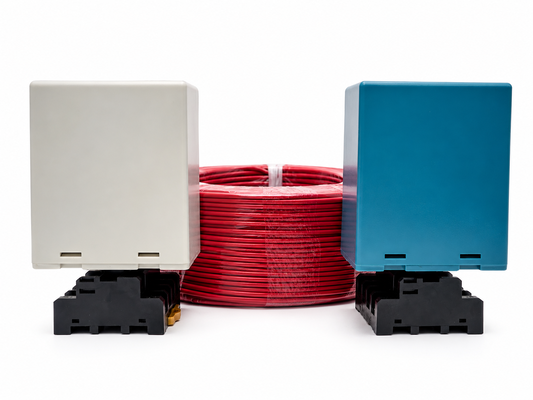

LD-100	LD-102	LD-200	LD-202	JTHT-11
Μονού Καναλιού 100-240 V AC	Μονού Καναλιού 12-24 V AC/DC	Διπλού Καναλιού 100-240 V AC	Διπλού Καναλιού 12-24 V AV/DC	Καλώδιο Βρόχου 305 m Τεφλόν πηνίο
LCR-MT
Πολύμετρο
