• 1. Εύρος Ανίχνευσης 15-2000 μH
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, φιλοξενώντας διάφορα μεγέθη και διαμορφώσεις βρόχων για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας. Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερμεγέθη φορτηγά, λεωφορεία και ούτω καθεξής.
• 2. Συμπαγής Πλευρά
  • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις βιομηχανικές απαιτήσεις για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας την ενσωμάτωση αυτού του ανιχνευτή σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Δυνατότητες Διαγνωστικών LED
  • Οι ολοκληρωμένες δυνατότητες διαγνωστικών επιτρέπουν την ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω LED, διασφαλίζοντας βέλτιστη απόδοση και μειώνοντας τον χρόνο διακοπής λειτουργίας.
• 4. Επιλέξιμος Χρόνος Παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει μια έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) όσο ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5. Χρόνος Παρουσίας Βρόχου
  • Η παρεμβολή μεταξύ γειτονικών ανιχνευτών βρόχου μπορεί να αναγνωριστεί μέσω ενσωματωμένης ένδειξης και να εξαλειφθεί με την προσαρμογή της ρύθμισης συχνότητας, διασφαλίζοντας αξιόπιστη λειτουργία.
• 6. Δύο Ξεχωριστά Ρελέ Εξόδου
  • Ρελέ Παρουσίας Α: Παρέχει έξοδο παρουσίας και μπορεί να επεκταθεί για 0, 2, 5, 8, 10, 15, 20 ή 30 δευτερόλεπτα, προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 θέσεων.
  • Ρελέ Παλμού Β: Προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 θέσεων, προσφέρει παρουσία, παλμό κατά την είσοδο, παλμό κατά την έξοδο ή έξοδο σφάλματος, ενισχύοντας την ευελιξία ανίχνευσης.
• 7. Αυτόματη Ενίσχυση Ευαισθησίας (ASB)
  • Αυτό το χαρακτηριστικό ανιχνεύει αξιόπιστα συνδυασμούς μεγάλων φορτηγών-ρυμουλκούμενων και οχήματα με ψηλό σασί ενισχύοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, διασφαλίζοντας ακριβή αναγνώριση.
• 8. Αυτόματη Αντιστάθμιση Περιβαλλοντικής Μετατόπισης
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμονομούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα της ανίχνευσης παρά τους μεταβαλλόμενους καιρικούς και περιβαλλοντικούς παράγοντες.
• 9. Διακόπτης DIP 10 θέσεων
  • Ο σχεδιασμός του διακόπτη DIP στο περίβλημα καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, κάτι που είναι πολύ φιλικό προς τον χρήστη. Οι χρήστες μπορούν να ρυθμίσουν όλες τις λειτουργίες και στη συνέχεια να εγκαταστήσουν τον ανιχνευτή βρόχου.
• 10. Αντι-παρεμβολή διασταυρούμενης συνομιλίας.
  • Μέσω του διακόπτη DIP, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποτρέψει την παρεμβολή διασταυρούμενης συνομιλίας που προκαλείται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.

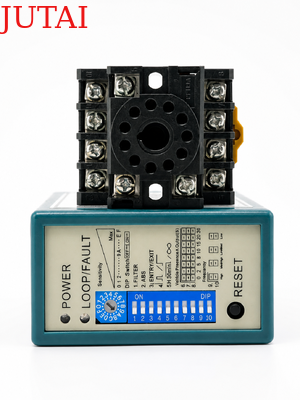

(1) LED Τροφοδοσίας: Κόκκινο LED Τροφοδοσίας υποδεικνύει "Τροφοδοσία Ενεργή"

• LED Ανίχνευσης: Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκή αριθμό σπειρών στον βρόχο.
• Γρήγορη αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικό αριθμό σπειρών στον βρόχο.

• Η ευαισθησία του βρόχου μπορεί να ρυθμιστεί με το τριμπότ με την ένδειξη "Ευαισθησία". Ο χρήστης μπορεί να επιλέξει 16 διαφορετικές ρυθμίσεις περιστρέφοντας το τριμπότ, με το 0 να είναι η λιγότερο ευαίσθητη και το "F" η πιο ευαίσθητη.



1. Ρύθμιση DIP 1 & DIP 2 Ειδικές Λειτουργίες

2. Ρύθμιση DIP 3 & DIP 4 Έξοδος Ρελέ Β

3. Ρύθμιση DIP 5 Αυτόματη Επαναφορά

4. Ρύθμιση DIP 6 & DIP 7 & DIP 8 Καθυστέρηση Ρελέ Α

5. Ρύθμιση DIP 9 & DIP 10 Συχνότητα (40 K έως 100 KHz). Χρησιμοποιείται για την αποφυγή παρεμβολών

• Στην εφαρμογή, όπου έχουν εγκατασταθεί δύο ή περισσότεροι ανιχνευτές βρόχου και βρόχοι ανίχνευσης, ρυθμίστε έναν ανιχνευτή σε υψηλή συχνότητα και τον άλλο σε χαμηλή συχνότητα για να ελαχιστοποιήσετε τις επιπτώσεις της διασταυρούμενης συνομιλίας μεταξύ των δύο συστημάτων (Οι βρόχοι ανίχνευσης και οι ανιχνευτές πρέπει να τοποθετούνται σε απόσταση τουλάχιστον 2 μέτρων).
• Κουμπί Επαναφοράς: Σημειώστε: Το LD-100 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες DIP.

• Εγκαταστήστε τον ανιχνευτή σε αδιάβροχο περίβλημα.
• Ο ανιχνευτής πρέπει να βρίσκεται όσο το δυνατόν πιο κοντά στον βρόχο ανίχνευσης.
• Ο ανιχνευτής πρέπει πάντα να εγκαθίσταται μακριά από ισχυρά μαγνητικά πεδία.
• Αποφύγετε τη δρομολόγηση καλωδίων υψηλής τάσης κοντά στους ανιχνευτές βρόχου.
• Μην εγκαθιστάτε τον ανιχνευτή σε δονούμενα αντικείμενα.

• Όταν το κουτί ελέγχου εγκαθίσταται εντός 10 μέτρων από τον βρόχο, μπορούν να χρησιμοποιηθούν κανονικά καλώδια για τη σύνδεση του κουτιού ελέγχου με τον βρόχο. Για απόσταση μεγαλύτερη των 10 μέτρων απαιτείται χρήση θωρακισμένου καλωδίου 2 αγωγών. Μην υπερβαίνετε τα 30 μέτρα απόστασης μεταξύ του κουτιού ελέγχου και του βρόχου.



Οι βρόχοι σφραγίζονται χρησιμοποιώντας ένα εποξειδικό υλικό "γρήγορης σκλήρυνσης" μαύρου χρώματος ή μαστίχα ζεστής ασφάλτου για να εναρμονιστούν με την επιφάνεια του οδοστρώματος.
