Σχεδιασμένος για αυτόματο έλεγχο πρόσβασης με φράγματα, αυτός ο ανιχνευτής βρόχου οχήματος παρέχει αξιόπιστη ενεργοποίηση οχήματος, συνεχή ανίχνευση παρουσίας και προστασία από συγκρούσεις μέσω ενός επαγωγικού βρόχου εγκατεστημένου κάτω από το οδόστρωμα. Όταν ένα όχημα εισέρχεται στη ζώνη ανίχνευσης, ο ανιχνευτής αναγνωρίζει την αλλαγή στην επαγωγή του βρόχου και στέλνει ένα σήμα ρελέ στο σύστημα ελέγχου του φράγματος. Αυτό επιτρέπει στο φράγμα να κατεβαίνει αυτόματα για τη διέλευση του οχήματος και υποστηρίζει ελεγχόμενη επανα-ανύψωση μόνο αφού το όχημα έχει απομακρυνθεί πλήρως από την προστατευμένη περιοχή.

Ο ανιχνευτής υποστηρίζει διαμορφώσιμες λειτουργίες παλμού εισόδου, παλμού εξόδου και εξόδου παρουσίας. Η έξοδος παλμού εισόδου μπορεί να χρησιμοποιηθεί για την ενεργοποίηση της καθόδου του φράγματος, την ενεργοποίηση μιας κάμερας ή την επιβεβαίωση άφιξης οχήματος. Η έξοδος παλμού εξόδου μπορεί να υποστηρίξει καταμέτρηση αναχώρησης ή έλεγχο κατάντη μετά την αποχώρηση του οχήματος από τον βρόχο. Σε λειτουργία παρουσίας, το ρελέ παραμένει ενεργό όσο το όχημα βρίσκεται πάνω από τον βρόχο επαγωγής, βοηθώντας στην αποφυγή ανύψωσης του φράγματος κάτω από ένα όχημα και μειώνοντας τον κίνδυνο σύγκρουσης ή ζημιάς στον εξοπλισμό.

Η μόνιμη ανίχνευση παρουσίας είναι διαθέσιμη για εφαρμογές όπου τα οχήματα μπορεί να σταματούν, να σχηματίζουν ουρά ή να κινούνται αργά πάνω από τον βρόχο. Η έξοδος παραμένει ενεργή χωρίς χρονικό όριο και επαναφέρεται μόνο αφού το όχημα απομακρυνθεί από την περιοχή ανίχνευσης. Οι ρυθμιζόμενες καθυστερήσεις απελευθέρωσης ρελέ από 0 έως 30 δευτερόλεπτα παρέχουν επιπλέον ευελιξία για καθυστερημένη επανα-ανύψωση του φράγματος, μεγάλα οχήματα και συντονισμένη λειτουργία με ελεγκτές πρόσβασης, προειδοποιητικά φώτα, κάμερες ή εξοπλισμό ασφαλείας.

Με ευρύ εύρος επαγωγής 15-2000 μH και 16 επιλέξιμα επίπεδα ευαισθησίας, ο ανιχνευτής μπορεί να διαμορφωθεί για διαφορετικά μεγέθη βρόχων, βάθη εγκατάστασης, τύπους οχημάτων και συνθήκες τοποθεσίας. Η Αυτόματη Ενίσχυση Ευαισθησίας βοηθά στη διατήρηση σταθερής ανίχνευσης φορτηγών, ρυμουλκούμενων, λεωφορείων και οχημάτων με ψηλό πλαίσιο. Τέσσερις επιλέξιμες συχνότητες λειτουργίας βοηθούν στη μείωση της ηλεκτρομαγνητικής διασταυρούμενης παρεμβολής όταν πολλαπλοί βρόχοι είναι εγκατεστημένοι κοντά.

Κατάλληλος για οικιστικές εισόδους, εμπορικές ιδιοκτησίες, βιομηχανικά πάρκα, αποθήκες, κέντρα logistics, κυβερνητικές εγκαταστάσεις και σημεία περιορισμένης πρόσβασης οχημάτων, αυτός ο ανιχνευτής βρόχου οχήματος παρέχει μια πρακτική διεπαφή μεταξύ υπόγειων βρόχων και αυτόματων συστημάτων φραγμάτων. Ο ευέλικτος έλεγχος ρελέ, η μόνιμη παρακολούθηση παρουσίας και οι ρυθμιζόμενες λειτουργίες καθυστέρησης υποστηρίζουν ασφαλέστερη διέλευση οχημάτων, πιο αξιόπιστη λειτουργία φραγμάτων και ομαλότερη διαχείριση ελέγχου πρόσβασης.

• 1. Εύρος Ανίχνευσης 15-2000 μH
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, φιλοξενώντας διάφορα μεγέθη και διαμορφώσεις βρόχων για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας. Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερ-μακριά φορτηγά, λεωφορεία και ούτω καθεξής.
• 2. Συμπαγής Πλευρά
  • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας την ενσωμάτωση αυτού του ανιχνευτή σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Διαγνωστικές Δυνατότητες LED
  • Οι ολοκληρωμένες διαγνωστικές δυνατότητες επιτρέπουν την ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω LED, διασφαλίζοντας βέλτιστη απόδοση και μειώνοντας τον χρόνο διακοπής λειτουργίας.
• 4. Επιλέξιμος Χρόνος Παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει μια έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) όσο ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5. Χρόνος Παρουσίας Βρόχου
  • Η παρεμβολή μεταξύ γειτονικών ανιχνευτών βρόχου μπορεί να αναγνωριστεί μέσω ενσωματωμένης ένδειξης και να εξαλειφθεί με την προσαρμογή της ρύθμισης συχνότητας, διασφαλίζοντας αξιόπιστη λειτουργία.
• 6. Δύο Ξεχωριστά Ρελέ Εξόδου
  • Ρελέ Παρουσίας Α: Παρέχει έξοδο παρουσίας και μπορεί να επεκταθεί για 0, 2, 5, 8, 10, 15, 20 ή 30 δευτερόλεπτα, προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 θέσεων.
  • Ρελέ Παλμού Β: Προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 θέσεων, προσφέρει παρουσία, παλμό κατά την είσοδο, παλμό κατά την έξοδο ή έξοδο σφάλματος, ενισχύοντας την ευελιξία ανίχνευσης.
• 7. Αυτόματη Ενίσχυση Ευαισθησίας (ASB)
  • Αυτό το χαρακτηριστικό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγών-ρυμουλκούμενων και οχήματα με ψηλό πλαίσιο, ενισχύοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, διασφαλίζοντας ακριβή αναγνώριση.
• 8. Αυτόματη Αντιστάθμιση Περιβαλλοντικής Μετατόπισης
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμονομούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα της ανίχνευσης παρά τους μεταβαλλόμενους καιρικούς και περιβαλλοντικούς παράγοντες.
• 9. 10 Διακόπτες DIP
  • Ο σχεδιασμός των διακοπτών DIP στο περίβλημα καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, κάτι που είναι πολύ φιλικό προς τον χρήστη. Οι χρήστες μπορούν να ρυθμίσουν όλες τις λειτουργίες και στη συνέχεια να εγκαταστήσουν τον ανιχνευτή βρόχου.
• 10. Αντι-παρεμβολή διασταυρούμενης παρεμβολής.
  • Μέσω του διακόπτη DIP, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποτρέψει την παρεμβολή διασταυρούμενης παρεμβολής που προκαλείται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.

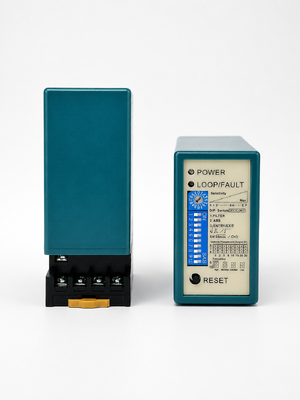

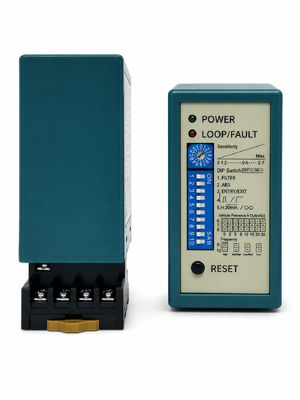

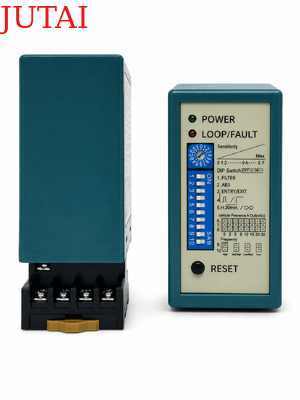

(1) LED Τροφοδοσίας: Κόκκινο LED Τροφοδοσίας υποδεικνύει "Τροφοδοσία ON"

• LED Ανίχνευσης: Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκή αριθμό σπειρών στον βρόχο.
• Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικό αριθμό σπειρών στον βρόχο.

• Η ευαισθησία του βρόχου μπορεί να ρυθμιστεί με το τριμπότ με την ένδειξη "Ευαισθησία". Ο χρήστης μπορεί να επιλέξει 16 διαφορετικές ρυθμίσεις περιστρέφοντας το τριμπότ, με το 0 να είναι η λιγότερο ευαίσθητη και το "F" η πιο ευαίσθητη.



1. Ρύθμιση DIP 1 & DIP 2 Ειδικές Λειτουργίες

2. Ρύθμιση DIP 3 & DIP 4 Έξοδος Ρελέ Β

3. Ρύθμιση DIP 5 Αυτόματη Επαναφορά

4. Ρύθμιση DIP 6 & DIP 7 & DIP 8 Καθυστέρηση Ρελέ Α

5. Ρύθμιση DIP 9 & DIP 10 Συχνότητα (40 K έως 100 KHz). Χρησιμοποιείται για την αποφυγή παρεμβολών

• Στην εφαρμογή, όπου έχουν εγκατασταθεί δύο ή περισσότεροι ανιχνευτές βρόχου και βρόχοι ανίχνευσης, ρυθμίστε έναν ανιχνευτή σε υψηλή συχνότητα και τον άλλο σε χαμηλή συχνότητα για να ελαχιστοποιήσετε τις επιπτώσεις της διασταυρούμενης παρεμβολής μεταξύ των δύο συστημάτων (Οι βρόχοι ανίχνευσης και οι ανιχνευτές πρέπει να τοποθετούνται σε απόσταση τουλάχιστον 2 μέτρων).
• Κουμπί Επαναφοράς: Παρακαλώ σημειώστε: Το LD-100 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες DIP.

• Εγκαταστήστε τον ανιχνευτή σε αδιάβροχο περίβλημα.
• Ο ανιχνευτής πρέπει να βρίσκεται όσο το δυνατόν πιο κοντά στον βρόχο ανίχνευσης.
• Ο ανιχνευτής πρέπει πάντα να εγκαθίσταται μακριά από ισχυρά μαγνητικά πεδία.
• Αποφύγετε τη δρομολόγηση καλωδίων υψηλής τάσης κοντά στους ανιχνευτές βρόχου.
• Μην εγκαθιστάτε τον ανιχνευτή σε δονούμενα αντικείμενα.

• Όταν το κουτί ελέγχου εγκαθίσταται εντός 10 μέτρων από τον βρόχο, μπορούν να χρησιμοποιηθούν κανονικά καλώδια για τη σύνδεση του κουτιού ελέγχου με τον βρόχο. Περισσότερο από 10 μέτρα απαιτεί τη χρήση θωρακισμένου καλωδίου 2 αγωγών. Μην υπερβαίνετε την απόσταση των 30 μέτρων μεταξύ του κουτιού ελέγχου και του βρόχου.



Οι βρόχοι σφραγίζονται χρησιμοποιώντας ένα εποξειδικό υλικό μαύρου χρώματος "γρήγορης πήξης" ή μαστίχα ζεστής πίσσας για να εναρμονιστούν με την επιφάνεια του οδοστρώματος.
