Σχεδιασμένος για αυτόματες πύλες και ελεγχόμενες εισόδους οχημάτων, αυτός ο ανιχνευτής επαγωγικού βρόχου παρέχει αξιόπιστη ενεργοποίηση οχήματος, έλεγχο ανοιχτής διατήρησης της πύλης,και την ασφάλεια κατά των συγκρούσεων μέσω ενός ενσωματωμένου στον δρόμο κυκλώματος επαγωγήςΌταν ένα όχημα εισέρχεται στην περιοχή ανίχνευσης, ο ανιχνευτής εντοπίζει την προκύπτουσα αλλαγή στην επαγωγικότητα βρόχου και στέλνει ένα σήμα μετάδοσης στον ελεγκτή της πύλης.Πύλες φραγμών, και άλλων αυτοματοποιημένων συσκευών πρόσβασης για να ανοίγουν χωρίς να απαιτείται χειροκίνητη λειτουργία ή πρόσθετες συσκευές αναγνώρισης οχήματος.

Ένας παλμός εισόδου μπορεί να ενεργοποιήσει την πύλη όταν ένα όχημα πλησιάζει, ενώ ένας παλμός εξόδου μπορεί να ενεργοποιήσει την καταμέτρηση του οχήματος,Καταγραφή από κάμεραΣτην κατάσταση παρουσίας, ο αναμεταδότης παραμένει ενεργός ενώ το όχημα παραμένει πάνω από τον βρόχο,επιτρέποντας στην πύλη να παραμείνει ανοιχτή μέχρι να καθαριστεί η ζώνη ανίχνευσηςΗ λειτουργία αυτή υποστηρίζει την προστασία κατά της σύγκρουσης μειώνοντας τον κίνδυνο κλεισίματος της πύλης ενώ ένα αυτοκίνητο, φορτηγό ή ρυμουλκούμενο περνούν ακόμα.

Η λειτουργία μόνιμης παρουσίας οχημάτων είναι διαθέσιμη σε χώρους όπου τα οχήματα μπορούν να σταματήσουν ή να κινηθούν αργά εντός της εισόδου.Η έξοδος παραμένει ενεργή χωρίς λήξη χρόνου και επαναφέρεται μόνο μετά την έξοδο του οχήματος από τον βρόχοΟι ρυθμιζόμενες ρυθμίσεις καθυστέρησης απελευθέρωσης του ρελέ 0, 2, 5, 8, 10, 15, 20 και 30 δευτερόλεπτα παρέχουν πρόσθετη ευελιξία για καθυστερημένο κλείσιμο, μεγάλα οχήματα, στενή κυκλοφορία,και συντονισμένη λειτουργία με ελεγκτές πρόσβασης ή συσκευές προειδοποίησης.

Με ευρύ εύρος επαγωγικότητας 15 ∼ 2000 μH και 16 επιλέξιμα επίπεδα ευαισθησίας, ο ανιχνευτής μπορεί να προσαρμοστεί σε διαφορετικά μεγέθη βρόχου, βάθη εγκατάστασης, συνθήκες χώρου και τύπους οχημάτων.Η αυτόματη ενίσχυση ευαισθησίας βοηθά στη διατήρηση σταθερής ανίχνευσης φορτηγώνΤέσσερις επιλέξιμες συχνότητες λειτουργίας συμβάλλουν επίσης στη μείωση των παρεμβολών όταν υπάρχουν πολλοί βρόχοι κοντά.

Διαθέσιμο σε εκδόσεις AC/DC 1224V και 100240V AC, αυτός ο αυτόματος ανιχνευτής επαγωγικού βρόχου είναι κατάλληλος για οικιστικές κοινότητες, εμπορικές ιδιοκτησίες, εργοστάσια, αποθήκες, πάρκα εφοδιασμού,εγκαταστάσεις στάθμευσηςΟι ρυθμιζόμενες εξόδους και ο έλεγχος ασφάλειας με βάση την παρουσία παρέχουν μια πρακτική λύση για αυτόματο άνοιγμα πύλης, αξιόπιστη λειτουργία ανοικτής διατήρησης και ασφαλέστερη διέλευση οχήματος..

• 1. 15-2000 μh Περιοχή ανίχνευσης
  • Ο ανιχνευτής βρόχου υποστηρίζει ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, χωρίζοντας διάφορα μεγέθη βρόχου και διαμορφώσεις για ευπροσάρμοστη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχων μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερυψωμένα φορτηγά, λεωφορεία και ούτω καθεξής.
• 2- Η συμπαγή πλευρά.

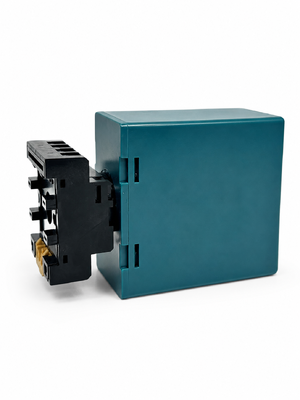

  • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Δυναμίες διάγνωσης LED
  • Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση των προβλημάτων κυκλώματος και εγκατάστασης και εμφανίζονται μέσω LED, εξασφαλίζοντας βέλτιστες επιδόσεις και μειώνοντας τον χρόνο στάσιμης λειτουργίας.
• 4. Επιλέξιμος χρόνος παρουσίας
  • Η έξοδος του ρελέα παρουσίας μπορεί να επιλεγεί ώστε να περιορίζεται η έξοδος ανίχνευσης σε καθορισμένο χρόνο (περισσότερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5Χρόνος παρουσίας βρόχου.
  • Οι παρεμβολές μεταξύ παρακείμενων ανιχνευτών βρόχου μπορούν να εντοπιστούν μέσω ολοκληρωμένης ένδειξης και να εξαλειφθούν με ρύθμιση της ρύθμισης συχνότητας, εξασφαλίζοντας την αξιόπιστη λειτουργία.
• 6Δύο ξεχωριστοί αναμεταδιδαστές εξόδου.
  • Πρόσωπο αναμεταδότης Α: παρέχει έξοδο παρουσίας και μπορεί να επεκταθεί για 0, 2, 5, 8, 10, 15, 20 ή 30 δευτερόλεπτα, προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 οδών.
  • Αναμεταδότης παλμού Β: Προγραμματίζεται με εξωτερικούς διακόπτες DIP 10 οδών, προσφέρει παρουσία, παλμό κατά την είσοδο, παλμό κατά την έξοδο ή αποτυχημένη έξοδο, βελτιώνοντας την ευελιξία ανίχνευσης.
• 7Αυτοματοποιημένη ενίσχυση ευαισθησίας (ASB)
  • Το χαρακτηριστικό αυτό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγού-ρυμουλκούμενου και οχήματα υψηλού επιπέδου αυξάνοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, εξασφαλίζοντας ακριβή ταυτοποίηση.
• 8Αυτοματοποιημένη αποζημίωση για περιβαλλοντική παρακμή
  • Οι ανιχνευτές βρόχων (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμολογούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών,διατήρηση της ακρίβειας και της σταθερότητας ανίχνευσης παρά τις μεταβαλλόμενες συνθήκες καιρού και περιβαλλοντικούς παράγοντες.
• 9. 10 Κλείστρο υποβάθρου
  • Η σχεδίαση του κυλίνδρου βύθισης στο κέλυφος καθιστά την ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, γεγονός που είναι πολύ φιλικό προς το χρήστη για τους χρήστες.Οι χρήστες μπορούν να ορίσουν όλες τις λειτουργίες πρώτα και στη συνέχεια να εγκαταστήσετε τον ανιχνευτή βρόχου.
• 10Αντι-διασταλτική παρεμβολή.
  • Μέσα από τον διακόπτη βύθισης, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποφευχθεί η παρεμβολή της διασταύρωσης που προκαλείται από την εγκατάσταση δύο περιτυλίξεων βρόχου πολύ κοντά.

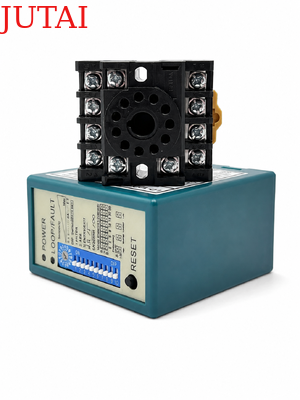

(1)Προβολέας ηλεκτρικής ενέργειας: Ερυθρό LED ηλεκτρικής ενέργειας υποδηλώνει "Προβολέας ενεργοποιημένος"

• Ανίχνευση LED: συνεχώς ενεργοποιημένο: Δείχνει ανίχνευση οχήματος.
• Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκυκλώσει ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι επαρκής.
• Γρήγορο ανοιγόκλεισμα: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι έχει περάσει πάρα πολλές στροφές μετά τον βρόχο.

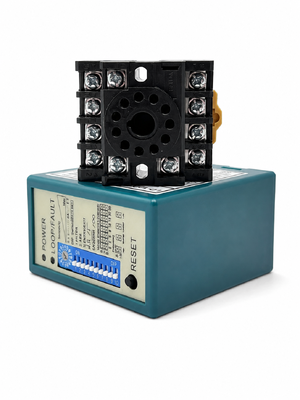

• Η ευαισθησία του βρόχου μπορεί να ρυθμιστεί από το τρισδιάστατο με την ετικέτα "Ευαισθησία".Ο χρήστης μπορεί να επιλέξει 16 διαφορετικές ρυθμίσεις περιστρέφοντας το τρίποτ με το 0 να είναι το λιγότερο ευαίσθητο και το F το πιο ευαίσθητο.



1. DIP 1 & DIP 2 Ορισμός ειδικών λειτουργιών

2. DIP 3 & DIP 4 ρύθμιση αναμεταδότης Β έξοδος

3. Ρυθμίσεις DIP 5 Επαναφορά αυτόματης λειτουργίας

4. DIP 6 & DIP 7 & DIP 8 Ρυθμισμός αναμεταδότης Α καθυστέρηση

5Χρησιμοποιείται για την αποφυγή των παρεμβολών.

• Στην εφαρμογή, όταν έχουν εγκατασταθεί δύο ή περισσότεροι ανιχνευτές βρόχων και βρόχοι αισθητήρα, set one detector to high frequency and the other set to low frequency to minimize the effects of cross-talk between the two systems(The sensing loops and detectors should be positioned at least 2m apart).
• Κουμπί επαναφοράς:Σημείωση: Το LD-100 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή στη ρύθμιση των διακόπτες Dip.

• Τοποθετήστε τον ανιχνευτή σε στερεό περίβλημα.
• Ο ανιχνευτής πρέπει να είναι όσο το δυνατόν πιο κοντά στον κύκλο ανίχνευσης.
• Ο ανιχνευτής πρέπει πάντα να τοποθετείται μακριά από ισχυρά μαγνητικά πεδία.
• Αποφύγετε να χρησιμοποιείτε καλώδια υψηλής τάσης κοντά στους ανιχνευτές βρόχων.
• Μην εγκαταστήσετε τον ανιχνευτή σε δονητικά αντικείμενα.

• Όταν το κουτί ελέγχου είναι εγκατεστημένο σε απόσταση 10 μέτρων από τον βρόχο, μπορούν να χρησιμοποιηθούν κανονικά καλώδια για τη σύνδεση του κουτιού ελέγχου με τον βρόχο.Δεν πρέπει να υπερβαίνει τα 30 μέτρα απόσταση μεταξύ του κουτιού ελέγχου και του βρόχου.



Οι βρόχοι σφραγίζονται χρησιμοποιώντας “γρήγορα ” μαύρη επωξική ένωση ή καυτή μαστίχη από βιθούμινο για να αναμειγνύονται με την επιφάνεια του δρόμου.
