Σχεδιασμένος για αυτοματοποιημένο έλεγχο βιομηχανικών πορτών, αυτός ο ανιχνευτής οχήματος με βρόχο παρέχει αξιόπιστη ενεργοποίηση οχήματος, συνεχή ανίχνευση παρουσίας και ρυθμιζόμενη καθυστέρηση κλεισίματος για αποθήκες, εργοστάσια, κέντρα logistics, χώρους φόρτωσης και άλλα σημεία ελεγχόμενης πρόσβασης. Λειτουργεί με έναν επαγωγικό βρόχο εγκατεστημένο κάτω από τον δρόμο και ανιχνεύει αλλαγές στην επαγωγή του βρόχου όταν ένα όχημα εισέρχεται, παραμένει εντός ή εξέρχεται από τη ζώνη ανίχνευσης. Στη συνέχεια, ο ανιχνευτής στέλνει σήματα ρελέ στον συνδεδεμένο ελεγκτή βιομηχανικής πόρτας, επιτρέποντας στην πόρτα να ανοίξει αυτόματα όταν πλησιάζει ένα όχημα και να παραμείνει ανοιχτή όσο το όχημα βρίσκεται εντός της προστατευόμενης περιοχής.

Η λειτουργία ανίχνευσης παρουσίας υποστηρίζει ασφαλέστερη λειτουργία της πόρτας διατηρώντας ένα ενεργό σήμα ρελέ για όσο διάστημα ένα όχημα παραμένει πάνω από τον βρόχο. Όταν είναι ενεργοποιημένη η λειτουργία μόνιμης παρουσίας, η έξοδος δεν επαναφέρεται λόγω χρονικού ορίου, καθιστώντας την κατάλληλη για φορτηγά, ρυμουλκούμενα, περονοφόρα και άλλα οχήματα που μπορεί να σταματούν ή να κινούνται αργά κάτω από την πόρτα. Αυτό βοηθά στη μείωση του κινδύνου να κλείσει η πόρτα πριν το όχημα έχει διασχίσει πλήρως την είσοδο και υποστηρίζει τον έλεγχο κατά της σύγκρουσης σε πολυσύχναστα βιομηχανικά περιβάλλοντα.

Η ρυθμιζόμενη καθυστέρηση απελευθέρωσης ρελέ επιτρέπει στον εγκαταστάτη να επιλέξει 0, 2, 5, 8, 10, 15, 20 ή 30 δευτερόλεπτα μετά την έξοδο του οχήματος από τον βρόχο. Αυτή η ευελιξία βοηθά στον συντονισμό της καθυστερημένης κλεισίματος της πόρτας με τη ροή της κυκλοφορίας, το μήκος του οχήματος και τις διαδικασίες λειτουργίας του χώρου. Οι λειτουργίες παλμού εισόδου, παλμού εξόδου και εξόδου παρουσίας επιτρέπουν επίσης στον ανιχνευτή να συνεργάζεται με ελεγκτές πόρτας, προειδοποιητικά φώτα, κάμερες, μετρητές και άλλο συνδεδεμένο εξοπλισμό.

Ο ανιχνευτής υποστηρίζει ένα ευρύ φάσμα επαγωγής 15–2000 μH και παρέχει 16 επίπεδα ευαισθησίας για διαφορετικά μεγέθη βρόχων, βάθη εγκατάστασης, τύπους οχημάτων και ηλεκτρικές συνθήκες. Η Αυτόματη Ενίσχυση Ευαισθησίας βοηθά στη διατήρηση σταθερής ανίχνευσης φορτηγών με ψηλό σασί και μακριών ρυμουλκούμενων, ενώ τέσσερις επιλέξιμες συχνότητες λειτουργίας βοηθούν στη μείωση της διασταυρούμενης παρεμβολής όταν εγκαθίστανται πολλαπλοί βρόχοι σε κοντινή απόσταση. Με πρακτική ρύθμιση μέσω διακοπτών DIP, ένδειξη κατάστασης LED και επαναφορά για ανακαλιμπράρισμα, αυτός ο ανιχνευτής οχήματος για βιομηχανικές πόρτες προσφέρει μια ευέλικτη λύση για αυτόματο άνοιγμα, έλεγχο διατήρησης ανοιχτής πόρτας, καθυστερημένο κλείσιμο και αξιόπιστη παρακολούθηση ασφάλειας οχημάτων.

• 1. Εύρος Ανίχνευσης 15-2000 μH
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, φιλοξενώντας διάφορα μεγέθη και διαμορφώσεις βρόχων για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας. Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερμεγέθη φορτηγά, λεωφορεία και ούτω καθεξής.
• 2. Συμπαγής Πλευρά
  • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις βιομηχανικές απαιτήσεις για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Δυνατότητες Διαγνωστικών LED
  • Οι ολοκληρωμένες δυνατότητες διαγνωστικών επιτρέπουν την ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω LED, διασφαλίζοντας βέλτιστη απόδοση και μειώνοντας τον χρόνο διακοπής λειτουργίας.
• 4. Επιλέξιμος Χρόνος Παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει μια έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) όσο ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5. Χρόνος Παρουσίας Βρόχου
  • Η παρεμβολή μεταξύ γειτονικών ανιχνευτών βρόχου μπορεί να αναγνωριστεί μέσω ενσωματωμένης ένδειξης και να εξαλειφθεί με την προσαρμογή της ρύθμισης συχνότητας, διασφαλίζοντας αξιόπιστη λειτουργία.
• 6. Δύο Ξεχωριστά Ρελέ Εξόδου
  • Ρελέ Παρουσίας Α: Παρέχει έξοδο παρουσίας και μπορεί να επεκταθεί για 0, 2, 5, 8, 10, 15, 20 ή 30 δευτερόλεπτα, προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 θέσεων.
  • Ρελέ Παλμού Β: Προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 θέσεων, προσφέρει παρουσία, παλμό κατά την είσοδο, παλμό κατά την έξοδο ή έξοδο σφάλματος, ενισχύοντας την ευελιξία ανίχνευσης.
• 7. Αυτόματη Ενίσχυση Ευαισθησίας (ASB)
  • Αυτό το χαρακτηριστικό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγών-ρυμουλκούμενων και οχήματα με ψηλό σασί ενισχύοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, διασφαλίζοντας ακριβή αναγνώριση.
• 8. Αυτόματη Αντιστάθμιση Περιβαλλοντικής Μετατόπισης
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμονομούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα της ανίχνευσης παρά τους μεταβαλλόμενους καιρικούς και περιβαλλοντικούς παράγοντες.

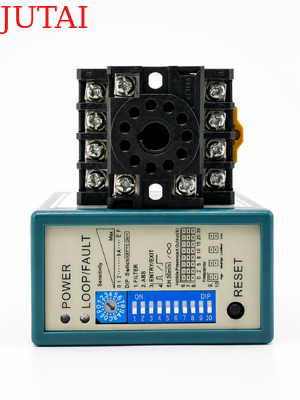

• 9. 10 Διακόπτες DIP
  • Ο σχεδιασμός των διακοπτών DIP στο περίβλημα καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, κάτι που είναι πολύ φιλικό προς τον χρήστη. Οι χρήστες μπορούν να ρυθμίσουν όλες τις λειτουργίες και στη συνέχεια να εγκαταστήσουν τον ανιχνευτή βρόχου.
• 10. Αντι-παρεμβολή διασταυρούμενης παρεμβολής.
  • Μέσω του διακόπτη DIP, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποτρέψει την παρεμβολή διασταυρούμενης παρεμβολής που προκαλείται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.

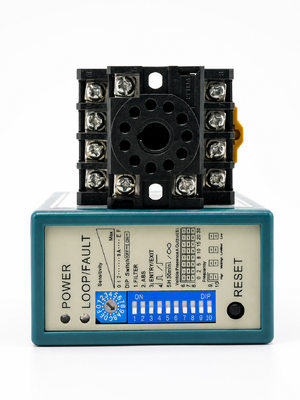

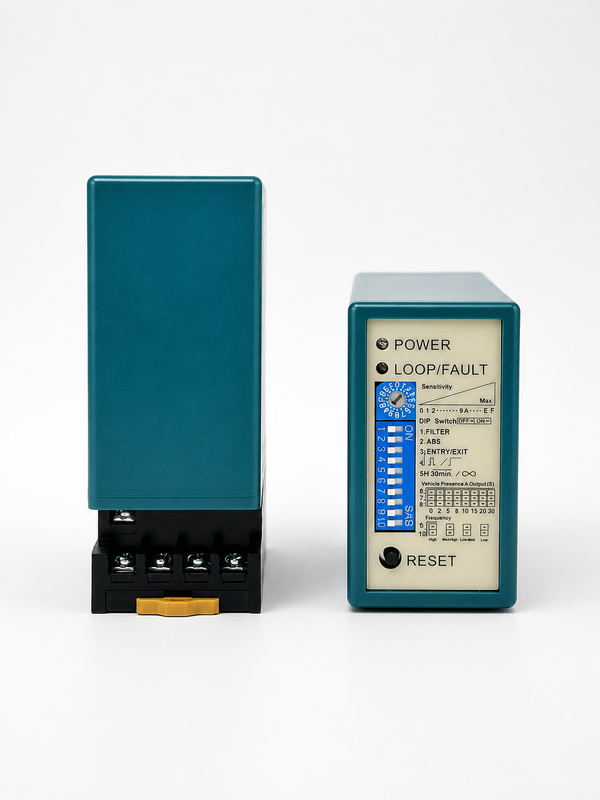

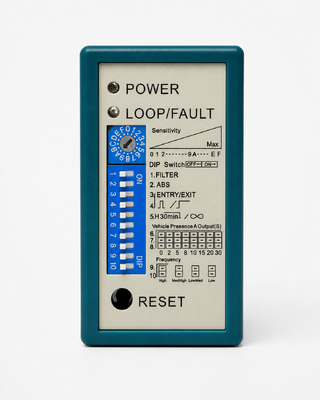

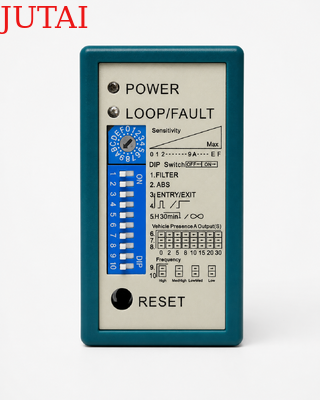

(1) LED Τροφοδοσίας: ΚΟΚΚΙΝΟ LED Τροφοδοσίας υποδεικνύει “Τροφοδοσία Ενεργή”

• LED Ανίχνευσης: Συνεχώς Αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή Αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς σπείρες μετά τον βρόχο.
• Γρήγορη Αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές σπείρες μετά τον βρόχο.

• Η ευαισθησία του βρόχου μπορεί να ρυθμιστεί από τον ρυθμιστή με την ένδειξη “Ευαισθησία”. Ο χρήστης μπορεί να επιλέξει 16 διαφορετικές ρυθμίσεις γυρίζοντας τον ρυθμιστή με το 0 να είναι η λιγότερο ευαίσθητη και το “F” να είναι η πιο ευαίσθητη.



1. Ρύθμιση DIP 1 & DIP 2 Ειδικές Λειτουργίες

2. Ρύθμιση DIP 3 & DIP 4 Έξοδος Ρελέ Β

3. Ρύθμιση DIP 5 Αυτόματη Επαναφορά

4. Ρύθμιση DIP 6 & DIP 7 & DIP 8 Καθυστέρηση Ρελέ Α

5. Ρύθμιση DIP 9 & DIP 10 Συχνότητα (40 K έως 100 KHz). Χρησιμοποιείται για την αποφυγή παρεμβολών

• Στην εφαρμογή, όπου έχουν εγκατασταθεί δύο ή περισσότεροι ανιχνευτές βρόχου και βρόχοι ανίχνευσης, ρυθμίστε έναν ανιχνευτή σε υψηλή συχνότητα και τον άλλο σε χαμηλή συχνότητα για να ελαχιστοποιήσετε τις επιπτώσεις της διασταυρούμενης παρεμβολής μεταξύ των δύο συστημάτων (Οι βρόχοι ανίχνευσης και οι ανιχνευτές πρέπει να τοποθετούνται σε απόσταση τουλάχιστον 2μ).

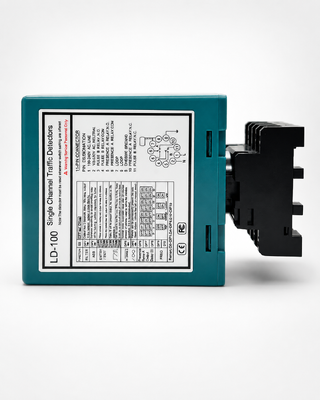

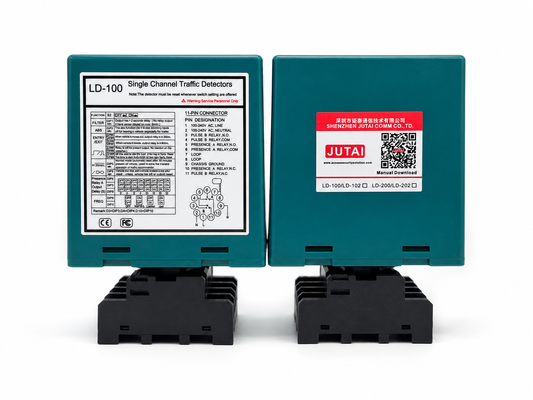

• Κουμπί Επαναφοράς: Παρακαλώ σημειώστε: Το LD-100 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες Dip.

• Εγκαταστήστε τον ανιχνευτή σε αδιάβροχο περίβλημα.
• Ο ανιχνευτής πρέπει να βρίσκεται όσο το δυνατόν πιο κοντά στον βρόχο ανίχνευσης.
• Ο ανιχνευτής πρέπει πάντα να εγκαθίσταται μακριά από ισχυρά μαγνητικά πεδία.
• Αποφύγετε τη δρομολόγηση καλωδίων υψηλής τάσης κοντά στους ανιχνευτές βρόχου.
• Μην εγκαθιστάτε τον ανιχνευτή σε δονούμενα αντικείμενα.

• Όταν το κουτί ελέγχου εγκαθίσταται εντός 10 μέτρων από τον βρόχο, μπορούν να χρησιμοποιηθούν κανονικά καλώδια για τη σύνδεση του κουτιού ελέγχου με τον βρόχο. Περισσότερο από 10 μέτρα απαιτεί τη χρήση θωρακισμένου καλωδίου 2 πυρήνων. Μην υπερβαίνετε τα 30 μέτρα απόστασης μεταξύ του κουτιού ελέγχου και του βρόχου.



Οι βρόχοι σφραγίζονται χρησιμοποιώντας ένα μαύρο εποξειδικό υλικό ταχείας πήξης ή μαστίχα ζεστής πίσσας για να εναρμονιστούν με την επιφάνεια του οδοστρώματος.
