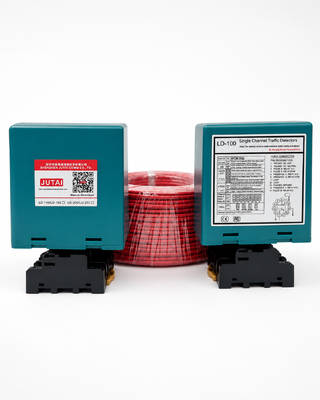

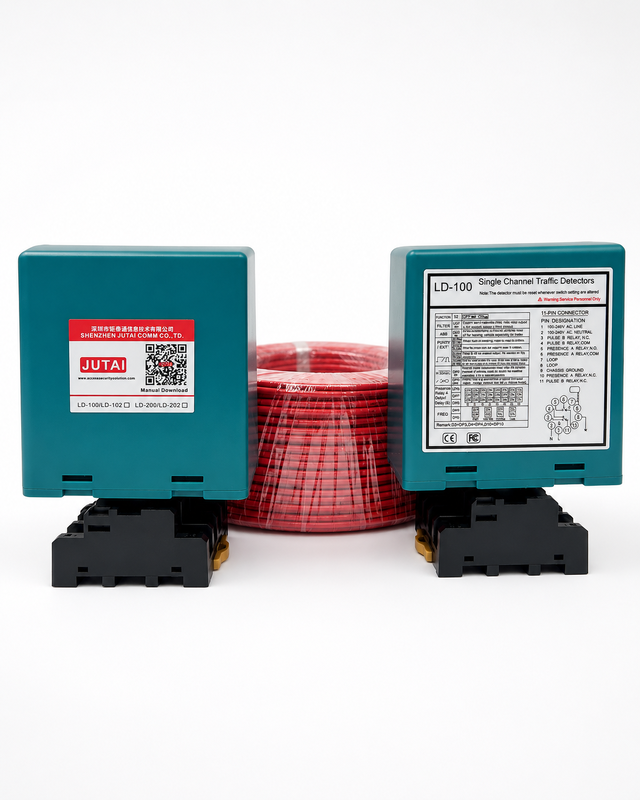

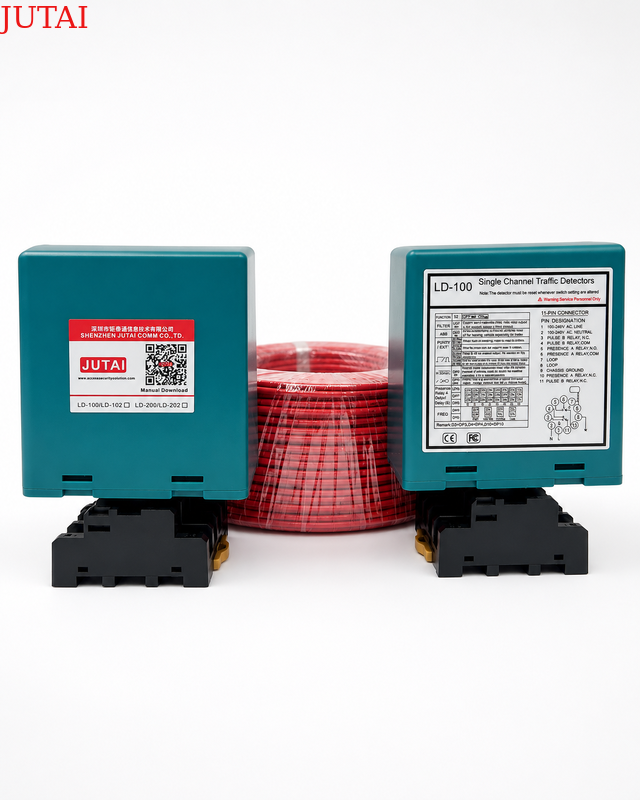

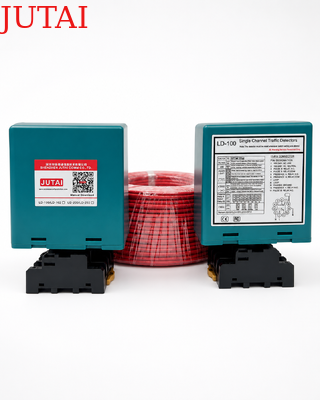

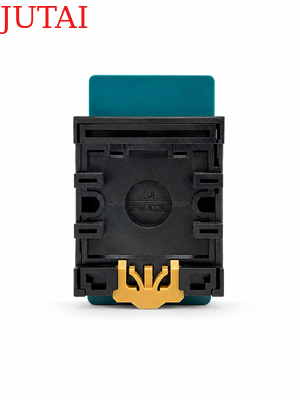

Σχεδιασμένος για ολοκληρωμένο έλεγχο πρόσβασης στα πάρκινγκ, αυτός ο αισθητήρας ανίχνευσης κυκλώματος οχήματος παρέχει αξιόπιστη ανίχνευση οχημάτων για πύλες φραγμών, κάμερες LPR, μηχανές έκδοσης εισιτηρίων και συστήματα διαχείρισης στάθμευσης.Λειτουργεί με έναν βρόχο επαγωγής εγκατεστημένο κάτω από την επιφάνεια του δρόμου και ανιχνεύει αλλαγές στην επαγωγή βρόχου όταν ένα όχημα εισέρχεται, παραμένει εντός ή εγκαταλείπει την περιοχή ανίχνευσης.Ο ανιχνευτής στέλνει μετάδοτα σήματα σε συνδεδεμένο εξοπλισμό, βοηθώντας στην αυτοματοποίηση της εισόδου, της εξόδου, του ελέγχου ασφαλείας και των ροών εργασίας των συναλλαγών.

Για εφαρμογές φραγμών, ο ανιχνευτής μπορεί να παράγει ένα σήμα ενεργοποίησης όταν φτάνει ένα όχημα και να παρέχει συνεχή έξοδο παρουσίας ενώ το όχημα παραμένει πάνω από τον βρόχο.Αυτό επιτρέπει στον ελεγκτή φραγμού να ανοίξει την κατάλληλη στιγμή και βοηθά στην αποτροπή του βραχίονα της ράβδου από το κλείσιμο πριν το όχημα έχει καθαρίσει πλήρως την προστατευόμενη περιοχήΟι ρυθμιζόμενες καθυστερήσεις απελευθέρωσης του ρελέ από 0 έως 30 δευτερόλεπτα παρέχουν πρόσθετη ευελιξία για τον έλεγχο της ανοιχτής διατήρησης της πύλης, το καθυστερημένο κλείσιμο και το πέρασμα του οχήματος σε στενή απόσταση.

Όταν συνδεθεί με κάμερα LPR, ο ανιχνευτής μπορεί να ενεργοποιήσει τη λήψη εικόνας μόνο μετά την επίτευξη της καθορισμένης θέσης από το όχημα,βοηθώντας στη μείωση των περιττών στιγμιότυπων που προκαλούνται από πεζούς ή κίνηση στο παρασκήνιοΜπορεί επίσης να λειτουργεί με συσκευές διανομής εισιτηρίων ή καρτών, έτσι ώστε οι λειτουργίες συλλογής εισιτηρίων, ανάγνωσης καρτών ή πληρωμής να ενεργοποιούνται μόνο όταν υπάρχει ένα όχημα.οι λειτουργίες εξόδου και παρουσίας επιτρέπουν στον ίδιο ανιχνευτή να υποστηρίζει διαφορετικές απαιτήσεις ελέγχου του συστήματος στάθμευσης.

Ο ανιχνευτής προσφέρει 16 επιλέξιμα επίπεδα ευαισθησίας και υποστηρίζει ένα ευρύ εύρος επαγωγικότητας βρόχου 15~2000 μH. Οι εγκαταστάτες μπορούν να ρυθμίζουν τις επιδόσεις ανίχνευσης σύμφωνα με τις διαστάσεις βρόχου,βάθος εγκατάστασηςΗ αυτόματη αύξηση ευαισθησίας βοηθά στη διατήρηση σταθερής ανίχνευσης φορτηγών, ρυμουλκούμενων και οχημάτων υψηλού πλαισίου,ενώ τέσσερις επιλέξιμες συχνότητες λειτουργίας συμβάλλουν στη μείωση της διασταύρωσης μεταξύ κοντινών βρόχων σε εγκαταστάσεις πολλαπλών λωρίδων.

Κατάλληλο για εμπορικούς χώρους στάθμευσης αυτοκινήτων, οικιστικές κοινότητες, κτίρια γραφείων, βιομηχανικές εγκαταστάσεις, οδούς διοδίων και ελεγχόμενες εισόδους,ο αισθητήρας ανίχνευσης βρόχων οχήματος παρέχει μια πρακτική διεπαφή μεταξύ των βρόχων ανίχνευσης που ενσωματώνονται στον δρόμο και του εξοπλισμού στάθμευσηςΟι ευέλικτες λειτουργίες αναμετάδοσης, η ρυθμιζόμενη ευαισθησία, η παρακολούθηση της παρουσίας και η συμβατότητα με κοινές συσκευές ελέγχου πρόσβασης υποστηρίζουν ασφαλέστερη λειτουργία φραγμού, πιο ακριβή ενεργοποίηση οχήματος,και ομαλότερη αυτοματοποίηση του συστήματος στάθμευσης.

• 1. 15-2000 μh Περιοχή ανίχνευσης
  • Ο ανιχνευτής βρόχου υποστηρίζει ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, χωρίζοντας διάφορα μεγέθη βρόχου και διαμορφώσεις για ευπροσάρμοστη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχων μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερυψωμένα φορτηγά, λεωφορεία και ούτω καθεξής.
• 2- Η συμπαγή πλευρά.

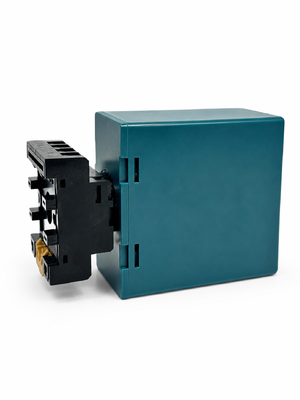

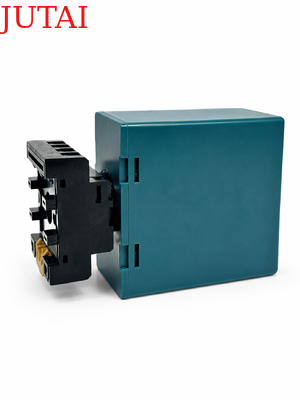

  • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Δυναμίες διάγνωσης LED
  • Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση των προβλημάτων κυκλώματος και εγκατάστασης και εμφανίζονται μέσω LED, εξασφαλίζοντας βέλτιστες επιδόσεις και μειώνοντας τον χρόνο στάσιμης λειτουργίας.
• 4. Επιλέξιμος χρόνος παρουσίας
  • Η έξοδος του ρελέα παρουσίας μπορεί να επιλεγεί ώστε να περιορίζεται η έξοδος ανίχνευσης σε καθορισμένο χρόνο (περισσότερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5Χρόνος παρουσίας βρόχου.
  • Οι παρεμβολές μεταξύ παρακείμενων ανιχνευτών βρόχου μπορούν να εντοπιστούν μέσω ολοκληρωμένης ένδειξης και να εξαλειφθούν με ρύθμιση της ρύθμισης συχνότητας, εξασφαλίζοντας την αξιόπιστη λειτουργία.
• 6Δύο ξεχωριστοί αναμεταδιδαστές εξόδου.
  • Πρόσωπο αναμεταδότης Α: παρέχει έξοδο παρουσίας και μπορεί να επεκταθεί για 0, 2, 5, 8, 10, 15, 20 ή 30 δευτερόλεπτα, προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 οδών.
  • Αναμεταδότης παλμού Β: Προγραμματίζεται με εξωτερικούς διακόπτες DIP 10 οδών, προσφέρει παρουσία, παλμό κατά την είσοδο, παλμό κατά την έξοδο ή αποτυχημένη έξοδο, βελτιώνοντας την ευελιξία ανίχνευσης.
• 7Αυτοματοποιημένη ενίσχυση ευαισθησίας (ASB)
  • Το χαρακτηριστικό αυτό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγού-ρυμουλκούμενου και οχήματα υψηλού επιπέδου αυξάνοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, εξασφαλίζοντας ακριβή ταυτοποίηση.
• 8Αυτοματοποιημένη αποζημίωση για περιβαλλοντική παρακμή
  • Οι ανιχνευτές βρόχων (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμολογούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών,διατήρηση της ακρίβειας και της σταθερότητας ανίχνευσης παρά τις μεταβαλλόμενες συνθήκες καιρού και περιβαλλοντικούς παράγοντες.
• 9. 10 Κλείστρο υποβάθρου

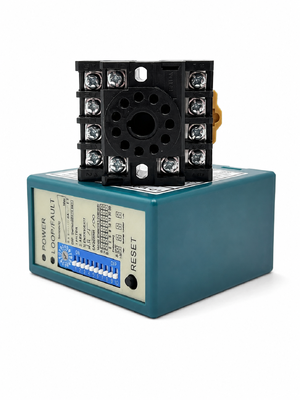

  • Η σχεδίαση του κυλίνδρου βύθισης στο κέλυφος καθιστά την ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, γεγονός που είναι πολύ φιλικό προς το χρήστη για τους χρήστες.Οι χρήστες μπορούν να ορίσουν όλες τις λειτουργίες πρώτα και στη συνέχεια να εγκαταστήσετε τον ανιχνευτή βρόχου.
• 10Αντι-διασταλτική παρεμβολή.
  • Μέσα από τον διακόπτη βύθισης, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποφευχθεί η παρεμβολή της διασταύρωσης που προκαλείται από την εγκατάσταση δύο περιτυλίξεων βρόχου πολύ κοντά.

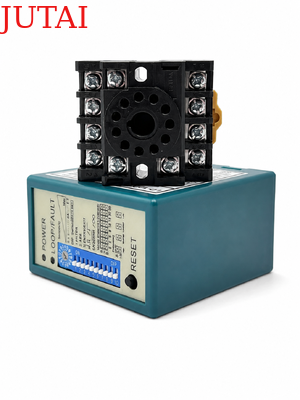

(1)Προβολέας ηλεκτρικής ενέργειας: Ερυθρό LED ηλεκτρικής ενέργειας υποδηλώνει "Προβολέας ενεργοποιημένος"

• Ανίχνευση LED: συνεχώς ενεργοποιημένο: Δείχνει ανίχνευση οχήματος.
• Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκυκλώσει ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι επαρκής.
• Γρήγορο ανοιγόκλεισμα: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι έχει περάσει πάρα πολλές στροφές μετά τον βρόχο.

• Η ευαισθησία του βρόχου μπορεί να ρυθμιστεί από το τρισδιάστατο με την ετικέτα "Ευαισθησία".Ο χρήστης μπορεί να επιλέξει 16 διαφορετικές ρυθμίσεις περιστρέφοντας το τρίποτ με το 0 να είναι το λιγότερο ευαίσθητο και το F το πιο ευαίσθητο.



1. DIP 1 & DIP 2 Ορισμός ειδικών λειτουργιών

2. DIP 3 & DIP 4 ρύθμιση αναμεταδότης Β έξοδος

3. Ρυθμίσεις DIP 5 Επαναφορά αυτόματης λειτουργίας

4. DIP 6 & DIP 7 & DIP 8 Ρυθμισμός αναμεταδότης Α καθυστέρηση

5Χρησιμοποιείται για την αποφυγή των παρεμβολών.

• Στην εφαρμογή, όταν έχουν εγκατασταθεί δύο ή περισσότεροι ανιχνευτές βρόχων και βρόχοι αισθητήρα, set one detector to high frequency and the other set to low frequency to minimize the effects of cross-talk between the two systems(The sensing loops and detectors should be positioned at least 2m apart).

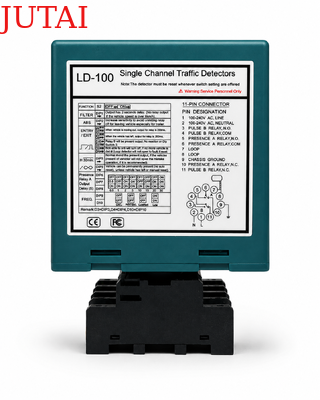

• Κουμπί επαναφοράς:Σημείωση: Το LD-100 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή στη ρύθμιση των διακόπτες Dip.

• Τοποθετήστε τον ανιχνευτή σε στερεό περίβλημα.
• Ο ανιχνευτής πρέπει να είναι όσο το δυνατόν πιο κοντά στον κύκλο ανίχνευσης.
• Ο ανιχνευτής πρέπει πάντα να τοποθετείται μακριά από ισχυρά μαγνητικά πεδία.
• Αποφύγετε να χρησιμοποιείτε καλώδια υψηλής τάσης κοντά στους ανιχνευτές βρόχων.
• Μην εγκαταστήσετε τον ανιχνευτή σε δονητικά αντικείμενα.

• Όταν το κουτί ελέγχου είναι εγκατεστημένο σε απόσταση 10 μέτρων από τον βρόχο, μπορούν να χρησιμοποιηθούν κανονικά καλώδια για τη σύνδεση του κουτιού ελέγχου με τον βρόχο.Δεν πρέπει να υπερβαίνει τα 30 μέτρα απόσταση μεταξύ του κουτιού ελέγχου και του βρόχου.



Οι βρόχοι σφραγίζονται χρησιμοποιώντας “γρήγορα ” μαύρη επωξική ένωση ή καυτή μαστίχη από βιθούμινο για να αναμειγνύονται με την επιφάνεια του δρόμου.
