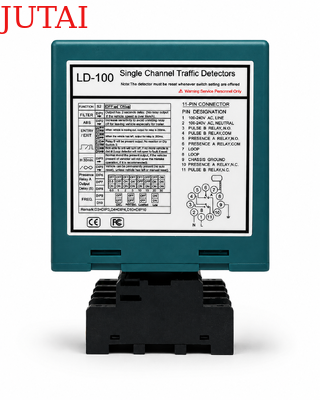

Σχεδιασμένος για αυτοματοποιημένο έλεγχο πρόσβασης οχημάτων, αυτός ο ανιχνευτής οχήματος μονής βρόχου συνδυάζει παλμό εισόδου, παλμό εξόδου και συνεχή έξοδο παρουσίας σε μία διαμορφώσιμη συσκευή. Λειτουργεί με έναν επαγωγικό βρόχο εγκατεστημένο κάτω από την επιφάνεια του δρόμου για να ανιχνεύει αλλαγές στην επαγωγή του βρόχου όταν ένα όχημα εισέρχεται, καταλαμβάνει ή εξέρχεται από την περιοχή ανίχνευσης. Ο ανιχνευτής μπορεί να ενσωματωθεί με μπάρες, αυτόματες πύλες, κάμερες LPR, διανομείς εισιτηρίων, ελεγκτές πρόσβασης, μετρητές οχημάτων και άλλο εξοπλισμό διαχείρισης στάθμευσης ή κυκλοφορίας.

Η διαμορφώσιμη έξοδος ρελέ παρέχει ευέλικτο έλεγχο για διαφορετικές απαιτήσεις λειτουργίας. Στη λειτουργία παλμού εισόδου, ο ανιχνευτής παράγει ένα στιγμιαίο σήμα όταν ένα όχημα εισέρχεται στον βρόχο, καθιστώντας τον κατάλληλο για άνοιγμα μπάρας, ενεργοποίηση κάμερας ή επιβεβαίωση άφιξης οχήματος. Στη λειτουργία παλμού εξόδου, το ρελέ παράγει ένα σήμα όταν το όχημα εξέρχεται από τον βρόχο, υποστηρίζοντας λήψη εικόνας εξόδου, καταμέτρηση αναχώρησης ή έλεγχο εξοπλισμού κατάντη. Στη λειτουργία παρουσίας, το ρελέ παραμένει ενεργό για όλο το χρονικό διάστημα που το όχημα παραμένει πάνω από τον βρόχο και επαναφέρεται μόνο αφού η περιοχή ανίχνευσης είναι καθαρή.

Για εφαρμογές που σχετίζονται με την ασφάλεια, η λειτουργία μόνιμης παρουσίας μπορεί να διατηρήσει συνεχή ανίχνευση οχήματος χωρίς αυτόματη διακοπή. Αυτό επιτρέπει σε έναν συνδεδεμένο ελεγκτή μπάρας ή πύλης να διατηρεί την είσοδο ανοιχτή ενώ ένα όχημα παραμένει εντός της προστατευόμενης περιοχής, υποστηρίζοντας προστασία από σύνθλιψη και μειώνοντας τον κίνδυνο πρόωρου κλεισίματος. Οι ρυθμιζόμενες καθυστερήσεις απελευθέρωσης από 0 έως 30 δευτερόλεπτα παρέχουν επιπλέον έλεγχο για καθυστερημένο κλείσιμο πύλης, επιβεβαίωση εκκαθάρισης οχήματος και συντονισμένη λειτουργία με κάμερες ή συσκευές ελέγχου πρόσβασης.

Ο ανιχνευτής υποστηρίζει ένα ευρύ φάσμα επαγωγής από 15–2000 μH και προσφέρει 16 επιλέξιμα επίπεδα ευαισθησίας. Οι εγκαταστάτες μπορούν να προσαρμόσουν την απόκριση ανάλογα με το μέγεθος του βρόχου, το βάθος εγκατάστασης, την περιβαλλοντική παρεμβολή και τους τύπους των οχημάτων που ανιχνεύονται. Η Αυτόματη Ενίσχυση Ευαισθησίας βοηθά στη διατήρηση σταθερής ανίχνευσης παρουσίας για φορτηγά, ρυμουλκούμενα και οχήματα με ψηλό σασί. Τέσσερις επιλέξιμες συχνότητες λειτουργίας βοηθούν επίσης στη μείωση της διασταυρούμενης παρεμβολής όταν πολλαπλοί βρόχοι είναι εγκατεστημένοι κοντά.

Κατάλληλος για χώρους στάθμευσης, εισόδους κατοικιών, εμπορικές εγκαταστάσεις, βιομηχανικές τοποθεσίες, λωρίδες διοδίων, αποθήκες και σημεία ελεγχόμενης πρόσβασης οχημάτων, αυτός ο ανιχνευτής οχήματος μονής βρόχου παρέχει πρακτική ευελιξία εξόδου, αξιόπιστη παρακολούθηση παρουσίας και βολική ενσωμάτωση με ένα ευρύ φάσμα συστημάτων ελέγχου οχημάτων.

• 1. Εύρος Ανίχνευσης 15-2000 μH
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, φιλοξενώντας διάφορα μεγέθη και διαμορφώσεις βρόχων για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας. Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερμεγέθη φορτηγά, λεωφορεία κ.λπ.
• 2. Συμπαγής Πλευρά
  • Το συμπαγές και καλοσχεδιασμένο περίβλημα συνδυάζει όλες τις βιομηχανικές απαιτήσεις για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας την ενσωμάτωση αυτού του ανιχνευτή σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Διαγνωστικές Δυνατότητες LED
  • Ολοκληρωμένες διαγνωστικές δυνατότητες επιτρέπουν την ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω LED, διασφαλίζοντας βέλτιστη απόδοση και μειώνοντας τον χρόνο διακοπής λειτουργίας.
• 4. Επιλέξιμος Χρόνος Παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει μια έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5. Χρόνος Παρουσίας Βρόχου
  • Η παρεμβολή μεταξύ γειτονικών ανιχνευτών βρόχου μπορεί να αναγνωριστεί μέσω ενσωματωμένης ένδειξης και να εξαλειφθεί προσαρμόζοντας τη ρύθμιση συχνότητας, διασφαλίζοντας αξιόπιστη λειτουργία.
• 6. Δύο Ξεχωριστά Ρελέ Εξόδου
  • Ρελέ Παρουσίας Α: Παρέχει έξοδο παρουσίας και μπορεί να επεκταθεί για 0, 2, 5, 8, 10, 15, 20 ή 30 δευτερόλεπτα, προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 θέσεων.
  • Ρελέ Παλμού Β: Προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 θέσεων, προσφέρει παρουσία, παλμό κατά την είσοδο, παλμό κατά την έξοδο ή έξοδο σφάλματος, ενισχύοντας την ευελιξία ανίχνευσης.
• 7. Αυτόματη Ενίσχυση Ευαισθησίας (ASB)
  • Αυτό το χαρακτηριστικό ανιχνεύει αξιόπιστα συνδυασμούς μεγάλων φορτηγών-ρυμουλκούμενων και οχήματα με ψηλό σασί ενισχύοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, διασφαλίζοντας ακριβή αναγνώριση.
• 8. Αυτόματη Αντιστάθμιση Περιβαλλοντικής Μετατόπισης
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμονομούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα της ανίχνευσης παρά τους μεταβαλλόμενους καιρικούς και περιβαλλοντικούς παράγοντες.
• 9. 10 Διακόπτες DIP
  • Ο σχεδιασμός των διακοπτών DIP στο περίβλημα καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, κάτι που είναι πολύ φιλικό προς τον χρήστη. Οι χρήστες μπορούν να ρυθμίσουν όλες τις λειτουργίες και στη συνέχεια να εγκαταστήσουν τον ανιχνευτή βρόχου.
• 10. Αντι-παρεμβολή διασταυρούμενης παρεμβολής.
  • Μέσω του διακόπτη DIP, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για την αποφυγή παρεμβολών διασταυρούμενης παρεμβολής που προκαλούνται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.

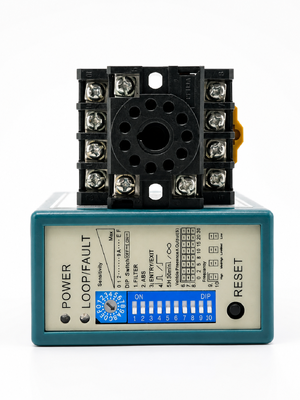

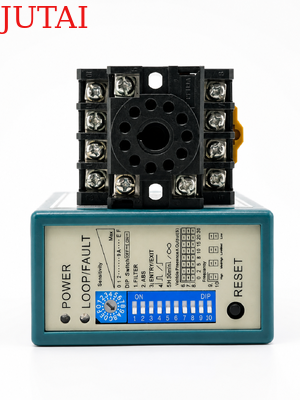

(1) LED Τροφοδοσίας: Κόκκινο LED Τροφοδοσίας υποδεικνύει "Τροφοδοσία ON"

• LED Ανίχνευσης: Συνεχώς αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκή αριθμό σπειρών στον βρόχο.
• Γρήγορη αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικό αριθμό σπειρών στον βρόχο.

• Η ευαισθησία του βρόχου μπορεί να ρυθμιστεί με το τριμπότ με την ένδειξη "Ευαισθησία". Ο χρήστης μπορεί να επιλέξει 16 διαφορετικές ρυθμίσεις περιστρέφοντας το τριμπότ, με το 0 να είναι η λιγότερο ευαίσθητη και το "F" η πιο ευαίσθητη.



1. Ρύθμιση DIP 1 & DIP 2 Ειδικές Λειτουργίες

2. Ρύθμιση DIP 3 & DIP 4 Έξοδος Ρελέ Β

3. Ρύθμιση DIP 5 Αυτόματη Επαναφορά

4. Ρύθμιση DIP 6 & DIP 7 & DIP 8 Καθυστέρηση Ρελέ Α

5. Ρύθμιση DIP 9 & DIP 10 Συχνότητα (40 K έως 100 KHz). Χρησιμοποιείται για την αποφυγή παρεμβολών

• Στην εφαρμογή, όπου έχουν εγκατασταθεί δύο ή περισσότεροι ανιχνευτές βρόχου και αισθητήρες βρόχου, ρυθμίστε έναν ανιχνευτή σε υψηλή συχνότητα και τον άλλο σε χαμηλή συχνότητα για να ελαχιστοποιήσετε τις επιπτώσεις της διασταυρούμενης παρεμβολής μεταξύ των δύο συστημάτων (Οι αισθητήρες βρόχου και οι ανιχνευτές πρέπει να τοποθετούνται σε απόσταση τουλάχιστον 2 μέτρων).
• Κουμπί Επαναφοράς: Σημείωση: Το LD-100 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες DIP.

• Εγκαταστήστε τον ανιχνευτή σε αδιάβροχο περίβλημα.
• Ο ανιχνευτής πρέπει να βρίσκεται όσο το δυνατόν πιο κοντά στον αισθητήρα βρόχου.
• Ο ανιχνευτής πρέπει πάντα να εγκαθίσταται μακριά από ισχυρά μαγνητικά πεδία.
• Αποφύγετε τη δρομολόγηση καλωδίων υψηλής τάσης κοντά στους ανιχνευτές βρόχου.
• Μην εγκαθιστάτε τον ανιχνευτή σε δονούμενα αντικείμενα.

• Όταν το κουτί ελέγχου εγκαθίσταται εντός 10 μέτρων από τον βρόχο, μπορούν να χρησιμοποιηθούν κανονικά καλώδια για τη σύνδεση του κουτιού ελέγχου με τον βρόχο. Περισσότερο από 10 μέτρα απαιτεί τη χρήση θωρακισμένου καλωδίου 2 αγωγών. Μην υπερβαίνετε τα 30 μέτρα απόστασης μεταξύ του κουτιού ελέγχου και του βρόχου.



Οι βρόχοι σφραγίζονται χρησιμοποιώντας ένα εποξειδικό υλικό "γρήγορης σκλήρυνσης" μαύρου χρώματος ή μαστίχα ζεστής ασφάλτου για να εναρμονιστούν με την επιφάνεια του οδοστρώματος.
