Σχεδιασμένος για εφαρμογές μπάρας πάρκινγκ και ελέγχου πρόσβασης οχημάτων, αυτός ο ανιχνευτής βρόχου παρέχει αξιόπιστη ανίχνευση παρουσίας οχήματος και προστασία από σύνθλιψη για ασφαλέστερη και πιο αποτελεσματική λειτουργία της πύλης. Εγκατεστημένος με επαγωγικό βρόχο κάτω από την επιφάνεια του δρόμου, ο ανιχνευτής αναγνωρίζει αλλαγές στην αυτεπαγωγή του βρόχου όταν ένα όχημα εισέρχεται στην περιοχή ανίχνευσης και στέλνει σήματα ρελέ στον συνδεδεμένο ελεγκτή της μπάρας. Είναι κατάλληλος για εισόδους πάρκινγκ, οικιστικές κοινότητες, εμπορικά κτίρια, βιομηχανικές εγκαταστάσεις, λωρίδες διοδίων και άλλα σημεία ελεγχόμενης πρόσβασης οχημάτων.

Μια βασική λειτουργία είναι η μόνιμη ανίχνευση παρουσίας οχήματος. Όταν η λειτουργία μόνιμης παρουσίας είναι ενεργοποιημένη, ο ανιχνευτής διατηρεί συνεχώς την έξοδο ρελέ παρουσίας για όσο διάστημα το όχημα παραμένει πάνω από τον βρόχο επαγωγής. Το σήμα απελευθερώνεται μόνο αφού το όχημα φύγει από τη ζώνη ανίχνευσης. Αυτή η λειτουργία είναι ιδιαίτερα χρήσιμη κάτω από τους βραχίονες της μπάρας, όπου η συνεχής ανίχνευση οχήματος βοηθά στην αποτροπή της καθόδου της μπάρας ενώ ένα αυτοκίνητο, φορτηγό ή άλλο όχημα βρίσκεται ακόμα εντός της ζώνης ασφαλείας.

Ο ανιχνευτής υποστηρίζει διαμορφώσιμες λειτουργίες ρελέ τόσο για την ενεργοποίηση οχήματος όσο και για τη συνεχή παρακολούθηση παρουσίας. Ανάλογα με τις απαιτήσεις του συστήματος, η έξοδος ρελέ μπορεί να διαμορφωθεί για παλμό εισόδου, παλμό εξόδου ή λειτουργία παρουσίας. Αυτό επιτρέπει σε έναν ανιχνευτή να λειτουργεί με μπάρες, κάμερες LPR, διανομείς εισιτηρίων, ελεγκτές πάρκινγκ και άλλο εξοπλισμό ελέγχου πρόσβασης. Οι ρυθμιζόμενες καθυστερήσεις απελευθέρωσης ρελέ από 0 έως 30 δευτερόλεπτα παρέχουν επιπλέον ευελιξία για καθυστερημένο κλείσιμο μπάρας, συνεχή διέλευση οχημάτων και συντονισμένο έλεγχο με συνδεδεμένες συσκευές.

Με ένα ευρύ εύρος αυτεπαγωγής βρόχου 15–2000 μH και 16 επιλέξιμα επίπεδα ευαισθησίας, ο ανιχνευτής μπορεί να προσαρμοστεί σε διαφορετικά μεγέθη βρόχων, βάθη εγκατάστασης, τύπους οχημάτων και συνθήκες τοποθεσίας. Η Αυτόματη Ενίσχυση Ευαισθησίας βοηθά στη διατήρηση σταθερής ανίχνευσης για φορτηγά, ρυμουλκούμενα και οχήματα με ψηλό σασί, ενώ τέσσερις επιλέξιμες συχνότητες λειτουργίας βοηθούν στη μείωση της παρεμβολής όταν εγκαθίστανται πολλαπλοί βρόχοι σε κοντινή απόσταση.

Για εγκαταστάσεις πάρκινγκ που απαιτούν αξιόπιστο έλεγχο ασφαλείας μπάρας, αυτός ο ανιχνευτής βρόχου για μπάρες πάρκινγκ συνδυάζει ενεργοποίηση οχήματος, μόνιμη παρακολούθηση παρουσίας, ρυθμιζόμενη ευαισθησία και προστασία από σύνθλιψη σε μια πρακτική λύση. Βοηθά στη βελτίωση της λειτουργίας της μπάρας κρατώντας την πύλη ανοιχτή όσο ένα όχημα παραμένει στην προστατευόμενη περιοχή και επιτρέποντας ελεγχόμενο κλείσιμο μόνο αφού το όχημα έχει καθαρίσει με ασφάλεια τον βρόχο επαγωγής.

• 1. Εύρος Ανίχνευσης 15-2000 μH
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, καλύπτοντας διάφορα μεγέθη και διαμορφώσεις βρόχων για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας. Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερμεγέθη φορτηγά, λεωφορεία κ.λπ.
• 2. Συμπαγής Πλευρά
  • Το συμπαγές και καλοσχεδιασμένο περίβλημα συνδυάζει όλες τις βιομηχανικές απαιτήσεις για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας την ενσωμάτωση αυτού του ανιχνευτή σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
• 3. Δυνατότητες Διαγνωστικών LED
  • Ολοκληρωμένες δυνατότητες διαγνωστικών επιτρέπουν την ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω LED, διασφαλίζοντας βέλτιστη απόδοση και μειώνοντας τον χρόνο διακοπής λειτουργίας.
• 4. Επιλέξιμος Χρόνος Παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει μια έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) όσο ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
• 5. Χρόνος Παρουσίας Βρόχου
  • Η παρεμβολή μεταξύ γειτονικών ανιχνευτών βρόχου μπορεί να αναγνωριστεί μέσω ενσωματωμένης ένδειξης και να εξαλειφθεί με την προσαρμογή της ρύθμισης συχνότητας, διασφαλίζοντας αξιόπιστη λειτουργία.
• 6. Δύο Ξεχωριστά Ρελέ Εξόδου
  • Ρελέ Παρουσίας Α: Παρέχει έξοδο παρουσίας και μπορεί να επεκταθεί για 0, 2, 5, 8, 10, 15, 20 ή 30 δευτερόλεπτα, προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 θέσεων.
  • Ρελέ Παλμού Β: Προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 θέσεων, προσφέρει παρουσία, παλμό κατά την είσοδο, παλμό κατά την έξοδο ή έξοδο σφάλματος, ενισχύοντας την ευελιξία ανίχνευσης.
• 7. Αυτόματη Ενίσχυση Ευαισθησίας (ASB)
  • Αυτή η λειτουργία ανιχνεύει αξιόπιστα συνδυασμούς μεγάλων φορτηγών-ρυμουλκούμενων και οχήματα με ψηλό σασί, ενισχύοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, διασφαλίζοντας ακριβή αναγνώριση.
• 8. Αυτόματη Αντιστάθμιση Περιβαλλοντικής Μετατόπισης
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμονομούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα της ανίχνευσης παρά τις μεταβαλλόμενες καιρικές και περιβαλλοντικές συνθήκες.
• 9. 10 Διακόπτες DIP
  • Ο σχεδιασμός των διακοπτών DIP στο περίβλημα καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, κάτι που είναι πολύ φιλικό προς τον χρήστη. Οι χρήστες μπορούν να ρυθμίσουν όλες τις λειτουργίες και στη συνέχεια να εγκαταστήσουν τον ανιχνευτή βρόχου.
• 10. Αντι-παρεμβολή διασταυρούμενης συνομιλίας.
  • Μέσω του διακόπτη DIP, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για την αποφυγή παρεμβολών διασταυρούμενης συνομιλίας που προκαλούνται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.

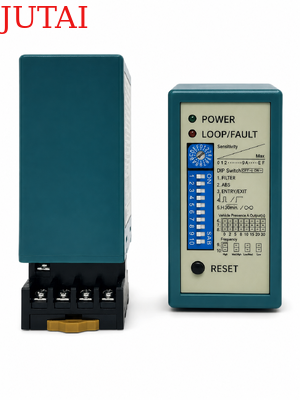

(1) LED Τροφοδοσίας: Κόκκινο LED Τροφοδοσίας υποδεικνύει "Τροφοδοσία ON"

• LED Ανίχνευσης: Συνεχώς αναμμένο: Υποδεικνύει ανίχνευση οχήματος.
• Αργή αναβοσβήνει: Υποδεικνύει βραχυκύκλωμα βρόχου ή ανεπαρκείς σπείρες μετά τον βρόχο.
• Γρήγορη αναβοσβήνει: Υποδεικνύει ανοιχτό κύκλωμα βρόχου ή υπερβολικές σπείρες μετά τον βρόχο.

• Η ευαισθησία του βρόχου μπορεί να ρυθμιστεί με το τριμπότ με την ένδειξη "Ευαισθησία". Ο χρήστης μπορεί να επιλέξει 16 διαφορετικές ρυθμίσεις περιστρέφοντας το τριμπότ, με το 0 να είναι η λιγότερο ευαίσθητη και το "F" η πιο ευαίσθητη.



1. Ρύθμιση DIP 1 & DIP 2 Ειδικές Λειτουργίες

2. Ρύθμιση DIP 3 & DIP 4 Έξοδος Ρελέ Β

3. Ρύθμιση DIP 5 Αυτόματη Επαναφορά

4. Ρύθμιση DIP 6 & DIP 7 & DIP 8 Καθυστέρηση Ρελέ Α

5. Ρύθμιση DIP 9 & DIP 10 Συχνότητα (40 K έως 100 KHz). Χρησιμοποιείται για την αποφυγή παρεμβολών

• Στην εφαρμογή, όπου έχουν εγκατασταθεί δύο ή περισσότεροι ανιχνευτές βρόχου και βρόχοι ανίχνευσης, ρυθμίστε έναν ανιχνευτή σε υψηλή συχνότητα και τον άλλο σε χαμηλή συχνότητα για να ελαχιστοποιήσετε τις επιπτώσεις της διασταυρούμενης συνομιλίας μεταξύ των δύο συστημάτων (Οι βρόχοι ανίχνευσης και οι ανιχνευτές πρέπει να τοποθετούνται σε απόσταση τουλάχιστον 2 μέτρων).

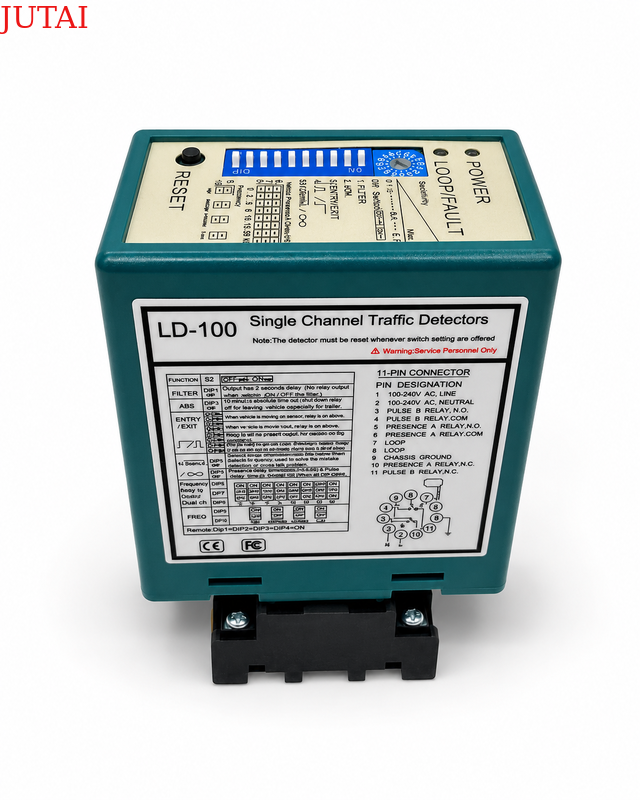

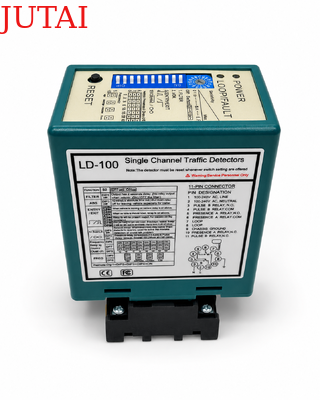

• Κουμπί Επαναφοράς: Παρακαλώ σημειώστε: Το LD-100 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες DIP.

• Εγκαταστήστε τον ανιχνευτή σε αδιάβροχο περίβλημα.
• Ο ανιχνευτής πρέπει να βρίσκεται όσο το δυνατόν πιο κοντά στον βρόχο ανίχνευσης.
• Ο ανιχνευτής πρέπει πάντα να εγκαθίσταται μακριά από ισχυρά μαγνητικά πεδία.
• Αποφύγετε τη δρομολόγηση καλωδίων υψηλής τάσης κοντά στους ανιχνευτές βρόχου.
• Μην εγκαθιστάτε τον ανιχνευτή σε δονούμενα αντικείμενα.

• Όταν το κουτί ελέγχου εγκαθίσταται εντός 10 μέτρων από τον βρόχο, μπορούν να χρησιμοποιηθούν κανονικά καλώδια για τη σύνδεση του κουτιού ελέγχου με τον βρόχο. Περισσότερο από 10 μέτρα απαιτεί τη χρήση θωρακισμένου καλωδίου 2 αγωγών. Μην υπερβαίνετε τα 30 μέτρα απόστασης μεταξύ του κουτιού ελέγχου και του βρόχου.



Οι βρόχοι σφραγίζονται χρησιμοποιώντας ένα εποξειδικό υλικό μαύρου χρώματος "γρήγορης πήξης" ή μαστίχα ζεστής πίσσας για να εναρμονιστούν με την επιφάνεια του οδοστρώματος.
