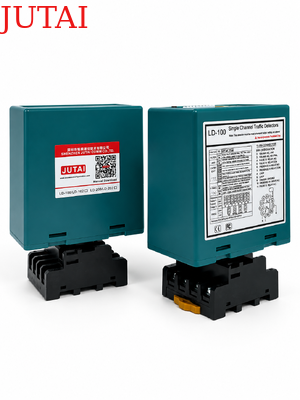

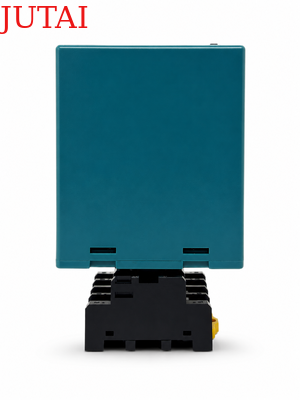

Ανιχνευτής βρόχου οχήματος υψηλής ευαισθησίας με λειτουργία ASB για ρυμουλκούμενα φορτηγών και οχήματα υψηλού σασί

Ονομασία μάρκας:	JUTAI
Αριθμός μοντέλου:	LD-102
MOQ:	Υποστήριξη 1-10 PC για δείγμα
τιμή:	30-38
Πληροφορίες συσκευασίας:	50 τεμάχια 1 κουτί
Όροι πληρωμής:	L/C,D/A,D/P,T/T,Western Union,Paypal,Alipay

Πληροφορίες λεπτομέρειας

Περιγραφή προϊόντων

Πληροφορίες λεπτομέρειας

Τόπος καταγωγής:

Shenzhen Κίνα

Πιστοποίηση:

CE FCC

Έγγραφο:

Τροφοδοσία τάσης:

100-240 VAC 48 έως 62 Hz

Τύπος εργασίας:

-40 έως +70 °C (-111°F έως +158°F)

Πακέτο:

Χαρτοκιβώτιο

Πεδίο αυτοστροφής:

20-2000 χμ.

Ευαισθησία:

16 οδός επιλέξιμη/Η υψηλότερη τιμή είναι 0,01% DL/L/Η χαμηλότερη τιμή είναι 2,56% DL/L

Χρόνοι απόκρισης:

10- 90 MS

Υγρασία:

95% μη συμπυκνωτικό

Κωδικός HS:

9033000090

Μέγεθος προϊόντος:

76*42*91,5 mm

Μέγεθος συσκευασίας:

136*86*52 mm

Καθαρό Βάρος:

195 γρ

Μικτό βάρος:

300 g

Έξοδος ρελέ:

Ρέλε παρουσίας / Ρέλε σφάλματος

Εγγύηση:

2 Έτος

Χρώμα:

Πράσινος

Σύνδεση βρόχου:

στριμμένο καλώδιο ζευγαριού

Ονομα:

Ανιχνευτής βρόχου οχήματος

Δυνατότητα προσφοράς:

5000 τμχ το μήνα

Περιγραφή προϊόντων

Ανιχνευτής κυκλώματος οχήματος υψηλής ευαισθησίας με λειτουργία ASB για φορτηγά ρυμουλκούμενα και οχήματα υψηλού πλαισίου

Ο ανιχνευτής κυκλώματος οχήματος υψηλής ευαισθησίας έχει σχεδιαστεί για αξιόπιστη ανίχνευση οχημάτων σε εφαρμογές που αφορούν φορτηγά, ρυμουλκούμενα, λεωφορεία, ημιρυμουλκούμενα και άλλα οχήματα υψηλού πλαισίου.Εργαζόμενοι με επαγωγικό βρόχο εγκατεστημένο κάτω από την επιφάνεια του δρόμου, ο ανιχνευτής εντοπίζει τις αλλαγές στην επαγωγικότητα βρόχου που προκαλούνται από μεταλλικά σώματα οχημάτων και παρέχει σταθερά σήματα μεταφοράς για τον συνδεδεμένο εξοπλισμό ελέγχου.Είναι κατάλληλο για τοποθεσίες όπου η παραδοσιακή ανίχνευση οχημάτων μπορεί να γίνει λιγότερο σταθερή λόγω της υψηλής καθαρότητας εδάφους, άνιση δομή πλαισίου ή διαφορετικό μέγεθος οχήματος.

Ένα βασικό χαρακτηριστικό είναι η λειτουργία αυτόματης αύξησης ευαισθησίας, ή ASB.Το ASB αυξάνει αυτόματα την ευαισθησία ανίχνευσης για να βοηθήσει στη διατήρηση της συνεχούς αναγνώρισης της παρουσίας του οχήματοςΑυτό είναι ιδιαίτερα χρήσιμο όταν μεγάλα φορτηγά ή ρυμουλκούμενα περνάνε πάνω από τον κύκλο επαγωγής, καθώς η κατανομή του μετάλλου κάτω από αυτά τα οχήματα μπορεί να διαφέρει σημαντικά από το εμπρός προς το πίσω μέρος.Η διατήρηση σταθερής ανίχνευσης συμβάλλει στη μείωση του κινδύνου απώλειας σήματος ενώ το όχημα εξακολουθεί να βρίσκεται ή να διασχίζει την περιοχή της βρόχας.

Ο ανιχνευτής παρέχει επίσης 16 επιλέξιμα επίπεδα ευαισθησίας, επιτρέποντας στους εγκαταστάτες να ρυθμίζουν την απόδοση ανίχνευσης ανάλογα με τις διαστάσεις του βρόχου, το βάθος εγκατάστασης, τις ηλεκτρομαγνητικές συνθήκες,και τύπους οχημάτων-στόχουςΤο ευρύ εύρος επαγωγικότητάς του 15~2000 μH υποστηρίζει διαφορετικά μεγέθη βρόχων, σχήματα και αριθμούς στροφών, παρέχοντας ευελιξία για διάφορα περιβάλλοντα εγκατάστασης.Τέσσερις επιλέξιμες συχνότητες λειτουργίας μπορούν να ρυθμιστούν όταν εγκατασταθούν πολλαπλά βρόχια κοντά, συμβάλλοντας στη μείωση της ηλεκτρομαγνητικής διασταύρωσης μεταξύ γειτονικών ζωνών ανίχνευσης.

Οι ευέλικτες λειτουργίες ρελέ υποστηρίζουν την παρακολούθηση της παρουσίας του οχήματος, τις εφαρμογές εισόδου και εξόδου.Μόνιμη κατάσταση παρουσίας μπορεί συνεχώς να διατηρήσει την έξοδο, ενώ ένα όχημα παραμένει πάνω από το βρόχοΟι ρυθμιζόμενες καθυστερήσεις απελευθέρωσης του ρελέα υποστηρίζουν επίσης έναν πιο ομαλό συντονισμό με φραγμούς, πύλες, κάμερες,και άλλα συστήματα ελέγχου.

Αυτός ο ανιχνευτής κυκλώματος οχημάτων υψηλής ευαισθησίας είναι κατάλληλος για εισόδους φορτηγών, χώρους εφοδιασμού, αποθήκες, βιομηχανικές εγκαταστάσεις, συστήματα γεφυρών ζύγισης, οδούς διοδίων, φραγμούς στάθμευσης, χώρους φόρτωσης,και σημεία ελέγχου πρόσβασης που εξυπηρετούν τύπους μικτών οχημάτωνΗ ευαισθησία του ρυθμίζεται, η λειτουργία ASB, ευρεία συμβατότητα επαγωγικότητας,και ρυθμιζόμενο έλεγχο ρελέ παρέχουν μια πρακτική λύση για την αξιόπιστη ανίχνευση τόσο των τυποποιημένων οχημάτων όσο και των προκλητικών οχημάτων υψηλού πλαισίου.

Vehicle loop detector

Χαρακτηριστικά

1. 15-2000 μh Περιοχή ανίχνευσης
- Ο ανιχνευτής βρόχου υποστηρίζει ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, χωρίζοντας διάφορα μεγέθη βρόχου και διαμορφώσεις για ευπροσάρμοστη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας. Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερυψωμένα φορτηγά, λεωφορεία και ούτω καθεξής.

2- Η συμπαγή πλευρά.
- Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.

3. Δυναμίες διάγνωσης LED
- Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση των προβλημάτων κυκλώματος και εγκατάστασης και εμφανίζονται μέσω LED, εξασφαλίζοντας βέλτιστες επιδόσεις και μειώνοντας τον χρόνο στάσιμης λειτουργίας.

4. Επιλέξιμος χρόνος παρουσίας
- Η έξοδος του ρελέα παρουσίας μπορεί να επιλεγεί ώστε να περιορίζεται η έξοδος ανίχνευσης σε καθορισμένο χρόνο (περισσότερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.

5Χρόνος παρουσίας βρόχου.
- Οι παρεμβολές μεταξύ παρακείμενων ανιχνευτών βρόχου μπορούν να εντοπιστούν μέσω ολοκληρωμένης ένδειξης και να εξαλειφθούν με ρύθμιση της ρύθμισης συχνότητας, εξασφαλίζοντας την αξιόπιστη λειτουργία.

6Δύο ξεχωριστοί αναμεταδιδαστές εξόδου.
- Πρόσωπο αναμεταδότης Α: παρέχει έξοδο παρουσίας και μπορεί να επεκταθεί για 0, 2, 5, 8, 10, 15, 20 ή 30 δευτερόλεπτα, προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 οδών.
- Αναμεταδότης παλμού Β: Προγραμματίζεται με εξωτερικούς διακόπτες DIP 10 οδών, προσφέρει παρουσία, παλμό κατά την είσοδο, παλμό κατά την έξοδο ή αποτυχημένη έξοδο, βελτιώνοντας την ευελιξία ανίχνευσης.

7Αυτοματοποιημένη ενίσχυση ευαισθησίας (ASB)
- Το χαρακτηριστικό αυτό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγού-ρυμουλκούμενου και οχήματα υψηλού επιπέδου αυξάνοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, εξασφαλίζοντας ακριβή ταυτοποίηση.

8Αυτοματοποιημένη αποζημίωση για περιβαλλοντική παρακμή
- Οι ανιχνευτές βρόχων (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμολογούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών,διατήρηση της ακρίβειας και της σταθερότητας ανίχνευσης παρά τις μεταβαλλόμενες συνθήκες καιρού και περιβαλλοντικούς παράγοντες.

9. 10 Κλείστρο υποβάθρου
- Η σχεδίαση του κυλίνδρου βύθισης στο κέλυφος καθιστά την ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, γεγονός που είναι πολύ φιλικό προς το χρήστη για τους χρήστες.Οι χρήστες μπορούν να ορίσουν όλες τις λειτουργίες πρώτα και στη συνέχεια να εγκαταστήσετε τον ανιχνευτή βρόχου.

10Αντι-διασταλτική παρεμβολή.
- Μέσα από τον διακόπτη βύθισης, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποφευχθεί η παρεμβολή της διασταύρωσης που προκαλείται από την εγκατάσταση δύο περιτυλίξεων βρόχου πολύ κοντά.

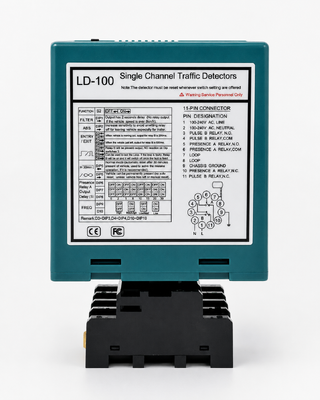

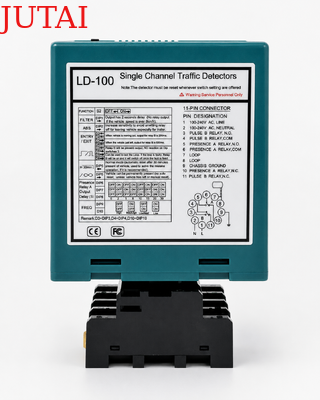

Σύνδεση

vehicle loop detector connection

connection

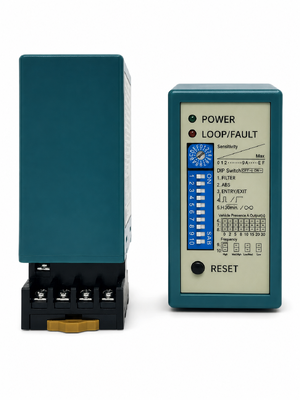

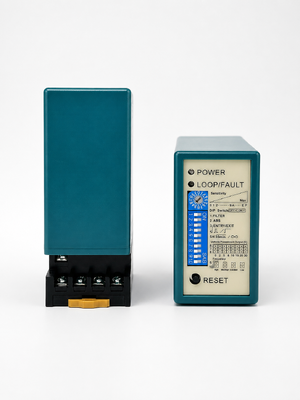

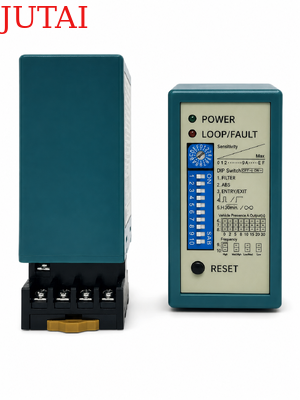

Ενδείξεις και διακόπτης:

(1)Προβολέας ηλεκτρικής ενέργειας: Ερυθρό LED ηλεκτρικής ενέργειας υποδηλώνει "Προβολέας ενεργοποιημένος"

Ανίχνευση LED: συνεχώς ενεργοποιημένο: Δείχνει ανίχνευση οχήματος.
Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκυκλώσει ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι επαρκής.
Γρήγορο ανοιγόκλεισμα: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι έχει περάσει πάρα πολλές στροφές μετά τον βρόχο.

(2)Σύνδεσμος 1 (Trimpot), επιλογή ευαισθησίας

Η ευαισθησία του βρόχου μπορεί να ρυθμιστεί από το τρίμποτ με την ετικέτα "Sensitivity".με το να περιστρέφουμε το τρισδιάστατο με το 0 να είναι το λιγότερο ευαίσθητο και το F το πιο ευαίσθητο.

(3) Διακόπτης 2 (Ρυθμίσεις διακόπτη χαμηλής ταχύτητας)

1.DIP 1 & DIP 2 Εγκατάσταση ειδικών λειτουργιών

vehicle loop deetector

2. DIP 3 & DIP 4 ρύθμιση αναμεταδότης Β έξοδος

vehicle loop detector

3. Ρυθμίσεις DIP 5 Επαναφορά αυτόματης λειτουργίας

vehicle loop detector

4. DIP 6 & DIP 7 & DIP 8 Ρυθμισμός αναμεταδότης Α καθυστέρηση

vehicle loop detector

5Χρησιμοποιείται για την αποφυγή των παρεμβολών.

vehicle loop detector

Στην εφαρμογή, όταν έχουν εγκατασταθεί δύο ή περισσότεροι ανιχνευτές βρόχων και βρόχοι ανίχνευσης, ορίζεται έναςΟ ανιχνευτής σε υψηλή συχνότητα και ο άλλος σε χαμηλή συχνότητα για την ελαχιστοποίηση των επιπτώσεων της διασταυρούμενης ομιλίας μεταξύ των δύο συστημάτων ((Οι βρόχοι ανίχνευσης και οι ανιχνευτές πρέπει να τοποθετούνται τουλάχιστον 2 μέτρα μακριά).
Κουμπί επαναφοράς:Σημείωση: Το LD-100 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή στη ρύθμιση των διακόπτες Dip.

Θέση και εγκατάσταση του ανιχνευτή:

Τοποθετήστε τον ανιχνευτή σε στερεό περίβλημα.
Ο ανιχνευτής πρέπει να είναι όσο το δυνατόν πιο κοντά στον κύκλο ανίχνευσης.
Ο ανιχνευτής πρέπει πάντα να τοποθετείται μακριά από ισχυρά μαγνητικά πεδία.
Αποφύγετε να χρησιμοποιείτε καλώδια υψηλής τάσης κοντά στους ανιχνευτές βρόχων.
Μην εγκαταστήσετε τον ανιχνευτή σε δονητικά αντικείμενα.
Όταν το κουτί ελέγχου είναι εγκατεστημένο σε απόσταση 10 μέτρων από τον βρόχο, μπορούν να χρησιμοποιηθούν κανονικά καλώδια για τη σύνδεση του κουτιού ελέγχου με τον βρόχο.Δεν πρέπει να υπερβαίνει τα 30 μέτρα απόσταση μεταξύ του κουτιού ελέγχου και του βρόχου.

Εγκατάσταση βρόχου:

Οι βρόχοι σφραγίζονται χρησιμοποιώντας ένα μαύρο σύνθετο epoxy ή καυτό μαστίγιο βιθούμιου για να αναμειγνύονται με το δρόμοεπιφάνεια.

vehicle loop detector

Τα προβλήματα.σεκμετάλλευση:

Πιστοποίηση

vehicle loop detector

Σειρά προϊόντων

ΛΔ-100	LD-102	LD-200	ΛΔ-202	JTHT-11
Ενιαίο κανάλι 100-240 V AC	Ενιαίο κανάλι 12-24 V AC/DC	Δύο κανάλια 100-240 V AC	Δύο κανάλια 12-24 V AV/DC	Καλώδιο κυλίνδρου 305 m σπείρα τεφλόνου
