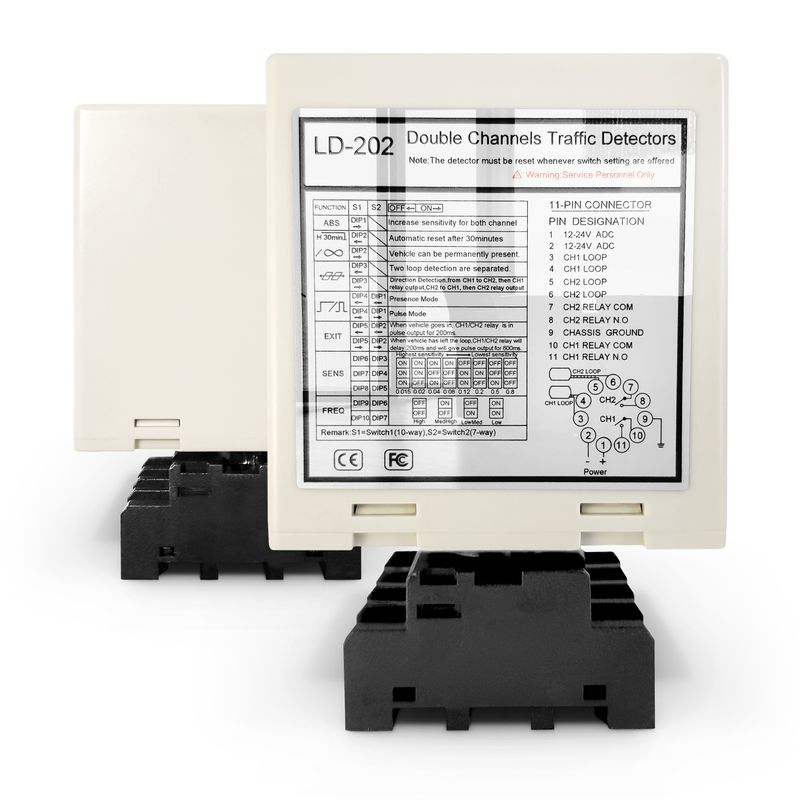

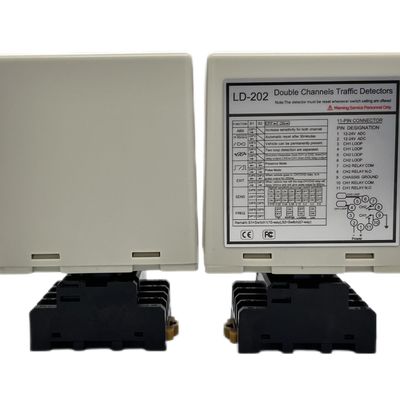

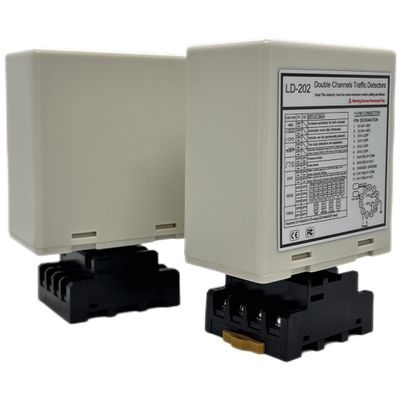

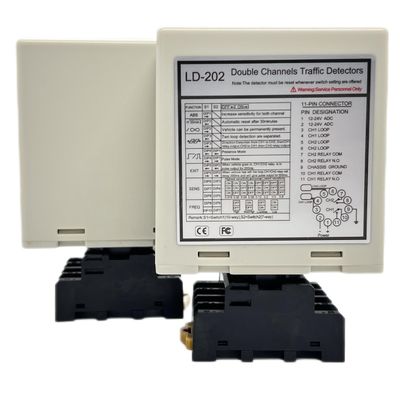

Ανιχνευτής διπλού καναλιού για AGV Safety - Πρόληψη σύγκρουσης & Διαγνωστικά LED σε πραγματικό χρόνο & ανθεκτικό

Τα Automated Guided Vehicles (AGVs) φέρνουν επανάσταση στα logistics και στην κατασκευή, ενισχύοντας την αποδοτικότητα και την παραγωγικότητα. Ωστόσο, η ασφαλής λειτουργία τους σε δυναμικά βιομηχανικά περιβάλλοντα είναι κρίσιμη. Η διασφάλιση της πλοήγησης των AGV σε πολυσύχναστα εργοστασιακά πατώματα ή αποθήκες χωρίς επεισόδια απαιτεί εξελιγμένη και αξιόπιστη τεχνολογία ανίχνευσης. Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI παρέχει μια στιβαρή λύση ειδικά σχεδιασμένη για να βελτιώνει την ασφάλεια AGV, να αποτρέπει συγκρούσεις και να διασφαλίζει χρόνο λειτουργίας του συστήματος μέσω διαγνωστικών σε πραγματικό χρόνο.

Προληπτική πρόληψη σύγκρουσης σε αυτοματοποιημένα περιβάλλοντα

Η βασική λειτουργία στην ασφάλεια AGV είναι η αξιόπιστη ανίχνευση εμποδίων και παρουσίας. Ο ανιχνευτής δύο καναλιών της JUTAI υπερέχει σε αυτόν τον ρόλο. Ενσωματωμένο σε βρόχους δαπέδου σε διασταυρώσεις, σταθμούς φόρτισης, πόρτες ή άλλες κρίσιμες ζώνες, οι δυνατότητες ανίχνευσης ακριβείας του ανιχνεύουν αξιόπιστα την παρουσία AGV ή άλλα πιθανά εμπόδια όπως περονοφόρα ανυψωτικά ή καρότσια προσωπικού. Η διαμόρφωση δύο καναλιών επιτρέπει εξελιγμένη λογική ασφάλειας, όπως επιβεβαίωση παρουσίας εντός μιας ζώνης ή ανίχνευση κατεύθυνσης ταξιδιού, ενεργοποίηση απαραίτητων ειδοποιήσεων ή εντολή στο AGV να επιβραδύνει ή να σταματήσει. Αυτή η προληπτική ανίχνευση είναι θεμελιώδης για την πρόληψη δαπανηρών συγκρούσεων, την προστασία πολύτιμων περιουσιακών στοιχείων και τη διασφάλιση ενός ασφαλέστερου εργασιακού περιβάλλοντος.

Μεγιστοποιήστε το χρόνο λειτουργίας με διαγνωστικά LED σε πραγματικό χρόνο

Σε βιομηχανικά περιβάλλοντα με γρήγορο ρυθμό, η ελαχιστοποίηση του χρόνου διακοπής λειτουργίας είναι ζωτικής σημασίας για τη διατήρηση της παραγωγικότητας. Ο ανιχνευτής διπλού καναλιού JUTAI διαθέτει διαισθητικά διαγνωστικά LED σε πραγματικό χρόνο. Οι καθαρές οπτικές ενδείξεις παρέχουν άμεσες ενημερώσεις κατάστασης σχετικά με την τροφοδοσία, την ακεραιότητα βρόχου και τις συνθήκες σφάλματος και για τα δύο κανάλια. Αυτό επιτρέπει στο προσωπικό συντήρησης να αξιολογεί άμεσα την κατάσταση λειτουργίας του ανιχνευτή και να εντοπίζει γρήγορα τυχόν πιθανά προβλήματα χωρίς να απαιτείται εξειδικευμένος διαγνωστικός εξοπλισμός. Η εύκολη και γρήγορη αντιμετώπιση προβλημάτων μεταφράζεται άμεσα σε αυξημένη διαθεσιμότητα συστήματος AGV και πιο αποτελεσματικές ροές εργασιών συντήρησης, διατηρώντας την ομαλή λειτουργία των αυτοματοποιημένων λειτουργιών σας.

Στιβαρή σχεδίαση για απαιτητικές βιομηχανικές συνθήκες

Τα βιομηχανικά περιβάλλοντα παρουσιάζουν μοναδικές προκλήσεις, όπως σκόνη, κραδασμούς, διακυμάνσεις θερμοκρασίας και πιθανές φυσικές επιπτώσεις. Τα εξαρτήματα ασφαλείας AGV πρέπει να είναι κατασκευασμένα για να αντέχουν αυτές τις συνθήκες. Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI διαθέτει μια στιβαρή, βιομηχανικής ποιότητας κατασκευή σχεδιασμένη για μακροπρόθεσμη αξιοπιστία σε απαιτητικές ρυθμίσεις. Το ανθεκτικό περίβλημα και τα ποιοτικά εξαρτήματά του εξασφαλίζουν σταθερή απόδοση παρά τους περιβαλλοντικούς στρεσογόνους παράγοντες, παρέχοντας μια αξιόπιστη λύση ανίχνευσης που υποστηρίζει τη συνεχή και αποτελεσματική λειτουργία του στόλου AGV σας. Εμπιστευτείτε την JUTAI για ανθεκτικότητα που ταιριάζει στις λειτουργικές σας απαιτήσεις.

Ασφαλίστε τις λειτουργίες AGV σας με το JUTAI

Βελτιώστε την ασφάλεια και την αποτελεσματικότητα των συστημάτων AGV σας. Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI προσφέρει τις βασικές δυνατότητες πρόληψης σύγκρουσης, εύχρηστα διαγνωστικά και στιβαρό σχεδιασμό που απαιτούνται για σύγχρονα αυτοματοποιημένα περιβάλλοντα.

Χαρακτηριστικό

• 1. Εύρος ανίχνευσης 15-2000 μh
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ φάσμα ανίχνευσης από 15 µH έως 2000 µH, προσφέροντας διάφορα μεγέθη βρόχων και διαμορφώσεις για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
  • Η ευρεία γκάμα ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλετών, αυτοκινήτων, φορτηγών εξαιρετικά μεγάλου μήκους, λεωφορείων και ούτω καθεξής

• 2. Συμπαγής πλευρά
  • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.

• 3. Διαγνωστικές Δυνατότητες & Ένδειξη LED
  • Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση των προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω της κατάστασης LED, διασφαλίζοντας βέλτιστη απόδοση και μειώνοντας το χρόνο διακοπής λειτουργίας.

• 4. Επιλέξιμος χρόνος παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει την έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) ενώ ένα όχημα παραμένει στο βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.

• 5. Αυτόματη ενίσχυση ευαισθησίας (ASB)
  • Αυτή η λειτουργία εντοπίζει αξιόπιστα μεγάλους συνδυασμούς φορτηγών-ρυμουλκών και οχήματα με ψηλό κρεβάτι, αυξάνοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση του οχήματος, διασφαλίζοντας ακριβή αναγνώριση.

• 6. Αυτόματη Αποζημίωση Μετακίνησης Περιβάλλοντος
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται αυτόματα και βαθμονομούνται στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα ανίχνευσης παρά τους ποικίλους καιρικούς και περιβαλλοντικούς παράγοντες.

• 7. 17 Ρύθμιση Dip Switch
  • Ο σχεδιασμός του διακόπτη βύθισης στο κέλυφος καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και πιο ξεκάθαρη, κάτι που είναι πολύ φιλικό προς το χρήστη για τους χρήστες. Οι χρήστες μπορούν πρώτα να ρυθμίσουν όλες τις λειτουργίες και μετά να εγκαταστήσουν τον ανιχνευτή βρόχου.

• 8. Τα διπλά κανάλια λειτουργούν συνεργατικά ή ανεξάρτητα
  • Ο ανιχνευτής βρόχου διπλού καναλιού μπορεί να χρησιμοποιηθεί ως εκδόσεις δύο καναλιών, Υποστηρίζει δύο ανεξάρτητα κανάλια ανίχνευσης.
  • Επιτρέποντας επίσης την ταυτόχρονη παρακολούθηση πολλαπλών βρόχων, ο ανιχνευτής βρόχου έχει τη δυνατότητα να αναγνωρίζει την κατεύθυνση σε εφαρμογές ενός καναλιού. ενισχύοντας την ευελιξία και την ακρίβεια της ανίχνευσης οχημάτων.

• 9. Anti-crosstalk παρεμβολές.
  • Μέσω του διακόπτη dip, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποφευχθεί η παρεμβολή παρεμβολής που προκαλείται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.





---

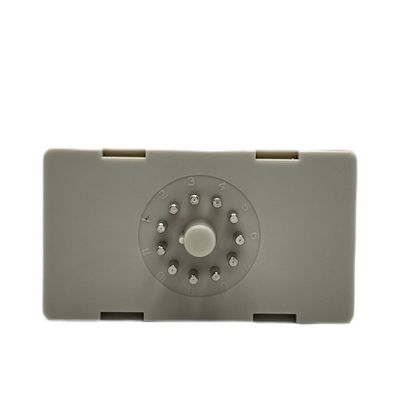

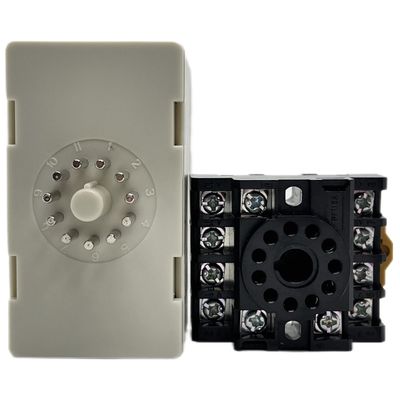

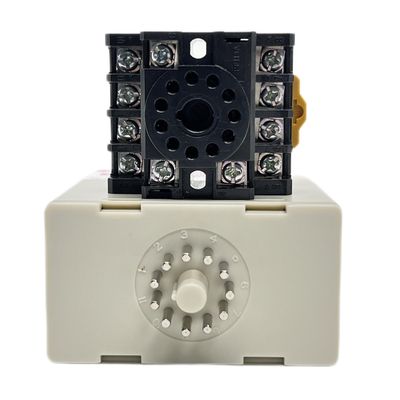

Συνδέσεις







Τρόποι Λειτουργίας

Ο ανιχνευτής της σειράς LD-200 μπορεί να διαμορφωθεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:

Λειτουργία παρουσίας	Παλμική λειτουργία
Λειτουργία παρουσίας λογικής AB (Λειτουργία φραγμού)	Λειτουργία παλμού λογικής AB (Λογική μέτρησης)



Υποδεικνύει και διακόπτει

❀ Ενδεικτική λυχνία τροφοδοσίας: Η ΚΟΚΚΙΝΗ λυχνία LED τροφοδοσίας υποδεικνύει "Power ON"

• CH1 Led ανίχνευσης: Συνεχώς αναμμένο: Υποδεικνύει ανίχνευση οχήματος.

• Αναβοσβήνει αργά: Υποδεικνύει ότι ο βρόχος είναι βραχυκύκλωμα ή ο αριθμός των περιστροφών μετά τον βρόχο δεν είναι αρκετός.

• Αναβοσβήνει γρήγορα: Υποδεικνύει ότι ο βρόχος είναι ανοιχτό κύκλωμα ή πάρα πολλές στροφές μετά τον βρόχο.

• CH2 Led ανίχνευσης: Συνεχώς αναμμένο: Υποδεικνύει ανίχνευση οχήματος.

• Αναβοσβήνει αργά: Υποδεικνύει ότι ο βρόχος είναι βραχυκύκλωμα ή ο αριθμός των περιστροφών μετά τον βρόχο δεν είναι αρκετός.

• Αναβοσβήνει γρήγορα: Υποδεικνύει ότι ο βρόχος είναι ανοιχτό κύκλωμα ή πάρα πολλές στροφές μετά τον βρόχο.



❀Επιλογή ευαισθησίας

• Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμιστούν από τη ρύθμιση του διακόπτη 7 κατευθύνσεων και τη ρύθμιση του διακόπτη 10 κατευθύνσεων.

• Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις αλλάζοντας τη ρύθμιση του dip-switch σε διαφορετικές λειτουργίες όπως στοπαρακάτω πίνακες ρύθμισης dip-switch. Dip switch 6, 7 και 8 για επιλογή ευαισθησίας CH1 με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.

• Dip switch 3, 4 και 5 για επιλογή ευαισθησίας CH2 με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.







❀Διακόπτης1=S1:Επιλογή συνάρτησης βρόχου καναλιού 1 (Διακόπτης Dip 10 Way)

• (Διακόπτης 1) Αύξηση ειδικής ευαισθησίας DIP1 & DIP2 και για τα δύο τρέιλερ (και τα δύο κανάλια)











• (Διακόπτης1=S1)D3,D4,D5 and(Switch2=S2)D1,D2 Ρύθμιση ειδικών λειτουργιών (Λειτουργία 1,2,3 ΚατεύθυνσηΑνίχνευση. Λειτουργία 4,5,6 Κανονική λειτουργία, ανίχνευση δύο βρόχων διαχωρίζονται.)







• (Διακόπτης1=S1)D6 & D7 & D8 και (Διακόπτης2=S2)D3 & D4 & D5 Ρύθμιση επιλογής ευαισθησίας CH1 και CH2.(Επιλογές οκτώ επιπέδων)







• (Switch1=S1)D9 & D10 και (Switch2=S2)D6,D7 Ρύθμιση συχνότητας (20 K έως 100 KHz).

Κουμπί επαναφοράς: Σημείωση: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες Dip.







Εγκατάσταση βρόχου

Οι θηλιές σφραγίζονται χρησιμοποιώντας μια μαύρη εποξειδική ένωση "ταχείας πήξης" ή καυτή μαστίχα ασφάλτου για να αναμειχθούν με την επιφάνεια του οδοστρώματος.



Κατά την εγκατάσταση, κρατήστε το βύσμα και την πρίζα του προϊόντος στην κατακόρυφη κατεύθυνση







Αντιμετώπιση προβλημάτων







---



Σειρά προϊόντων

LD-100	LD-102	LD-200	LD-202	JTHT-11
Μονοκαναλικό 100-240 V AC	Μονοκαναλικό 12-24 V AC/DC	Διπλό κανάλι 100-240 V AC	Διπλό κανάλι 12-24 V AV/DC	Καλώδιο βρόχου Πηνίο τεφλόν 305 m
