Βρόχος δύο καναλιών με ειδοποίηση σφάλματος | Αξιόπιστη Λειτουργία & Anti-crosstalk παρεμβολές

Στα συστήματα ελέγχου πρόσβασης κρίσιμης σημασίας, διαχείρισης κυκλοφορίας και βιομηχανικού αυτοματισμού, η αξιοπιστία δεν είναι απλώς ένα χαρακτηριστικό – είναι απαραίτητο. Ο χρόνος διακοπής λειτουργίας του συστήματος σημαίνει διακοπή, πιθανούς κινδύνους για την ασφάλεια και αυξημένο λειτουργικό κόστος. Ο ανιχνευτής βρόχου δύο καναλιών JUTAI έχει σχεδιαστεί από την αρχή για αξιόπιστη, συνεχή λειτουργία, ενσωματώνοντας έξυπνες ειδοποιήσεις σφαλμάτων και ισχυρή τεχνολογία κατά των παρεμβολών για να διατηρεί τα συστήματά σας να λειτουργούν ομαλά και προβλέψιμα.

Προληπτική συντήρηση με ενσωματωμένες ειδοποιήσεις σφαλμάτων

Η αντιμετώπιση προβλημάτων με τον ανιχνευτή βρόχου μπορεί να είναι χρονοβόρα και απογοητευτική. Ο ανιχνευτής δύο καναλιών JUTAI απλοποιεί τη συντήρηση με το ενσωματωμένο σύστημα ειδοποίησης σφαλμάτων. Οι ενσωματωμένες διαγνωστικές δυνατότητες, που συχνά υποδεικνύονται από καθαρά οπτικά LED, παρέχουν άμεση ανατροφοδότηση σχετικά με την κατάσταση των συνδεδεμένων επαγωγικών βρόχων. Οι τεχνικοί μπορούν να εντοπίσουν γρήγορα πιθανά προβλήματα όπως βραχυκύκλωμα βρόχου, ανοιχτά κυκλώματα ή σημαντικές αλλαγές επαγωγής χωρίς εκτεταμένες δοκιμές. Αυτή η προληπτική διαγνωστική λειτουργία μειώνει δραστικά τον χρόνο αντιμετώπισης προβλημάτων, ελαχιστοποιεί το χρόνο διακοπής λειτουργίας του συστήματος και επιτρέπει τη γρήγορη, στοχευμένη συντήρηση, διασφαλίζοντας ότι οι λειτουργίες σας παραμένουν αποτελεσματικές. Η JUTAI σας εξουσιοδοτεί με τις πληροφορίες που χρειάζεστε για αποτελεσματική συντήρηση.

Σταθερή απόδοση χωρίς παρεμβολές

Οι εγκαταστάσεις συχνά περιλαμβάνουν πολλαπλούς βρόχους που λειτουργούν σε κοντινή απόσταση ή περιβάλλοντα με σημαντικό ηλεκτρικό θόρυβο, δημιουργώντας τη δυνατότητα παρεμβολής και παρεμβολών. Αυτό μπορεί να οδηγήσει σε χαμένες ανιχνεύσεις ή ψευδείς ενεργοποιήσεις, μειώνοντας την αξιοπιστία του συστήματος. Ο ανιχνευτής βρόχου δύο καναλιών JUTAI αντιμετωπίζει άμεσα αυτήν την πρόκληση με προηγμένη τεχνολογία κατά των παρεμβολών κατά των σταυροειδών. Διαθέτοντας δυνατότητες όπως ρυθμιζόμενες συχνότητες λειτουργίας, ο ανιχνευτής επιτρέπει στους εγκαταστάτες να επιλέγουν διαφορετικές ρυθμίσεις για κάθε κανάλι ή γειτονικούς ανιχνευτές. Αυτό ελαχιστοποιεί την πιθανότητα παρεμβολών, διασφαλίζοντας την ακεραιότητα του σήματος και παρέχοντας σταθερή, ακριβή ανίχνευση οχήματος στον οποίο μπορείτε να βασίζεστε συνεχώς, ακόμη και σε πολύπλοκα ή ηλεκτρικά θορυβώδη περιβάλλοντα.

Σχεδιασμένο για αξιόπιστη, μακροπρόθεσμη λειτουργία

Η αξιοπιστία είναι κάτι περισσότερο από μεμονωμένα χαρακτηριστικά. είναι ενσωματωμένο στο σχεδιασμό του πυρήνα. Η JUTAI συνδυάζει τα πλεονεκτήματα των ειδοποιήσεων σφαλμάτων και της τεχνολογίας κατά των παρεμβολών με στιβαρή μηχανική και εξαρτήματα υψηλής ποιότητας. Αυτή η δέσμευση διασφαλίζει ότι ο ανιχνευτής βρόχου δύο καναλιών παρέχει σταθερή, αξιόπιστη απόδοση χρόνο με το χρόνο, υπό απαιτητικές συνθήκες λειτουργίας. Από την ασφαλή πρόσβαση στην πύλη έως τις σύνθετες διασταυρώσεις κυκλοφορίας, μπορείτε να εμπιστευτείτε τους ανιχνευτές JUTAI για να παρέχουν την αξιόπιστη λειτουργία που απαιτείται για απρόσκοπτη ενσωμάτωση και διαρκή απόδοση στα κρίσιμα συστήματά σας.

Επιλέξτε Αξιοπιστία, Ελαχιστοποίηση του χρόνου διακοπής λειτουργίας

Επενδύστε στη λειτουργική ασφάλεια με έναν ανιχνευτή βρόχου σχεδιασμένο για σταθερότητα. Ο ανιχνευτής βρόχου δύο καναλιών JUTAI με ειδοποιήσεις σφαλμάτων και τεχνολογία κατά των παρεμβολών παρέχει την ηρεμία που συνοδεύεται από μειωμένο χρόνο διακοπής λειτουργίας, ευκολότερη συντήρηση και σταθερά αξιόπιστη απόδοση.

Χαρακτηριστικό

• 1. Εύρος ανίχνευσης 15-2000 μh
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ φάσμα ανίχνευσης από 15 µH έως 2000 µH, προσφέροντας διάφορα μεγέθη βρόχων και διαμορφώσεις για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
  • Η ευρεία γκάμα ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλετών, αυτοκινήτων, φορτηγών εξαιρετικά μεγάλου μήκους, λεωφορείων και ούτω καθεξής

• 2. Συμπαγής πλευρά
  • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.

• 3. Διαγνωστικές Δυνατότητες & Ένδειξη LED
  • Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση των προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω της κατάστασης LED, διασφαλίζοντας βέλτιστη απόδοση και μειώνοντας το χρόνο διακοπής λειτουργίας.

• 4. Επιλέξιμος χρόνος παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει την έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) ενώ ένα όχημα παραμένει στο βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.

• 5. Αυτόματη ενίσχυση ευαισθησίας (ASB)
  • Αυτή η λειτουργία εντοπίζει αξιόπιστα μεγάλους συνδυασμούς φορτηγών-ρυμουλκών και οχήματα με ψηλό κρεβάτι, αυξάνοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση του οχήματος, διασφαλίζοντας ακριβή αναγνώριση.

• 6. Αυτόματη Αποζημίωση Μετακίνησης Περιβάλλοντος
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται αυτόματα και βαθμονομούνται στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα ανίχνευσης παρά τους ποικίλους καιρικούς και περιβαλλοντικούς παράγοντες.

• 7. 17 Ρύθμιση Dip Switch
  • Ο σχεδιασμός του διακόπτη βύθισης στο κέλυφος καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και πιο ξεκάθαρη, κάτι που είναι πολύ φιλικό προς το χρήστη για τους χρήστες. Οι χρήστες μπορούν πρώτα να ρυθμίσουν όλες τις λειτουργίες και μετά να εγκαταστήσουν τον ανιχνευτή βρόχου.

• 8. Τα διπλά κανάλια λειτουργούν συνεργατικά ή ανεξάρτητα
  • Ο ανιχνευτής βρόχου διπλού καναλιού μπορεί να χρησιμοποιηθεί ως εκδόσεις δύο καναλιών, Υποστηρίζει δύο ανεξάρτητα κανάλια ανίχνευσης.
  • Επιτρέποντας επίσης την ταυτόχρονη παρακολούθηση πολλαπλών βρόχων, ο ανιχνευτής βρόχου έχει τη δυνατότητα να αναγνωρίζει την κατεύθυνση σε εφαρμογές ενός καναλιού. ενισχύοντας την ευελιξία και την ακρίβεια της ανίχνευσης οχημάτων.

• 9. Anti-crosstalk παρεμβολές.
  • Μέσω του διακόπτη dip, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποφευχθεί η παρεμβολή παρεμβολής που προκαλείται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.





---



Συνδέσεις







Τρόποι Λειτουργίας

Ο ανιχνευτής της σειράς LD-200 μπορεί να διαμορφωθεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:

Λειτουργία παρουσίας	Παλμική λειτουργία
Λειτουργία παρουσίας λογικής AB (Λειτουργία φραγμού)	Λειτουργία παλμών λογικής AB (Λογική μέτρησης)



Υποδεικνύει και διακόπτει

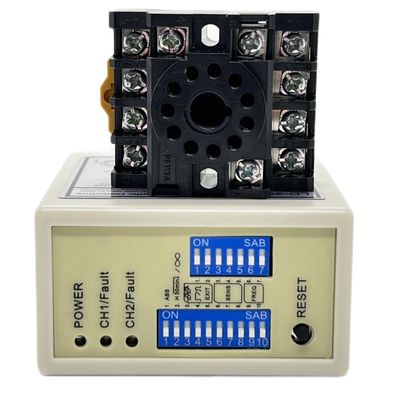

❀ Ενδεικτική λυχνία τροφοδοσίας: Η ΚΟΚΚΙΝΗ λυχνία LED τροφοδοσίας υποδεικνύει "Power ON"

• CH1 Led ανίχνευσης: Συνεχώς αναμμένο: Υποδεικνύει ανίχνευση οχήματος.

• Αναβοσβήνει αργά: Υποδεικνύει ότι ο βρόχος είναι βραχυκύκλωμα ή ο αριθμός των περιστροφών μετά τον βρόχο δεν είναι αρκετός.

• Αναβοσβήνει γρήγορα: Υποδεικνύει ότι ο βρόχος είναι ανοιχτό κύκλωμα ή πάρα πολλές στροφές μετά τον βρόχο.

• CH2 Led ανίχνευσης: Συνεχώς αναμμένο: Υποδεικνύει ανίχνευση οχήματος.

• Αναβοσβήνει αργά: Υποδεικνύει ότι ο βρόχος είναι βραχυκύκλωμα ή ο αριθμός των περιστροφών μετά τον βρόχο δεν είναι αρκετός.

• Αναβοσβήνει γρήγορα: Υποδεικνύει ότι ο βρόχος είναι ανοιχτό κύκλωμα ή πάρα πολλές στροφές μετά τον βρόχο.



❀Επιλογή ευαισθησίας

• Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμιστούν από τη ρύθμιση του διακόπτη 7 κατευθύνσεων και τη ρύθμιση του διακόπτη 10 κατευθύνσεων.

• Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις αλλάζοντας τη ρύθμιση του dip-switch σε διαφορετικές λειτουργίες όπως στοπαρακάτω πίνακες ρύθμισης dip-switch. Dip switch 6, 7 και 8 για επιλογή ευαισθησίας CH1 με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.

• Dip switch 3, 4 και 5 για επιλογή ευαισθησίας CH2 με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.







❀Διακόπτης1=S1:Επιλογή συνάρτησης βρόχου καναλιού 1 (Διακόπτης Dip 10 Way)

• (Διακόπτης 1) Αύξηση ειδικής ευαισθησίας DIP1 & DIP2 και για τα δύο τρέιλερ (και τα δύο κανάλια)











• (Διακόπτης1=S1)D3,D4,D5 and(Switch2=S2)D1,D2 Ρύθμιση ειδικών λειτουργιών (Λειτουργία 1,2,3 ΚατεύθυνσηΑνίχνευση. Λειτουργία 4,5,6 Κανονική λειτουργία, ανίχνευση δύο βρόχων διαχωρίζονται.)







• (Διακόπτης1=S1)D6 & D7 & D8 και (Διακόπτης2=S2)D3 & D4 & D5 Ρύθμιση επιλογής ευαισθησίας CH1 και CH2.(Επιλογές οκτώ επιπέδων)







• (Switch1=S1)D9 & D10 και (Switch2=S2)D6,D7 Ρύθμιση συχνότητας (20 K έως 100 KHz).

Κουμπί επαναφοράς: Σημείωση: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες Dip.







Εγκατάσταση βρόχου

Οι θηλιές σφραγίζονται χρησιμοποιώντας μια μαύρη εποξειδική ένωση "ταχείας πήξης" ή καυτή μαστίχα ασφάλτου για να αναμειχθούν με την επιφάνεια του οδοστρώματος.



Κατά την εγκατάσταση, κρατήστε το βύσμα και την πρίζα του προϊόντος στην κατακόρυφη κατεύθυνση







Αντιμετώπιση προβλημάτων







---



Σειρά προϊόντων

LD-100	LD-102	LD-200	LD-202	JTHT-11
Μονοκαναλικό 100-240 V AC	Μονοκαναλικό 12-24 V AC/DC	Δικαναλικό 100-240 V AC	Δικαναλικό 12-24 V AV/DC	Καλώδιο βρόχου Πηνίο τεφλόν 305 m
