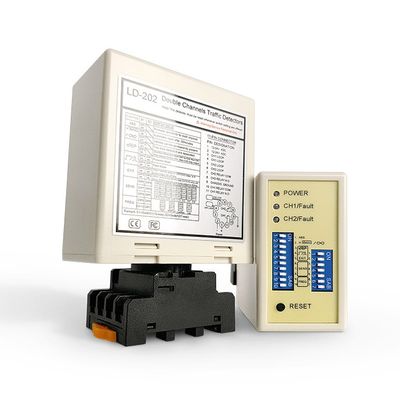

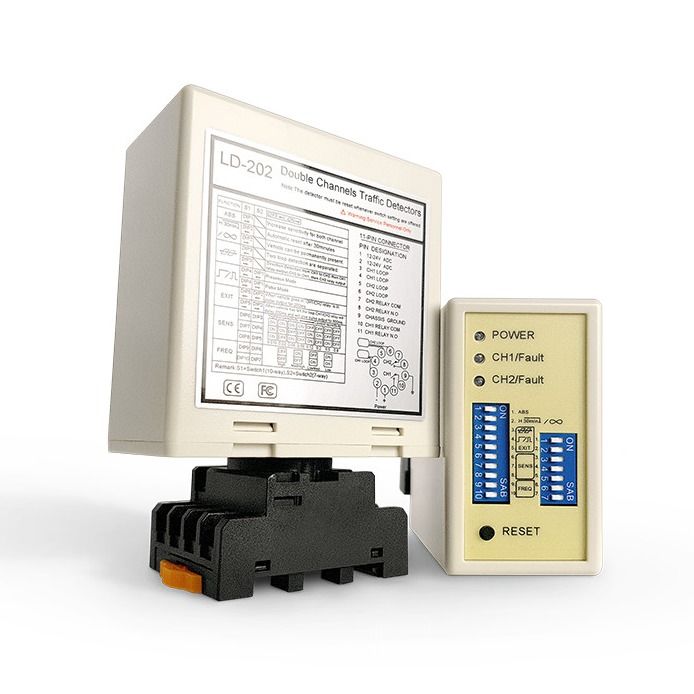

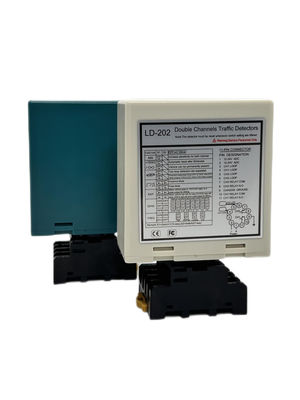

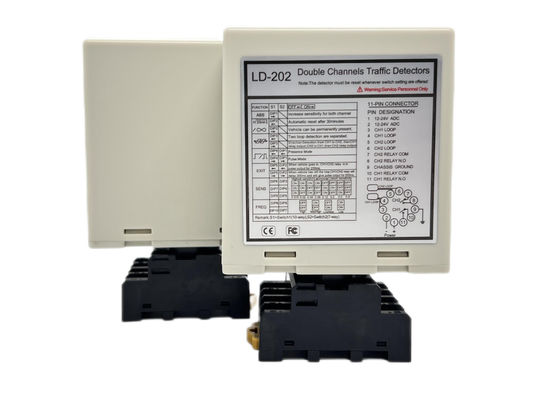

Ανιχνευτής βρόχου κυκλοφορίας διπλού καναλιού | Μετρά & ταξινομεί, Υψηλή απόδοση, Πιστοποίηση CE/FCC

Στα σημερινά πολύπλοκα αστικά περιβάλλοντα, η αποτελεσματική διαχείριση της κυκλοφορίας είναι πρωταρχικής σημασίας. Οι χρονισμοί στατικών σημάτων και η βασική ανίχνευση οχήματος δεν επαρκούν πλέον. Για να βελτιστοποιήσουν πραγματικά τη ροή, να μειώσουν τη συμφόρηση και να βελτιώσουν την ασφάλεια, οι επαγγελματίες της κυκλοφορίας χρειάζονται βαθύτερες πληροφορίες και αξιόπιστη τεχνολογία. Παρουσιάζουμε τον ανιχνευτή βρόχου κυκλοφορίας διπλού καναλιού JUTAI – μια λύση υψηλής απόδοσης που έχει σχεδιαστεί για να παρέχει τη ζήτηση δεδομένων και αξιοπιστίας των σύγχρονων ευφυών συστημάτων μεταφοράς (ITS).

Πηγαίνετε πέρα ​​από την απλή ανίχνευση: Μετρήστε και ταξινομήστε με εμπιστοσύνη

Αυτός ο προηγμένος ανιχνευτής αξιοποιεί την τεχνολογία επαγωγικού βρόχου διπλού καναλιού του όχι μόνο για να ανιχνεύει την παρουσία του οχήματος, αλλά και για να παρέχει πολύτιμα δεδομένα κυκλοφορίας. Ο εξελιγμένος σχεδιασμός του επιτρέπει την ακριβή καταμέτρηση των οχημάτων, απαραίτητη για την κατανόηση των μοτίβων του κυκλοφοριακού όγκου και τη λήψη τεκμηριωμένων αποφάσεων υποδομής. Επιπλέον, η διαμόρφωση διπλού βρόχου επιτρέπει βασικές δυνατότητες ταξινόμησης οχημάτων, βοηθώντας στη διάκριση μεταξύ διαφορετικών τύπων οχημάτων. Αυτά τα αναλυτικά δεδομένα δίνουν τη δυνατότητα στους μηχανικούς κυκλοφορίας να ρυθμίζουν με ακρίβεια τους χρονισμούς σήματος, να σχεδιάζουν τη συντήρηση του δρόμου πιο αποτελεσματικά και να αναπτύσσουν στρατηγικές που βασίζονται σε πραγματικά μοτίβα χρήσης του δρόμου, όλα βασιζόμενα στην αξιόπιστη ακρίβεια ανίχνευσης της JUTAI.

Σχεδιασμένο για απαιτητικά κυκλοφοριακά περιβάλλοντα: Ασυμβίβαστη απόδοση

Οι μεγάλοι όγκοι κυκλοφορίας, οι ποικίλες ταχύτητες και οι διαφορετικοί τύποι οχημάτων απαιτούν έναν ανιχνευτή που λειτουργεί άψογα υπό πίεση. Ο ανιχνευτής βρόχου διπλού καναλιού JUTAI είναι κατασκευασμένος για υψηλή απόδοση, εξασφαλίζοντας γρήγορη και ακριβή ανίχνευση ακόμη και σε συνθήκες πυκνής κυκλοφορίας. Ο στιβαρός σχεδιασμός του ελαχιστοποιεί τις παρεμβολές και εγγυάται σταθερή λειτουργία σε ένα ευρύ φάσμα περιβαλλοντικών συνθηκών, παρέχοντας συνεπή δεδομένα που μπορείτε να εμπιστευτείτε. Αυτή η αξιόπιστη απόδοση μεταφράζεται άμεσα σε ομαλότερη ροή κυκλοφορίας, μειωμένες καθυστερήσεις και πιο αποτελεσματική λειτουργία του δικτύου. Όταν η απόδοση έχει σημασία, η JUTAI προσφέρει.

Εξασφαλισμένη ποιότητα: Πιστοποίηση CE & FCC για παγκόσμια εμπιστοσύνη

Η αξιοπιστία και η ασφάλεια είναι αδιαπραγμάτευτες στην υποδομή διαχείρισης της κυκλοφορίας. Γι' αυτό ο ανιχνευτής βρόχου κυκλοφορίας διπλού καναλιού JUTAI συνοδεύεται από πιστοποιήσεις CE και FCC. Αυτά τα διεθνώς αναγνωρισμένα πρότυπα διασφαλίζουν τη συμμόρφωση με αυστηρές απαιτήσεις ασφάλειας, υγείας και προστασίας του περιβάλλοντος, καθώς και ηλεκτρομαγνητική συμβατότητα. Η επιλογή ενός πιστοποιημένου ανιχνευτή JUTAI σημαίνει επένδυση σε ένα προϊόν με εξασφάλιση ποιότητας, διευκόλυνση της ομαλότερης ενσωμάτωσης σε διάφορα έργα και εγγύηση συμμόρφωσης με τα παγκόσμια πρότυπα. Εμπιστευτείτε την JUTAI για πιστοποιημένες επιδόσεις και ηρεμία.

Αυξήστε τη στρατηγική διαχείρισης της κυκλοφορίας σας

Προχωρήστε πέρα ​​από τη βασική ανίχνευση και ξεκλειδώστε τη δύναμη των λεπτομερών δεδομένων κίνησης με το JUTAI. Ο ανιχνευτής βρόχου κυκλοφορίας διπλού καναλιού μας προσφέρει την καταμέτρηση, την ταξινόμηση, την υψηλή απόδοση και την πιστοποιημένη αξιοπιστία που απαιτούνται για λύσεις κυκλοφορίας επόμενης γενιάς.

Χαρακτηριστικό

• 1. Εύρος ανίχνευσης 15-2000 μh
  • Ο ανιχνευτής βρόχου υποστηρίζει ένα ευρύ φάσμα ανίχνευσης από 15 µH έως 2000 µH, προσφέροντας διάφορα μεγέθη βρόχων και διαμορφώσεις για ευέλικτη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
  • Η ευρεία γκάμα ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλετών, αυτοκινήτων, φορτηγών εξαιρετικά μεγάλου μήκους, λεωφορείων και ούτω καθεξής

• 2. Συμπαγής πλευρά
  • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.

• 3. Διαγνωστικές Δυνατότητες & Ένδειξη LED
  • Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση των προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω της κατάστασης LED, διασφαλίζοντας βέλτιστη απόδοση και μειώνοντας το χρόνο διακοπής λειτουργίας.

• 4. Επιλέξιμος χρόνος παρουσίας
  • Η έξοδος του ρελέ παρουσίας μπορεί να επιλεγεί για να περιορίσει την έξοδο ανίχνευσης σε σταθερό χρόνο (μεγαλύτερο από 30 λεπτά) ενώ ένα όχημα παραμένει στο βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.

• 5. Αυτόματη ενίσχυση ευαισθησίας (ASB)
  • Αυτή η λειτουργία εντοπίζει αξιόπιστα μεγάλους συνδυασμούς φορτηγών-ρυμουλκών και οχήματα με ψηλό κρεβάτι, αυξάνοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση του οχήματος, διασφαλίζοντας ακριβή αναγνώριση.

• 6. Αυτόματη Αποζημίωση Μετακίνησης Περιβάλλοντος
  • Οι ανιχνευτές βρόχου (ή άλλοι αισθητήρες) προσαρμόζονται αυτόματα και βαθμονομούνται στις αλλαγές των περιβαλλοντικών συνθηκών, διατηρώντας την ακρίβεια και τη σταθερότητα ανίχνευσης παρά τους ποικίλους καιρικούς και περιβαλλοντικούς παράγοντες.

• 7. 17 Ρύθμιση Dip Switch
  • Ο σχεδιασμός του διακόπτη βύθισης στο κέλυφος καθιστά τη ρύθμιση του ανιχνευτή βρόχου ευκολότερη και πιο ξεκάθαρη, κάτι που είναι πολύ φιλικό προς το χρήστη για τους χρήστες. Οι χρήστες μπορούν πρώτα να ρυθμίσουν όλες τις λειτουργίες και μετά να εγκαταστήσουν τον ανιχνευτή βρόχου.

• 8. Τα διπλά κανάλια λειτουργούν συνεργατικά ή ανεξάρτητα
  • Ο ανιχνευτής βρόχου διπλού καναλιού μπορεί να χρησιμοποιηθεί ως εκδόσεις δύο καναλιών, Υποστηρίζει δύο ανεξάρτητα κανάλια ανίχνευσης.
  • Επιτρέποντας επίσης την ταυτόχρονη παρακολούθηση πολλαπλών βρόχων, ο ανιχνευτής βρόχου έχει τη δυνατότητα να αναγνωρίζει την κατεύθυνση σε εφαρμογές ενός καναλιού. ενισχύοντας την ευελιξία και την ακρίβεια της ανίχνευσης οχημάτων.

• 9. Anti-crosstalk παρεμβολές.
  • Μέσω του διακόπτη dip, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποφευχθεί η παρεμβολή παρεμβολής που προκαλείται από την εγκατάσταση δύο πηνίων βρόχου πολύ κοντά.





---



Συνδέσεις







Τρόποι Λειτουργίας

Ο ανιχνευτής της σειράς LD-200 μπορεί να διαμορφωθεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:

Λειτουργία παρουσίας	Παλμική λειτουργία
Λειτουργία παρουσίας λογικής AB (Λειτουργία φραγμού)	Λειτουργία παλμού λογικής AB (Λογική μέτρησης)

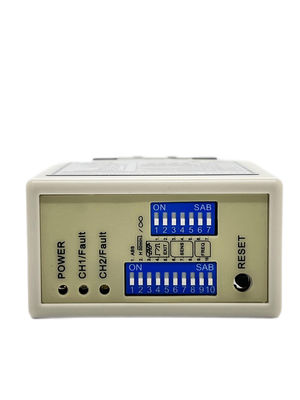

Υποδεικνύει και διακόπτει

❀ Ενδεικτική λυχνία τροφοδοσίας: Η ΚΟΚΚΙΝΗ λυχνία LED τροφοδοσίας υποδεικνύει "Power ON"

• CH1 Led ανίχνευσης: Συνεχώς αναμμένο: Υποδεικνύει ανίχνευση οχήματος.

• Αναβοσβήνει αργά: Υποδεικνύει ότι ο βρόχος είναι βραχυκύκλωμα ή ο αριθμός των περιστροφών μετά τον βρόχο δεν είναι αρκετός.

• Αναβοσβήνει γρήγορα: Υποδεικνύει ότι ο βρόχος είναι ανοιχτό κύκλωμα ή πάρα πολλές στροφές μετά τον βρόχο.

• CH2 Led ανίχνευσης: Συνεχώς αναμμένο: Υποδεικνύει ανίχνευση οχήματος.

• Αναβοσβήνει αργά: Υποδεικνύει ότι ο βρόχος είναι βραχυκύκλωμα ή ο αριθμός των περιστροφών μετά τον βρόχο δεν είναι αρκετός.

• Αναβοσβήνει γρήγορα: Υποδεικνύει ότι ο βρόχος είναι ανοιχτό κύκλωμα ή πάρα πολλές στροφές μετά τον βρόχο.



❀Επιλογή ευαισθησίας

• Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμιστούν από τη ρύθμιση του διακόπτη 7 κατευθύνσεων και τη ρύθμιση του διακόπτη 10 κατευθύνσεων.

• Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις αλλάζοντας τη ρύθμιση του dip-switch σε διαφορετικές λειτουργίες όπως στοπαρακάτω πίνακες ρύθμισης dip-switch. Dip switch 6, 7 και 8 για επιλογή ευαισθησίας CH1 με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.

• Dip switch 3, 4 και 5 για επιλογή ευαισθησίας CH2 με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.







❀Διακόπτης1=S1:Επιλογή συνάρτησης βρόχου καναλιού 1 (Διακόπτης Dip 10 Way)

• (Διακόπτης 1) Αύξηση ειδικής ευαισθησίας DIP1 & DIP2 και για τα δύο τρέιλερ (και τα δύο κανάλια)











• (Διακόπτης1=S1)D3,D4,D5 and(Switch2=S2)D1,D2 Ρύθμιση ειδικών λειτουργιών (Λειτουργία 1,2,3 ΚατεύθυνσηΑνίχνευση. Λειτουργία 4,5,6 Κανονική λειτουργία, ανίχνευση δύο βρόχων διαχωρίζονται.)







• (Διακόπτης1=S1)D6 & D7 & D8 και (Διακόπτης2=S2)D3 & D4 & D5 Ρύθμιση επιλογής ευαισθησίας CH1 και CH2.(Επιλογές οκτώ επιπέδων)







• (Switch1=S1)D9 & D10 και (Switch2=S2)D6,D7 Ρύθμιση συχνότητας (20 K έως 100 KHz).

Κουμπί επαναφοράς: Σημείωση: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή ρύθμισης στους διακόπτες Dip.







Εγκατάσταση βρόχου

Οι θηλιές σφραγίζονται χρησιμοποιώντας μια μαύρη εποξειδική ένωση "ταχείας πήξης" ή καυτή μαστίχα ασφάλτου για να αναμειχθούν με την επιφάνεια του οδοστρώματος.

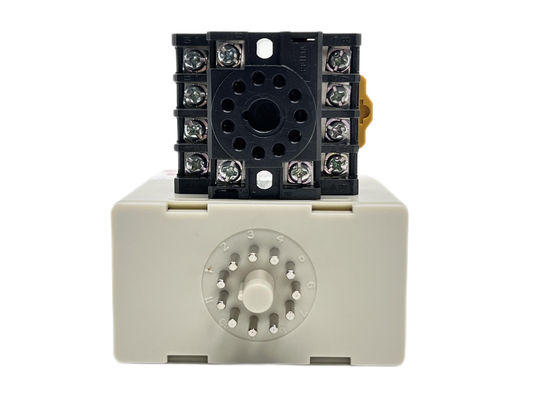

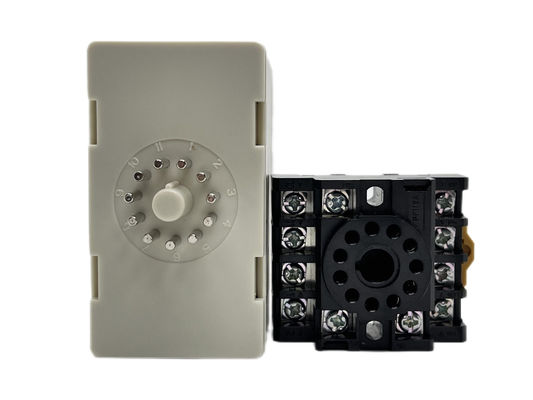

Κατά την εγκατάσταση, κρατήστε το βύσμα και την πρίζα του προϊόντος στην κατακόρυφη κατεύθυνση







Αντιμετώπιση προβλημάτων







---



Σειρά προϊόντων

LD-100	LD-102	LD-200	LD-202	JTHT-11
Μονοκαναλικό 100-240 V AC	Μονοκαναλικό 12-24 V AC/DC	Διπλό κανάλι 100-240 V AC	Διπλό κανάλι 12-24 V AV/DC	Καλώδιο βρόχου Πηνίο τεφλόν 305 m
LCR-MT
Πολύμετρο





---
