Ανιχνευτής βρόχου οχήματος
>
Υψηλής ακρίβειας ευρείας εμβέλειας διπλού καναλιού αισθητήρα βρόχων για φραγίδα πύλης 2 αναμεταδιδόμενη έξοδος διεπαφής λογική κατεύθυνσης

Υψηλής ακρίβειας ευρείας εμβέλειας διπλού καναλιού αισθητήρα βρόχων για φραγίδα πύλης 2 αναμεταδιδόμενη έξοδος διεπαφής λογική κατεύθυνσης

Ονομασία μάρκας: JUTAI
Αριθμός μοντέλου: LD-202 LD-200
MOQ: Support 1-10 Pcs for Sample
τιμή: Διαπραγματεύσιμα
Πληροφορίες συσκευασίας: 50 Pcs 1 Carton
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, Paypal, Alipay
Πληροφορίες λεπτομέρειας
Place of Origin:
Shenzhen China
Πιστοποίηση:
CE FCC
Reaction Times:
10-90 MS
Temperature Range:
-40 to +70 ℃ (-111°F to +158°F)
Power Supply:
12-24 V / 100-240 V
Humidity:
95% non-condensing
Loop Connection:
Twisted pair cable
Channel:
Dual Channel
Self-turning range:
15-2000 uh
Output Interface:
2 relays
Warranty:
2 Year
Relay Output:
Presence Relay / Fault Relay
Sensitivity:
16 way selectable/Highest 0.01% DL/L / Lowest 2.56% DL/L
Package:
Carton
HS Code:
9033000090
Product Size:
76*42*91.5 mm
Package Size:
136*86*52 mm
Net Weight:
195 g
Gross Weight:
300 g
Color:
White
Name:
Vehicle Loop Detector
Supply Ability:
5000 Pcs per Month
Επισημαίνω:

αισθητήρας διπλού καναλιού

,

Αισθητήρας βρόχου φραγμού

,

Ευρύ εύρος θερμοκρασίας αισθητήρα βρόχου

Περιγραφή προϊόντων

Αισθητήρας Δύο Διάδρομων Πύλης. Υψηλή ακρίβεια και ευρύ εύρος θερμοκρασίας και λογική κατεύθυνσης.





ΗΑνιχνευτής διπλού καναλιού κυκλώματος της πύλης φραγμού JUTAI(Models LD-200/LD-202) έχει σχεδιαστεί για να προσφέρει απαράμιλλη ακρίβεια και αξιοπιστία για αυτοματοποιημένα συστήματα φραγμών σε περιβάλλοντα υψηλής κυκλοφορίας.Δύο κανάλια ανεξάρτητου ελέγχου, εξασφαλίζει υψηλής ακρίβειας ανίχνευση οχήματος μεΠροσαρμογή ευαισθησίας 16 επιπέδων (0-F)διαμέσου ενόςΠεριοχή επαγωγικότητας 20 ∼ 2000 μHΟι αισθητήρες καταγράφουν τα πάντα, από μοτοσικλέτες μέχρι βαρέα φορτηγά.προηγμένη λογική κατεύθυνσηςχρησιμοποιεί ανάλυση χρονικής ακολουθίας για τον προσδιορισμό της κατεύθυνσης εισόδου/εξόδου του οχήματος με καθυστέρηση <1 δευτερόλεπτο, επιτρέποντας τον ευφυή έλεγχο των φραγμών σε χώρους στάθμευσης, οδούς διοδίων και ασφαλείς εγκαταστάσεις.Κατασκευάστηκε για να αντέχει σε ακραίες συνθήκες, τοΚεφάλαια από αλουμίνιο με βαθμολογία IP67λειτουργεί άψογα σεΠεριοχή θερμοκρασίας -40°C έως +70°C, ανθεκτικό στη σκόνη, την υγρασία και τα διαβρωτικά στοιχεία για αξιοπιστία όλο το χρόνο.

Μέσαέξυπνα συστήματα στάθμευσης, η λογική κατεύθυνσης του LD-202® αποτρέπει το tailgating ενεργοποιώντας το κλείσιμο του φραγμού μόνο μετά την επιβεβαίωση της καθαρής θέσης του οχήματος, ενώ το κανάλι 1 εξασφαλίζει το γρήγορο άνοιγμα της πύλης (απόκριση ≤10ms).Ελέγχος βιομηχανικών πύλων, η ευρεία θερμοκρασιακή ανοχή του αισθητήρα διατηρεί σταθερή απόδοση σε αποθήκες ψυγείων ή σε εγκαταστάσεις ερήμου και ηΤεχνολογία αντι-διασταλτικής ακτινοβολίας 40·80KHzΜια πρόσφατη ανάπτυξη σε ένα πάρκο εφοδιαστικής στη Μέση Ανατολή μείωσε την μη εξουσιοδοτημένη πρόσβαση κατά 40% μέσω της οδικής παρακολούθησης σε πραγματικό χρόνο.Ο αισθητήραςκαθολική είσοδος 12-24V DC/100-240V ACυποστηρίζει την ηλιακή ενέργεια και το δίκτυο, ενώΕξαγωγές ρελέα SPDTενσωματώνονται απρόσκοπτα με τους ελεγκτές φραγμών, τα συστήματα αναγνώρισης πινακίδων κυκλοφορίας και τις πλατφόρμες IoT για κεντρική διαχείριση.

Η JUTAI δίνει προτεραιότητα στην ευκολία ανάπτυξης και συμμόρφωσης:τοποθέτηση DIN-rail plug and playμειώνει τον χρόνο εγκατάστασης σε 15 λεπτά καιλειτουργία αυτόματης επαναφοράςδιασφαλίζει την αδιάλειπτη λειτουργία κατά τη διάρκεια διακυμάνσεων τάσης.CE, FCC και RoHS, ανταποκρίνεται στα παγκόσμια πρότυπα ασφάλειας και περιβάλλοντος.Εγγύηση 5 ετώνκαι 24/7 τεχνική υποστήριξη, ο αισθητήρας διπλού καναλιού JUTAI είναι η οριστική επιλογή για τους μηχανικούς που αναζητούν αντοχή, ακρίβεια,και έξυπνο έλεγχο φραγμών, όπου η προηγμένη λογική κατεύθυνσης συναντά την βιομηχανική ανθεκτικότητα.





vehicle loop detector








Ειδικότητα



  • 1. 15-2000 μh Περιοχή ανίχνευσης
    • Ο ανιχνευτής βρόχου υποστηρίζει ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, χωρίζοντας διάφορα μεγέθη βρόχου και διαμορφώσεις για ευπροσάρμοστη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
    • Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερυψωμένα φορτηγά, λεωφορεία και ούτω καθεξής



  • 2- Η συμπαγή πλευρά.
    • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.



  • 3Διαγνωστικές δυνατότητες και ένδειξη LED
    • Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω της κατάστασης LED, εξασφαλίζοντας βέλτιστες επιδόσεις και μειώνοντας τον χρόνο στάσης.



  • 4. Επιλέξιμος χρόνος παρουσίας
    • Η έξοδος του ρελέα παρουσίας μπορεί να επιλεγεί ώστε να περιορίζεται η έξοδος ανίχνευσης σε καθορισμένο χρόνο (περισσότερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.



  • 5Αυτοματοποιημένη ενίσχυση ευαισθησίας (ASB)
    • Το χαρακτηριστικό αυτό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγού-ρυμουλκούμενου και οχήματα υψηλού επιπέδου αυξάνοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, εξασφαλίζοντας ακριβή ταυτοποίηση.



  • 6Αυτοματοποιημένη αποζημίωση για περιβαλλοντική παρακμή
    • Οι ανιχνευτές βρόχων (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμολογούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών,διατήρηση της ακρίβειας και της σταθερότητας ανίχνευσης παρά τις μεταβαλλόμενες συνθήκες καιρού και περιβαλλοντικούς παράγοντες.



  • 7. 17 Ρυθμίσεις διακόπτη βαθμού
    • Η σχεδίαση του κυλίνδρου βύθισης στο κέλυφος καθιστά την ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, γεγονός που είναι πολύ φιλικό προς το χρήστη για τους χρήστες.Οι χρήστες μπορούν να ορίσουν όλες τις λειτουργίες πρώτα και στη συνέχεια να εγκαταστήσετε τον ανιχνευτή βρόχου.



  • 8Δύο κανάλια λειτουργούν συνεργατικά ή ανεξάρτητα.
    • Ο ανιχνευτής βρόχου διπλού καναλιού μπορεί να χρησιμοποιηθεί ως δύο εκδόσεις ενός καναλιού, υποστηρίζει δύο ανεξάρτητα κανάλια ανίχνευσης.
    • Επίσης, επιτρέποντας την ταυτόχρονη παρακολούθηση πολλαπλών βρόχων, ο ανιχνευτής βρόχων έχει τη δυνατότητα να αναγνωρίζει την κατεύθυνση σε εφαρμογές με ένα κανάλι.ενίσχυση της ευελιξίας και της ακρίβειας της ανίχνευσης οχημάτων.



  • 9Αντι-διασταλτική παρεμβολή.
    • Μέσα από τον διακόπτη βύθισης, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποφευχθεί η παρεμβολή της διασταύρωσης που προκαλείται από την εγκατάσταση δύο περιτυλίξεων βρόχου πολύ κοντά.

 loop detector
Loop sensor



Συνδέσεις



vehicle loop detector





Τρόποι λειτουργίας

Ο ανιχνευτής σειράς LD-200 μπορεί να ρυθμιστεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:

Τρόπος παρουσίας Τρόπος παλμού
Λογική λειτουργία παρουσίας AB (λειτουργία φραγμού) Λογική Ρολή AB (Λογική Μετρήσεων)

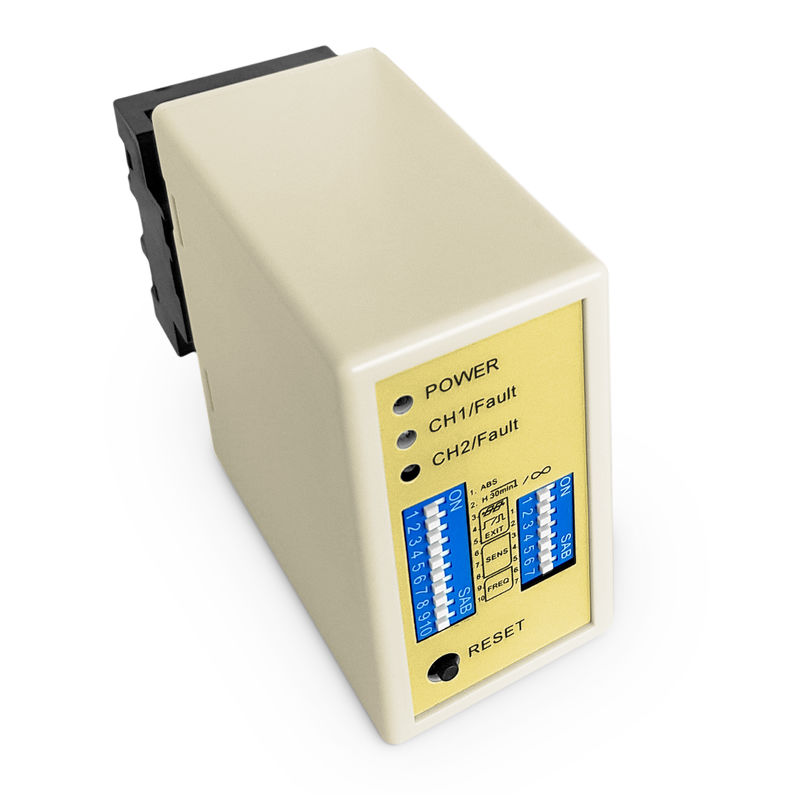

Ενδείξεις και διακόπτης

Δυναμικό LED: Κόκκινο Δυναμικό LED δείχνει Δυναμικό ON

  • Επικαιροποιημένο σήμα: Επικαιροποιημένο σήμα:

  • Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκύκλωμα ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι αρκετός.

  • Γρήγορο αναβοσβήνωση: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι υπάρχουν πάρα πολλές στροφές μετά τον βρόχο.

  • Επικαιροποιημένο σήμα: Επικαιροποιημένο σήμα:

  • Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκύκλωμα ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι αρκετός.

  • Γρήγορο αναβοσβήνωση: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι υπάρχουν πάρα πολλές στροφές μετά τον βρόχο.



∆ιαλογή ευαισθησίας

  • Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμίζονται με ρυθμιστικό διακόπτη 7 μορφών και διακόπτη 10 μορφών.

  • Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις, αλλάζοντας τη ρύθμιση του διακόπτη βύθισης σε διαφορετικές λειτουργίες, όπως στοΟι διακόπτες 6, 7 και 8 για την επιλογή της ευαισθησίας CH1, με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.

  • Εναλλακτικός διακόπτης 3, 4 και 5 για την επιλογή της ευαισθησίας του CH2, με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.



vehicle loop detector





Διάλεξη λειτουργίας βρόχου 1 καναλιού (10 Way Dip Switch)

  • (Κατακόφτης 1) DIP1 & DIP2 Ειδική αύξηση ευαισθησίας και για τα δύο ρυμουλκούμενα (και για τα δύο κανάλια)



vehicle loop detector









  • (Σύνδεσμος1=S1) D3,D4,D5 και(Σύνδεσμος2=S2) D1,D2 Ρυθμίσεις ειδικών λειτουργιών(Μόδος1,2,3 ΚατεύθυνσηΑνίχνευση.5,6 κανονική λειτουργία, διαχωρίζονται δύο εντοπίσεις βρόχων)

 vehicle loop detector





  • (Switch1=S1) D6 & D7 & D8 και (Switch2=S2) D3 & D4 & D5 Ρυθμίσεις επιλογής ευαισθησίας CH1 και CH2.(Εκλογές οκτώ επιπέδων)



vehicle loop detector





  • (Switch1=S1) D9 & D10 και (Switch2=S2) D6,D7 Διάταξη συχνότητας (20 K έως 100 KHz).

loop detector

Κουμπί επαναφοράς: Παρακαλούμε σημειώστε: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή στη ρύθμιση των διακόπτες Dip.







Εγκατάσταση βρόχου

Οι βρόχοι σφραγίζονται χρησιμοποιώντας “γρήγορα ” μαύρη επωξική ένωση ή καυτή μαστίχη από βιθούμινο για να αναμειγνύονται με την επιφάνεια του δρόμου.

loop detector

Κατά την εγκατάσταση, κρατήστε την πρίζα και την πρίζα του προϊόντος στην κάθετη κατεύθυνση

vehicle loop detector


Προβλήματα με το Σκότωμα



vehicle loop detector








Σειρά προϊόντων

ΛΔ-100 LD-102 LD-200 ΛΔ-202 JTHT-11

high sensitive loop detector

Ενιαίο κανάλι

100-240 V AC

loop detector

Ενιαίο κανάλι

12-24 V AC/DC

loop detector

Δύο κανάλια

100-240 V AC

loop detector

Δύο κανάλια

12-24 V AV/DC

loop cable

Καλώδιο κυλίνδρου

305 m σπείρα τεφλόνου

Επικαιροποίηση

multimeter



Πολυμέτρος
