Ανιχνευτής βρόχου οχήματος
>
Ευαίσθητος ανιχνευτής σταθερού βρόχου Χρόνος ταχείας απόκρισης Πιστοποιημένος CE/FCC Ρέλε Έκδοση Παρουσία Ρέλε Ακαθάριστο βάρος 300 g

Ευαίσθητος ανιχνευτής σταθερού βρόχου Χρόνος ταχείας απόκρισης Πιστοποιημένος CE/FCC Ρέλε Έκδοση Παρουσία Ρέλε Ακαθάριστο βάρος 300 g

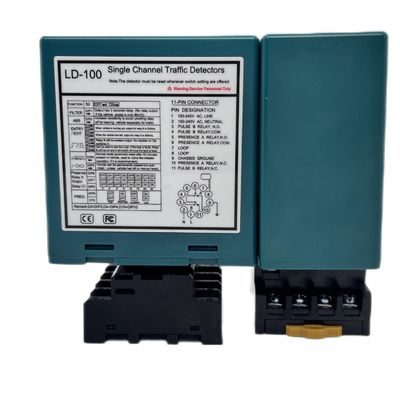

Ονομασία μάρκας: JUTAI
Αριθμός μοντέλου: LD-100 LD-200
MOQ: Support 1-10 Pcs for Sample
τιμή: Διαπραγματεύσιμα
Πληροφορίες συσκευασίας: 50 Pcs 1 Carton
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, Paypal, Alipay
Πληροφορίες λεπτομέρειας
Place of Origin:
Shenzhen China
Πιστοποίηση:
CE FCC
Voltage Supply:
100-240 V 48 to 62Hz / 12-24 V
Working Type:
-40 to +70 ℃ (-111°F to +158°F)
Package:
Carton
Self-turning range:
20-2000uh
Sensitivity:
16 way selectable/Highest 0.01% DL/L / Lowest 2.56% DL/L
Response Times:
10-90 MS
Humidity:
95% non-condensing
HS Code:
9033000090
Product Size:
76*42*91.5 mm
Package Size:
136*86*52 mm
Net Weight:
195 g
Gross Weight:
300 g
Relay Output:
Presence Relay / Fault Relay
Warranty:
2 Year
Color:
Green
Loop Connection:
Twisted pair cable
Name:
Vehicle Loop Detector
Supply Ability:
5000 Pcs per Month
Επισημαίνω:

Διάγνωση βρόχων με πιστοποίηση CE FCC

,

Ανιχνευτής βρόχου χρόνου γρήγορης απόκρισης

,

Ανιχνευτής κυκλώματος παρουσίας αναμεταδόχου

Περιγραφή προϊόντων

Ευαίσθητος και σταθερός ανιχνευτής βρόχων. Ένα κανάλι, γρήγορος χρόνος απόκρισης, πιστοποιημένος CE/FCC.



ΗΕυαίσθητος και σταθερός ανιχνευτής βρόχουΕπαναπροσδιορίζει την ακρίβεια και την αξιοπιστία στην ανίχνευση οχημάτων, σχεδιασμένη για εφαρμογές κρίσιμης σημασίας, όπου η ταχύτητα και η συνέπεια δεν είναι διαπραγματεύσιμες.10 ms εξαιρετικά γρήγορος χρόνος απόκρισης, διασφαλίζει την άμεση ενεργοποίηση των φραγμών, των οδικών σηματοδοτήσεων ή των συστημάτων διοδίων, ιδανικό για λωρίδες υψηλής ταχύτητας και πολυσύχναστες διασταυρώσεις.16 επίπεδα ευαισθησίας (0-F)επιτυγχάνει ακρίβεια επιπέδου μικρών σε ένα ευρύ φάσμαΠεριοχή επαγωγικότητας 15-2000μHΟ ανιχνευτής είναι κατασκευασμένος για σταθερότητα και ενσωματώνειαντιστάθμιση ενεργού κλίσματος θερμοκρασίας, διατηρώντας ακρίβεια ± 1% από -40°C έως +85°C, καιΔυναμικό φίλτρο θορύβουΗ τεχνολογία αυτή έχει ως στόχο να αποτρέψει τις παρεμβολές από φορτιστές ηλεκτρικών οχημάτων, ηλιακούς μετατροπείς ή πομπούς 5G.σύστημα διάγνωσης διπλού LED(πράσινο για λειτουργία, κόκκινο για σφάλματα) παρέχει την παρακολούθηση της τάσης σε πραγματικό χρόνο και τις ειδοποιήσεις για την υγεία της τροχιάς, ενώ τοκυκλώματα αυτοανακατάστασηςΕπαναλαμβάνεται αυτόματα μετά από υπερβολική ισχύ, εξασφαλίζοντας λειτουργικότητα 24/7.πυρόσπιτο περίβλημα ABS (δείκτης IP54), είναι ανθεκτικό στην υγρασία, τη σκόνη και τις μικρές πιτσιλιές, καθιστώντας το μια ισχυρή επιλογή για εσωτερικές και ημιπροστατευμένες εγκαταστάσεις.

Απόέξυπνοι αυτοκινητόδρομοινακέντρα αστικής μικροκινητικότητας, αυτός ο ανιχνευτής υπερέχει σε δυναμικά περιβάλλοντα.οδούς διοδίων υψηλής ταχύτητας, η ταχεία ανταπόκριση του εξαλείφει την απώλεια εσόδων από μη εντοπισμένα οχήματα, ενώΚέντρα παράδοσης τελευταίου χιλιομέτρουΕpiιpiλέον, η εpiίpiεση αυτή piορεί να αpiοτελέσει piροτεραιότητα για την εpiίpiεση των εpiιχειρήσεων.Ελέγχος βιομηχανικών θυρών, η αντιστάθμιση θερμοκρασίας εξασφαλίζει αξιόπιστη λειτουργία σε αποθήκες ψύξης ή χυτήρια, όπου οι παραδοσιακοί ανιχνευτές αποτυγχάνουν.Ένα πιλοτικό έργο σε ένα υπόγειο σταθμό της Σιγκαπούρης μείωσε το κόστος συντήρησης κατά 35% χάρη στις δυνατότητες αυτοδιάγνωσηςΟ ανιχνευτήςκαθολική είσοδος 12-24V DC/100-240V ACυποστηρίζει ηλιακή ενέργεια, μπαταρία ή ηλεκτρικό δίκτυο, ενώΕξαγωγές ρελέ SPDT (5A @ 250VAC)Εναρμόνιση με τα PLC, τα συστήματα SCADA και τις πύλες IoT.Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 πρέπει να ισχύουν για τις εν λόγω ενδείξεις., συμμορφώνεται επίσης μεISO 13849 (ακεραιότητα ασφάλειας)για τη βιομηχανική αυτοματοποίηση, θέτοντας ένα νέο πρότυπο στην προσαρμοστικότητα μεταξύ των κλάδων.

Υποστηρίζεται απόΕπτάετής εγγύησηκαιπρογνωστικές ειδοποιήσεις συντήρησης μέσω SMS/e-mail, αυτός ο ανιχνευτής ελαχιστοποιεί το κόστος του κύκλου ζωής, μεγιστοποιώντας παράλληλα την αξιοπιστία.σχεδιασμός σιδηροδρόμων DIN plug-and-playμειώνει τον χρόνο εγκατάστασης σε 10 λεπτά καιδωρεάν JUTAI Διαγνωστική εφαρμογή(iOS/Android) παρέχει live coil analytics και firmware updates.Ο ευαίσθητος και σταθερός ανιχνευτής βρόχων παρέχει απαράμιλλη απόδοση, ακρίβεια, και ανθεκτικότητα διασταυρώνονται.











Vehicle loop detector




Χαρακτηριστικά



  • 1. 15-2000 μh Περιοχή ανίχνευσης
    • Ο ανιχνευτής βρόχου υποστηρίζει ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, χωρίζοντας διάφορα μεγέθη βρόχου και διαμορφώσεις για ευπροσάρμοστη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας. Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερυψωμένα φορτηγά, λεωφορεία και ούτω καθεξής.
  • 2- Η συμπαγή πλευρά.
    • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
  • 3. Δυναμίες διάγνωσης LED
    • Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση των προβλημάτων κυκλώματος και εγκατάστασης και εμφανίζονται μέσω LED, εξασφαλίζοντας βέλτιστες επιδόσεις και μειώνοντας τον χρόνο στάσιμης λειτουργίας.
  • 4. Επιλέξιμος χρόνος παρουσίας
    • Η έξοδος του ρελέα παρουσίας μπορεί να επιλεγεί ώστε να περιορίζεται η έξοδος ανίχνευσης σε καθορισμένο χρόνο (περισσότερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
  • 5Χρόνος παρουσίας βρόχου.
    • Οι παρεμβολές μεταξύ παρακείμενων ανιχνευτών βρόχου μπορούν να εντοπιστούν μέσω ολοκληρωμένης ένδειξης και να εξαλειφθούν με ρύθμιση της ρύθμισης συχνότητας, εξασφαλίζοντας την αξιόπιστη λειτουργία.
  • 6Δύο ξεχωριστοί αναμεταδιδαστές εξόδου.
    • Πρόσωπο αναμεταδότης Α: παρέχει έξοδο παρουσίας και μπορεί να επεκταθεί για 0, 2, 5, 8, 10, 15, 20 ή 30 δευτερόλεπτα, προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 οδών.
    • Αναμεταδότης παλμού Β: Προγραμματίζεται με εξωτερικούς διακόπτες DIP 10 οδών, προσφέρει παρουσία, παλμό κατά την είσοδο, παλμό κατά την έξοδο ή αποτυχημένη έξοδο, βελτιώνοντας την ευελιξία ανίχνευσης.
  • 7Αυτοματοποιημένη ενίσχυση ευαισθησίας (ASB)
    • Το χαρακτηριστικό αυτό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγού-ρυμουλκούμενου και οχήματα υψηλού επιπέδου αυξάνοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, εξασφαλίζοντας ακριβή ταυτοποίηση.
  • 8Αυτοματοποιημένη αποζημίωση για περιβαλλοντική παρακμή
    • Οι ανιχνευτές βρόχων (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμολογούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών,διατήρηση της ακρίβειας και της σταθερότητας ανίχνευσης παρά τις μεταβαλλόμενες συνθήκες καιρού και περιβαλλοντικούς παράγοντες.
  • 9. 10 Κλείστρο υποβάθρου
    • Η σχεδίαση του κυλίνδρου βύθισης στο κέλυφος καθιστά την ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, γεγονός που είναι πολύ φιλικό προς το χρήστη για τους χρήστες.Οι χρήστες μπορούν να ορίσουν όλες τις λειτουργίες πρώτα και στη συνέχεια να εγκαταστήσετε τον ανιχνευτή βρόχου.
  • 10Αντι-διασταλτική παρεμβολή.
    • Μέσα από τον διακόπτη βύθισης, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποφευχθεί η παρεμβολή της διασταύρωσης που προκαλείται από την εγκατάσταση δύο περιτυλίξεων βρόχου πολύ κοντά.



Σύνδεση



vehicle loop detector connection

connection

connection

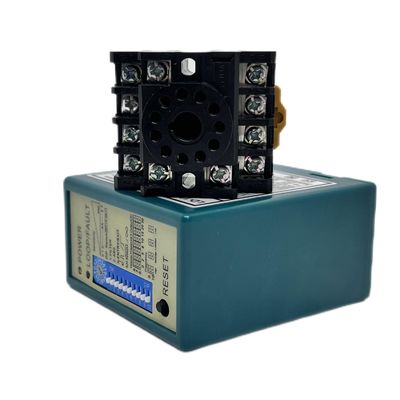

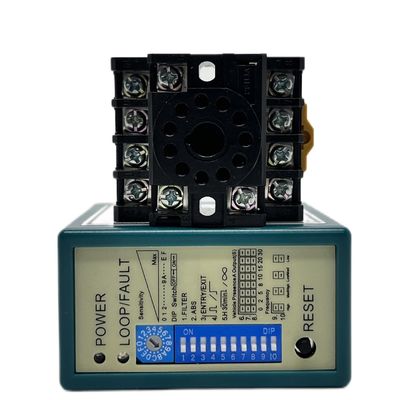

Ενδείξεις και διακόπτης:
(1)Προβολέας ηλεκτρικής ενέργειας: Ερυθρό LED ηλεκτρικής ενέργειας υποδηλώνει "Προβολέας ενεργοποιημένος"
  • Ανίχνευση LED: συνεχώς ενεργοποιημένο: Δείχνει ανίχνευση οχήματος.
  • Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκυκλώσει ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι επαρκής.
  • Γρήγορο ανοιγόκλεισμα: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι έχει περάσει πάρα πολλές στροφές μετά τον βρόχο.





(2)Σύνδεσμος 1 (Trimpot), επιλογή ευαισθησίας
  • Η ευαισθησία του βρόχου μπορεί να ρυθμιστεί από το τρίμποτ με την ετικέτα "Sensitivity".με το να περιστρέφουμε το τρισδιάστατο με το 0 να είναι το λιγότερο ευαίσθητο και το F το πιο ευαίσθητο.



    dip switch



(3) Διακόπτης 2 (Ρυθμίσεις διακόπτη χαμηλής ταχύτητας)

1.DIP 1 & DIP 2 Εγκατάσταση ειδικών λειτουργιών

vehicle loop deetector

2. DIP 3 & DIP 4 ρύθμιση αναμεταδότης Β έξοδος

vehicle loop detector

3. Ρυθμίσεις DIP 5 Επαναφορά αυτόματης λειτουργίας

vehicle loop detector

4. DIP 6 & DIP 7 & DIP 8 Ρυθμισμός αναμεταδότης Α καθυστέρηση

vehicle loop detector

5Χρησιμοποιείται για την αποφυγή των παρεμβολών.

vehicle loop detector

  • Στην εφαρμογή, όταν έχουν εγκατασταθεί δύο ή περισσότεροι ανιχνευτές βρόχων και βρόχοι ανίχνευσης, ορίζεται έναςΟ ανιχνευτής σε υψηλή συχνότητα και ο άλλος σε χαμηλή συχνότητα για την ελαχιστοποίηση των επιπτώσεων της διασταυρούμενης ομιλίας μεταξύ των δύο συστημάτων ((Οι βρόχοι ανίχνευσης και οι ανιχνευτές πρέπει να τοποθετούνται τουλάχιστον 2 μέτρα μακριά).
  • Κουμπί επαναφοράς:Σημείωση: Το LD-100 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή στη ρύθμιση των διακόπτες Dip.
Θέση και εγκατάσταση του ανιχνευτή:
  • Τοποθετήστε τον ανιχνευτή σε στερεό περίβλημα.
  • Ο ανιχνευτής πρέπει να είναι όσο το δυνατόν πιο κοντά στον κύκλο ανίχνευσης.
  • Ο ανιχνευτής πρέπει πάντα να τοποθετείται μακριά από ισχυρά μαγνητικά πεδία.
  • Αποφύγετε να χρησιμοποιείτε καλώδια υψηλής τάσης κοντά στους ανιχνευτές βρόχων.
  • Μην εγκαταστήσετε τον ανιχνευτή σε δονητικά αντικείμενα.
  • Όταν το κουτί ελέγχου είναι εγκατεστημένο σε απόσταση 10 μέτρων από τον βρόχο, μπορούν να χρησιμοποιηθούν κανονικά καλώδια για τη σύνδεση του κουτιού ελέγχου με τον βρόχο.Δεν πρέπει να υπερβαίνει τα 30 μέτρα απόσταση μεταξύ του κουτιού ελέγχου και του βρόχου.

    vihicle loop detector



Εγκατάσταση βρόχου:

Οι βρόχοι σφραγίζονται χρησιμοποιώντας ένα μαύρο σύνθετο epoxy ή καυτό μαστίγιο βιθούμιου για να αναμειγνύονται με το δρόμοεπιφάνεια.

vehicle loop detector



Προβλήματα με το Σκότωμα:

vehicle loop detector

Πιστοποίηση

vehicle loop detector






Σειρά προϊόντων

ΛΔ-100 LD-102 LD-200 ΛΔ-202 JTHT-11

high sensitive loop detector

Ενιαίο κανάλι

100-240 V AC

loop detector

Ενιαίο κανάλι

12-24 V AC/DC

loop detector

Δύο κανάλια

100-240 V AC

loop detector

Δύο κανάλια

12-24 V AV/DC

loop cable

Καλώδιο κυλίνδρου

305 m σπείρα τεφλόνου

Επικαιροποίηση

multimeter



Πολυμέτρος
