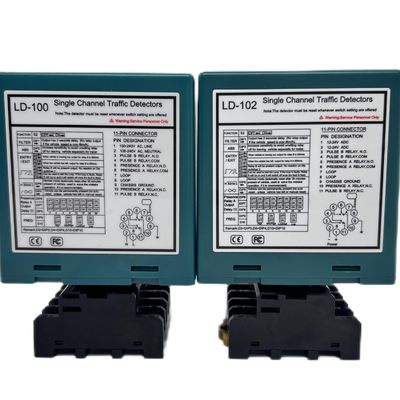

Ανιχνευτής βρόχου οχήματος
>
Ευαισθησία 16 οδός Επιλέξιμος ανιχνευτής ενός μόνο καναλιού Γρήγορη ανταπόκριση Υψηλή ακρίβεια Απλή ρύθμιση υγρασία 95% μη συμπυκνωτική

Ευαισθησία 16 οδός Επιλέξιμος ανιχνευτής ενός μόνο καναλιού Γρήγορη ανταπόκριση Υψηλή ακρίβεια Απλή ρύθμιση υγρασία 95% μη συμπυκνωτική

Ονομασία μάρκας: JUTAI
Αριθμός μοντέλου: LD-102
MOQ: Υποστήριξη 1-10 PC για δείγμα
τιμή: Διαπραγματεύσιμα
Πληροφορίες συσκευασίας: 50 τεμάχια 1 κουτί
Όροι πληρωμής: Ε/Ε, D/A, D/P, T/T, Western Union, Paypal, Alipay
Πληροφορίες λεπτομέρειας
Place of Origin:
Shenzhen China
Πιστοποίηση:
CE FCC
Voltage Supply:
100-240 VAC 48 to 62Hz
Working Type:
-40 to +70 ℃ (-111°F to +158°F)
Πακέτο:
Καρτόνι
Πεδίο αυτοστροφής:
20-2000 χμ.
Sensitivity:
16 way selectable/Highest 0.01% DL/L / Lowest 2.56% DL/L
Response Times:
10-90 MS
Η υγρασία:
95% μη συμπυκνωτικό
HS Code:
9033000090
Μέγεθος προϊόντος:
76*42*91,5 mm
Μέγεθος συσκευασίας:
136*86*52 mm
Net Weight:
195 g
Gross Weight:
300 g
Παραγωγή ηλεκτρονόμων:
Ρέλε παρουσίας / Ρέλε σφάλματος
Warranty:
2 Year
Color:
Green
Σύνδεση βρόχου:
στριμμένο καλώδιο ζευγαριού
Name:
Vehicle Loop Detector
Supply Ability:
5000 Pcs per Month
Επισημαίνω:

Απλή ρύθμιση ενιαίου καναλιού ανιχνευτή

,

Ανιχνευτής με υψηλή ακρίβεια

,

Ανιχνευτής ταχείας απόκρισης με ένα κανάλι

Περιγραφή προϊόντων

Μονό-Κανάλι Ανιχνευτής για Παράγοντες. Γρήγορη Ανταπόκριση, Υψηλή Ακριβότητα & Απλή ρύθμιση.



ΗΕνιαίο ανιχνευτή διαύλων για φραγμούςΤο σύστημα αυτό είναι σχεδιασμένο για να παρέχει ταχεία και αξιόπιστη ανίχνευση οχημάτων για αυτοματοποιημένες πύλες, φραγμούς και συστήματα ελέγχου πρόσβασης.Επεξεργαστικό υλικό, διασφαλίζει την απρόσκοπτη ενεργοποίηση των βραχίονων φραγμών, εξαλείφοντας τις καθυστερήσεις σε περιβάλλοντα υψηλής κυκλοφορίας όπως χώροι στάθμευσης, κέντρα εφοδιαστικής και οδοιπορείες διοδίων.Προσαρμογή ευαισθησίας 16 επιπέδων (0-F)επιτρέπει την ακριβή ανίχνευση οχημάτων που κυμαίνονται από μοτοσικλέτες έως φορτηγά (10 ̇2000μH επαγωγικότητα), ενώ προηγμένοι αλγόριθμοι φιλτραρίσματος θορύβου αποκλείουν τις παρεμβολές από κοντινούς κινητήρες, ραδιόφωνα,ή ηλεκτρικά δίκτυαΟ ανιχνευτήςΔιαγνωστική LEDΠαρέχει στιγμιαίες οπτικές ειδοποιήσεις για σφάλματα τροχιάς (κοντά/ανοιχτά κυκλώματα) και παρατυπίες ρεύματος, μειώνοντας το χρόνο αντιμετώπισης προβλημάτων κατά 50%.Κουτί ABS+PC (IP44)προστατεύει από τη σκόνη και τη μικρή υγρασία, καθιστώντας το ιδανικό για προστατευμένες ή εσωτερικές εγκαταστάσεις.12-24V DC/100-240V AC εισροήη συμβατότητα εξασφαλίζει την απρόσκοπτη ενσωμάτωση με συστήματα ηλιακής ενέργειας, εφεδρικές μπαταρίες ή ρυθμίσεις που συνδέονται με δίκτυο.

Σχεδιασμένος για απλή ανάπτυξη, αυτός ο ανιχνευτής διαθέτειηλεκτρική καλωδίωση plug-and-playκαι αΣχεδιασμός για τοποθέτηση σε σιδηρόδρομο DIN, μειώνοντας τον χρόνο εγκατάστασης σε λιγότερο από 15 λεπτά.Εξαγωγές ρελέ NO/NC (0,5A @ 120VAC)συνδέεται απευθείας με τους περισσότερους ελεγκτές φραγμών, ενώ είναι προαιρετικόρύθμιση πλάτους παλμού (0 ̇ 30s)Το σύστημα αυτό επιτρέπει την προσαρμογή για προσωρινές στάσεις οχημάτων ή για ταχεία ποδηλασία με φραγμό.ζώνες φορτίου αεροδρομίου, η υψηλή ακρίβεια του αποτρέπει ψευδείς ενεργοποιήσεις από καροτσάκια αποσκευών, ενώ η γρήγορη απόκριση εξασφαλίζει την έγκαιρη έναρξη των πύλων για τα εξουσιοδοτημένα οχήματα.Κλειστές κοινότητεςΗ απλή ρύθμιση ελαχιστοποιεί τις επισκέψεις τεχνικού και η βαθμολογία IP44 αντέχει στις εποχικές αλλαγές του καιρού.CE, FCC και RoHS, και υποστηρίζεται απόΕγγύηση 5 ετών, αυτός ο ανιχνευτής συνδυάζει βιομηχανικές επιδόσεις με φιλική προς το χρήστη λειτουργία ικανά για τις ομάδες ασφαλείας που δίνουν προτεραιότητα στην ταχύτητα, την ακρίβεια και την ελάχιστη συντήρηση.









Vehicle loop detector




Χαρακτηριστικά



  • 1. 15-2000 μh Περιοχή ανίχνευσης
    • Ο ανιχνευτής βρόχου υποστηρίζει ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, χωρίζοντας διάφορα μεγέθη βρόχου και διαμορφώσεις για ευπροσάρμοστη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας. Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερυψωμένα φορτηγά, λεωφορεία και ούτω καθεξής.
  • 2- Η συμπαγή πλευρά.
    • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
  • 3. Δυναμίες διάγνωσης LED
    • Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση των προβλημάτων κυκλώματος και εγκατάστασης και εμφανίζονται μέσω LED, εξασφαλίζοντας βέλτιστες επιδόσεις και μειώνοντας τον χρόνο στάσιμης λειτουργίας.
  • 4. Επιλέξιμος χρόνος παρουσίας
    • Η έξοδος του ρελέα παρουσίας μπορεί να επιλεγεί ώστε να περιορίζεται η έξοδος ανίχνευσης σε καθορισμένο χρόνο (περισσότερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
  • 5Χρόνος παρουσίας βρόχου.
    • Οι παρεμβολές μεταξύ παρακείμενων ανιχνευτών βρόχου μπορούν να εντοπιστούν μέσω ολοκληρωμένης ένδειξης και να εξαλειφθούν με ρύθμιση της ρύθμισης συχνότητας, εξασφαλίζοντας την αξιόπιστη λειτουργία.
  • 6Δύο ξεχωριστοί αναμεταδιδαστές εξόδου.
    • Πρόσωπο αναμεταδότης Α: παρέχει έξοδο παρουσίας και μπορεί να επεκταθεί για 0, 2, 5, 8, 10, 15, 20 ή 30 δευτερόλεπτα, προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 οδών.
    • Αναμεταδότης παλμού Β: Προγραμματίζεται με εξωτερικούς διακόπτες DIP 10 οδών, προσφέρει παρουσία, παλμό κατά την είσοδο, παλμό κατά την έξοδο ή αποτυχημένη έξοδο, βελτιώνοντας την ευελιξία ανίχνευσης.
  • 7Αυτοματοποιημένη ενίσχυση ευαισθησίας (ASB)
    • Το χαρακτηριστικό αυτό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγού-ρυμουλκούμενου και οχήματα υψηλού επιπέδου αυξάνοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, εξασφαλίζοντας ακριβή ταυτοποίηση.
  • 8Αυτοματοποιημένη αποζημίωση για περιβαλλοντική παρακμή
    • Οι ανιχνευτές βρόχων (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμολογούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών,διατήρηση της ακρίβειας και της σταθερότητας ανίχνευσης παρά τις μεταβαλλόμενες συνθήκες καιρού και περιβαλλοντικούς παράγοντες.
  • 9. 10 Κλείστρο υποβάθρου
    • Η σχεδίαση του κυλίνδρου βύθισης στο κέλυφος καθιστά την ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, γεγονός που είναι πολύ φιλικό προς το χρήστη για τους χρήστες.Οι χρήστες μπορούν να ορίσουν όλες τις λειτουργίες πρώτα και στη συνέχεια να εγκαταστήσετε τον ανιχνευτή βρόχου.
  • 10Αντι-διασταλτική παρεμβολή.
    • Μέσα από τον διακόπτη βύθισης, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποφευχθεί η παρεμβολή της διασταύρωσης που προκαλείται από την εγκατάσταση δύο περιτυλίξεων βρόχου πολύ κοντά.



Σύνδεση



vehicle loop detector connection

connection

connection





Ενδείξεις και διακόπτης:
(1)Προβολέας ηλεκτρικής ενέργειας: Ερυθρό LED ηλεκτρικής ενέργειας υποδηλώνει "Προβολέας ενεργοποιημένος"
  • Ανίχνευση LED: συνεχώς ενεργοποιημένο: Δείχνει ανίχνευση οχήματος.
  • Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκυκλώσει ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι επαρκής.
  • Γρήγορο ανοιγόκλεισμα: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι έχει περάσει πάρα πολλές στροφές μετά τον βρόχο.





(2)Σύνδεσμος 1 (Trimpot), επιλογή ευαισθησίας
  • Η ευαισθησία του βρόχου μπορεί να ρυθμιστεί από το τρίμποτ με την ετικέτα "Sensitivity".με το να περιστρέφουμε το τρισδιάστατο με το 0 να είναι το λιγότερο ευαίσθητο και το F το πιο ευαίσθητο.



    dip switch



(3) Διακόπτης 2 (Ρυθμίσεις διακόπτη χαμηλής ταχύτητας)

1.DIP 1 & DIP 2 Εγκατάσταση ειδικών λειτουργιών

vehicle loop deetector

2. DIP 3 & DIP 4 ρύθμιση αναμεταδότης Β έξοδος

vehicle loop detector

3. Ρυθμίσεις DIP 5 Επαναφορά αυτόματης λειτουργίας

vehicle loop detector

4. DIP 6 & DIP 7 & DIP 8 Ρυθμισμός αναμεταδότης Α καθυστέρηση

vehicle loop detector

5Χρησιμοποιείται για την αποφυγή των παρεμβολών.

vehicle loop detector

  • Στην εφαρμογή, όταν έχουν εγκατασταθεί δύο ή περισσότεροι ανιχνευτές βρόχων και βρόχοι ανίχνευσης, ορίζεται έναςΟ ανιχνευτής σε υψηλή συχνότητα και ο άλλος σε χαμηλή συχνότητα για την ελαχιστοποίηση των επιπτώσεων της διασταυρούμενης ομιλίας μεταξύ των δύο συστημάτων ((Οι βρόχοι ανίχνευσης και οι ανιχνευτές πρέπει να τοποθετούνται τουλάχιστον 2 μέτρα μακριά).
  • Κουμπί επαναφοράς:Σημείωση: Το LD-100 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή στη ρύθμιση των διακόπτες Dip.
Θέση και εγκατάσταση του ανιχνευτή:
  • Τοποθετήστε τον ανιχνευτή σε στερεό περίβλημα.
  • Ο ανιχνευτής πρέπει να είναι όσο το δυνατόν πιο κοντά στον κύκλο ανίχνευσης.
  • Ο ανιχνευτής πρέπει πάντα να τοποθετείται μακριά από ισχυρά μαγνητικά πεδία.
  • Αποφύγετε να χρησιμοποιείτε καλώδια υψηλής τάσης κοντά στους ανιχνευτές βρόχων.
  • Μην εγκαταστήσετε τον ανιχνευτή σε δονητικά αντικείμενα.
  • Όταν το κουτί ελέγχου είναι εγκατεστημένο σε απόσταση 10 μέτρων από τον βρόχο, μπορούν να χρησιμοποιηθούν κανονικά καλώδια για τη σύνδεση του κουτιού ελέγχου με τον βρόχο.Δεν πρέπει να υπερβαίνει τα 30 μέτρα απόσταση μεταξύ του κουτιού ελέγχου και του βρόχου.

    vihicle loop detector



Εγκατάσταση βρόχου:

Οι βρόχοι σφραγίζονται χρησιμοποιώντας ένα μαύρο σύνθετο epoxy ή καυτό μαστίγιο βιθούμιου για να αναμειγνύονται με το δρόμοεπιφάνεια.

vehicle loop detector



Προβλήματα με το Σκότωμα:

vehicle loop detector

Πιστοποίηση

vehicle loop detector






Σειρά προϊόντων

ΛΔ-100 LD-102 LD-200 ΛΔ-202 JTHT-11

high sensitive loop detector

Ενιαίο κανάλι

100-240 V AC

loop detector

Ενιαίο κανάλι

12-24 V AC/DC

loop detector

Δύο κανάλια

100-240 V AC

loop detector

Δύο κανάλια

12-24 V AV/DC

loop cable

Καλώδιο κυλίνδρου

305 m σπείρα τεφλόνου

Επικαιροποίηση

multimeter



Πολυμέτρος
