Ανιχνευτής βρόχου οχήματος
>
Ακριβής ανιχνευτής κυκλώματος σήματος κυκλοφορίας υψηλής ευαισθησίας εύκολη ενσωμάτωση αναμεταδότης εξόδου αναμεταδότης παρουσίας

Ακριβής ανιχνευτής κυκλώματος σήματος κυκλοφορίας υψηλής ευαισθησίας εύκολη ενσωμάτωση αναμεταδότης εξόδου αναμεταδότης παρουσίας

Ονομασία μάρκας: JUTAI
Αριθμός μοντέλου: LD-100
MOQ: Support 1-10 Pcs for Sample
τιμή: Διαπραγματεύσιμα
Πληροφορίες συσκευασίας: 50 τεμάχια 1 κουτί
Όροι πληρωμής: L/C, D/A, D/P, T/T, Western Union, Paypal, Alipay
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Σένζεν Κίνα
Πιστοποίηση:
CE FCC
Voltage Supply:
100-240 VAC 48 to 62Hz
Working Type:
-40 to +70 ℃ (-111°F to +158°F)
Πακέτο:
Καρτόνι
Self-turning range:
20-2000uh
Sensitivity:
16 way selectable/Highest 0.01% DL/L / Lowest 2.56% DL/L
Χρόνοι απόκρισης:
10- 90 MS
Humidity:
95% non-condensing
Κωδικός ΕΣ:
9033000090
Product Size:
76*42*91.5 mm
Package Size:
136*86*52 mm
Net Weight:
195 g
Gross Weight:
300 g
Relay Output:
Presence Relay / Fault Relay
Εγγύηση:
2 έτη
Color:
Green
Loop Connection:
Twisted pair cable
Name:
Vehicle Loop Detector
Supply Ability:
5000 Pcs per Month
Επισημαίνω:

Εύκολη ολοκλήρωση ανιχνευτής κυκλώματος σήματος κυκλοφορίας

,

Ανιχνευτής κυκλώματος σήματος κυκλοφορίας παρουσίας με αναμεταδοτικό

,

Ανιχνευτής κυκλώματος σήματος κυκλοφορίας υψηλής ευαισθησίας

Περιγραφή προϊόντων

Ανιχνευτής Κύκλου Επικοινωνιακών Σημάτων.



ΗΑνιχνευτής κυκλώματος σήματος κυκλοφορίαςΤο σύστημα αυτό έχει σχεδιαστεί για να βελτιστοποιεί την αστική κινητικότητα με ακρίβεια και απρόσκοπτη προσαρμοστικότητα στα σύγχρονα συστήματα διαχείρισης της κυκλοφορίας.Υψηλή ευαισθησία 16 επιπέδων (0-F)Το σύστημα αυτό ανιχνεύει με ακρίβεια οχήματα που κυμαίνονται από μοτοσικλέτες έως αρθρωτά λεωφορεία (περίοδος επαγωγικότητας 15 ‰2000μH), ακόμη και σε σενάρια υψηλής ταχύτητας και υψηλής πυκνότητας κυκλοφορίας.Προσαρμοστική συχνότητα άλματος (2080KHz)εξαλείφει τις παρεμβολές από τον κοντινό βιομηχανικό εξοπλισμό, τα δίκτυα 5G ή τους παρακείμενους ανιχνευτές, εξασφαλίζοντας990,9% ακρίβεια ανίχνευσηςΟ ανιχνευτής λειτουργεί άψογα σε ακραίες θερμοκρασίες (-30°C έως +80°C) και υγρασία, μεΚεφάλαια από αλουμίνιο με βαθμολογία IP66Το σύστημα αυτό είναι ιδανικό για κυκλικούς διαδρόμους, ράμπες αυτοκινητοδρόμων και αστικούς διαδρόμους.Διαγνωστική LEDκαι λειτουργία αυτόματης επαναφοράς παρέχουν άμεσες ειδοποιήσεις για σφάλματα τροχιάς ή ανωμαλίες ρεύματος, ελαχιστοποιώντας τον χρόνο διακοπής λειτουργίας σε κρίσιμες περιοχές κυκλοφορίας αποστολής.

Σχεδιασμένος για απλή ενσωμάτωση στην υπάρχουσα υποδομή, ο ανιχνευτής αυτός υποστηρίζεισυμμόρφωση με την NEMA TS2 και το πρότυπο EN 12675, διασφαλίζοντας τη συμβατότητα με τους παγκόσμιους ελεγκτές σήματος κυκλοφορίας.ηλεκτρική καλωδίωση plug-and-playκαι DIN-rail montage απλοποιούν την εγκατάσταση, ενώΠρωτόκολλα Modbus RTU/TCPΤο σύστημα αυτό θα επιτρέψει την απρόσκοπτη ανταλλαγή δεδομένων με τα κεντρικά συστήματα διαχείρισης κυκλοφορίας (TMS) για προσαρμοστικό χρονολόγιο σήματος και ανάλυση συμφόρησης.ανάπτυξη έξυπνων πόλεων, ο ανιχνευτής τροφοδοτεί σε πραγματικό χρόνο τα δεδομένα αριθμού οχημάτων και τα δεδομένα ταχύτητας σε πλατφόρμες cloud, επιτρέποντας την βελτιστοποίηση της ροής κυκλοφορίας με βάση την τεχνητή νοημοσύνη και την κατάταξη προτεραιοτήτων οχημάτων έκτακτης ανάγκης.ένα πιλοτικό έργο στο Λος Άντζελες μείωσε τις καθυστερήσεις στις διασταυρώσεις κατά 22% κατά τις ώρες αιχμής μέσω δυναμικών ρυθμίσεων σήματος. Πιστοποιημένο γιαCE, FCC και RoHS, και υποστηρίζεται από10 χρόνια διάρκεια ζωής, αυτός ο ανιχνευτής είναι ο ακρογωνιαίος λίθος των αποδοτικών δικτύων κυκλοφορίας, έτοιμων για το μέλλον, όπου η ακρίβεια συναντά την ανθεκτικότητα.







Vehicle loop detector




Χαρακτηριστικά



  • 1. 15-2000 μh Περιοχή ανίχνευσης
    • Ο ανιχνευτής βρόχου υποστηρίζει ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, χωρίζοντας διάφορα μεγέθη βρόχου και διαμορφώσεις για ευπροσάρμοστη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας. Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερυψωμένα φορτηγά, λεωφορεία και ούτω καθεξής.
  • 2- Η συμπαγή πλευρά.
    • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.
  • 3. Δυναμίες διάγνωσης LED
    • Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση των προβλημάτων κυκλώματος και εγκατάστασης και εμφανίζονται μέσω LED, εξασφαλίζοντας βέλτιστες επιδόσεις και μειώνοντας τον χρόνο στάσιμης λειτουργίας.
  • 4. Επιλέξιμος χρόνος παρουσίας
    • Η έξοδος του ρελέα παρουσίας μπορεί να επιλεγεί ώστε να περιορίζεται η έξοδος ανίχνευσης σε καθορισμένο χρόνο (περισσότερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.
  • 5Χρόνος παρουσίας βρόχου.
    • Οι παρεμβολές μεταξύ παρακείμενων ανιχνευτών βρόχου μπορούν να εντοπιστούν μέσω ολοκληρωμένης ένδειξης και να εξαλειφθούν με ρύθμιση της ρύθμισης συχνότητας, εξασφαλίζοντας την αξιόπιστη λειτουργία.
  • 6Δύο ξεχωριστοί αναμεταδιδαστές εξόδου.
    • Πρόσωπο αναμεταδότης Α: παρέχει έξοδο παρουσίας και μπορεί να επεκταθεί για 0, 2, 5, 8, 10, 15, 20 ή 30 δευτερόλεπτα, προγραμματιζόμενο με εξωτερικούς διακόπτες DIP 10 οδών.
    • Αναμεταδότης παλμού Β: Προγραμματίζεται με εξωτερικούς διακόπτες DIP 10 οδών, προσφέρει παρουσία, παλμό κατά την είσοδο, παλμό κατά την έξοδο ή αποτυχημένη έξοδο, βελτιώνοντας την ευελιξία ανίχνευσης.
  • 7Αυτοματοποιημένη ενίσχυση ευαισθησίας (ASB)
    • Το χαρακτηριστικό αυτό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγού-ρυμουλκούμενου και οχήματα υψηλού επιπέδου αυξάνοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, εξασφαλίζοντας ακριβή ταυτοποίηση.
  • 8Αυτοματοποιημένη αποζημίωση για περιβαλλοντική παρακμή
    • Οι ανιχνευτές βρόχων (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμολογούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών,διατήρηση της ακρίβειας και της σταθερότητας ανίχνευσης παρά τις μεταβαλλόμενες συνθήκες καιρού και περιβαλλοντικούς παράγοντες.
  • 9. 10 Κλείστρο υποβάθρου
    • Η σχεδίαση του κυλίνδρου βύθισης στο κέλυφος καθιστά την ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, γεγονός που είναι πολύ φιλικό προς το χρήστη για τους χρήστες.Οι χρήστες μπορούν να ορίσουν όλες τις λειτουργίες πρώτα και στη συνέχεια να εγκαταστήσετε τον ανιχνευτή βρόχου.
  • 10Αντι-διασταλτική παρεμβολή.
    • Μέσα από τον διακόπτη βύθισης, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποφευχθεί η παρεμβολή της διασταύρωσης που προκαλείται από την εγκατάσταση δύο περιτυλίξεων βρόχου πολύ κοντά.

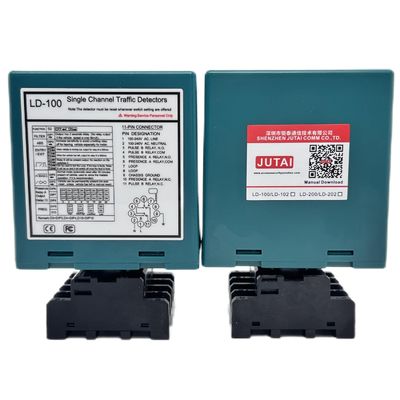

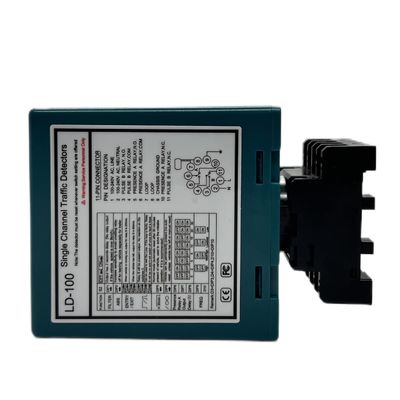

Σύνδεση



vehicle loop detector connection

connection

connection

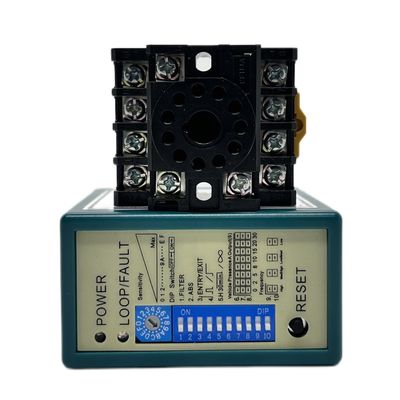

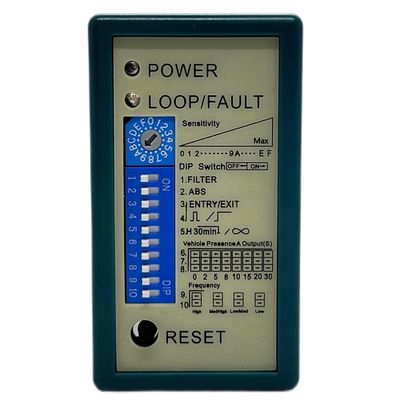

Ενδείξεις και διακόπτης:
(1)Προβολέας ηλεκτρικής ενέργειας: Ερυθρό LED ηλεκτρικής ενέργειας υποδηλώνει "Προβολέας ενεργοποιημένος"
  • Ανίχνευση LED: συνεχώς ενεργοποιημένο: Δείχνει ανίχνευση οχήματος.
  • Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκυκλώσει ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι επαρκής.
  • Γρήγορο ανοιγόκλεισμα: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι έχει περάσει πάρα πολλές στροφές μετά τον βρόχο.





(2)Σύνδεσμος 1 (Trimpot), επιλογή ευαισθησίας
  • Η ευαισθησία του βρόχου μπορεί να ρυθμιστεί από το τρίμποτ με την ετικέτα "Sensitivity".με το να περιστρέφουμε το τρισδιάστατο με το 0 να είναι το λιγότερο ευαίσθητο και το F το πιο ευαίσθητο.



    dip switch



(3) Διακόπτης 2 (Ρυθμίσεις διακόπτη χαμηλής ταχύτητας)

1.DIP 1 & DIP 2 Εγκατάσταση ειδικών λειτουργιών

vehicle loop deetector

2. DIP 3 & DIP 4 ρύθμιση αναμεταδότης Β έξοδος

vehicle loop detector

3. Ρυθμίσεις DIP 5 Επαναφορά αυτόματης λειτουργίας

vehicle loop detector

4. DIP 6 & DIP 7 & DIP 8 Ρυθμισμός αναμεταδότης Α καθυστέρηση

vehicle loop detector

5Χρησιμοποιείται για την αποφυγή των παρεμβολών.

vehicle loop detector

  • Στην εφαρμογή, όταν έχουν εγκατασταθεί δύο ή περισσότεροι ανιχνευτές βρόχων και βρόχοι ανίχνευσης, ορίζεται έναςΟ ανιχνευτής σε υψηλή συχνότητα και ο άλλος σε χαμηλή συχνότητα για την ελαχιστοποίηση των επιπτώσεων της διασταυρούμενης ομιλίας μεταξύ των δύο συστημάτων ((Οι βρόχοι ανίχνευσης και οι ανιχνευτές πρέπει να τοποθετούνται τουλάχιστον 2 μέτρα μακριά).
  • Κουμπί επαναφοράς:Σημείωση: Το LD-100 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή στη ρύθμιση των διακόπτες Dip.
Θέση και εγκατάσταση του ανιχνευτή:
  • Τοποθετήστε τον ανιχνευτή σε στερεό περίβλημα.
  • Ο ανιχνευτής πρέπει να είναι όσο το δυνατόν πιο κοντά στον κύκλο ανίχνευσης.
  • Ο ανιχνευτής πρέπει πάντα να τοποθετείται μακριά από ισχυρά μαγνητικά πεδία.
  • Αποφύγετε να χρησιμοποιείτε καλώδια υψηλής τάσης κοντά στους ανιχνευτές βρόχων.
  • Μην εγκαταστήσετε τον ανιχνευτή σε δονητικά αντικείμενα.
  • Όταν το κουτί ελέγχου είναι εγκατεστημένο σε απόσταση 10 μέτρων από τον βρόχο, μπορούν να χρησιμοποιηθούν κανονικά καλώδια για τη σύνδεση του κουτιού ελέγχου με τον βρόχο.Δεν πρέπει να υπερβαίνει τα 30 μέτρα απόσταση μεταξύ του κουτιού ελέγχου και του βρόχου.

    vihicle loop detector



Εγκατάσταση βρόχου:

Οι βρόχοι σφραγίζονται χρησιμοποιώντας ένα μαύρο σύνθετο epoxy ή καυτό μαστίγιο βιθούμιου για να αναμειγνύονται με το δρόμοεπιφάνεια.

vehicle loop detector



Προβλήματα με το Σκότωμα:

vehicle loop detector

Πιστοποίηση

vehicle loop detector






Σειρά προϊόντων

ΛΔ-100 LD-102 LD-200 ΛΔ-202 JTHT-11

high sensitive loop detector

Ενιαίο κανάλι

100-240 V AC

loop detector

Ενιαίο κανάλι

12-24 V AC/DC

loop detector

Δύο κανάλια

100-240 V AC

loop detector

Δύο κανάλια

12-24 V AV/DC

loop cable

Καλώδιο κυλίνδρου

305 m σπείρα τεφλόνου

Επικαιροποίηση

multimeter



Πολυμέτρος
