Φραγμός πύλης
>

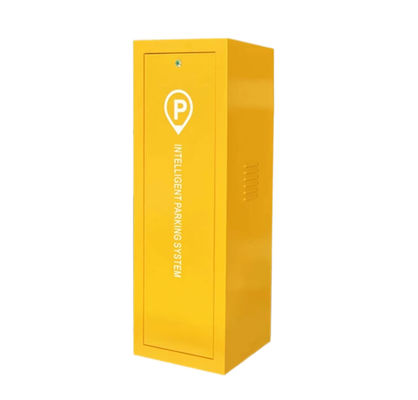

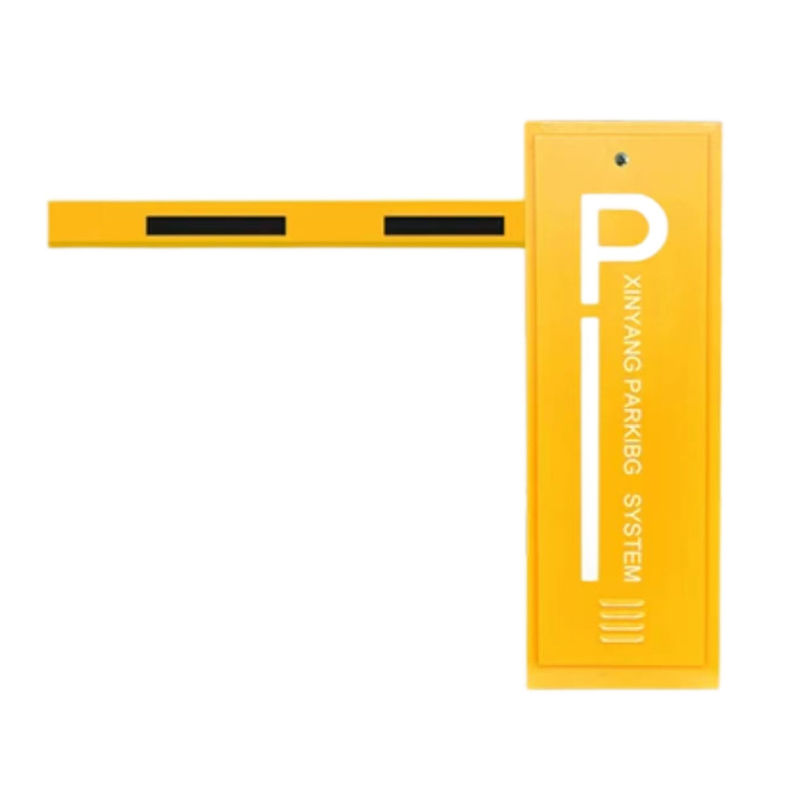

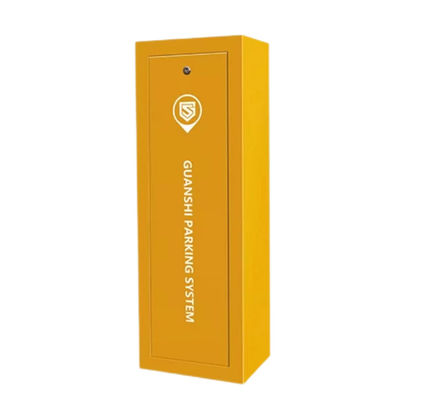

1500r/min Φραγίδα φραγμού εκτοξεύσεως χαμηλής τάσης Αυτοαίσθηση ελέγχου πρόσβασης Φραγίδες εκτοξεύσεως

1500r/min Φραγίδα φραγμού εκτοξεύσεως χαμηλής τάσης Αυτοαίσθηση ελέγχου πρόσβασης Φραγίδες εκτοξεύσεως

Ονομασία μάρκας: JUTAI
Model Number: BRDC-110
MOQ: Υποστήριξη 1-10 PC για δείγμα
τιμή: negotiable
Πληροφορίες συσκευασίας: 1 σύνολο 1 καρτούν
Όροι πληρωμής: Λ/Κ, Τ/Τ, Western Union
Πληροφορίες λεπτομέρειας
Τόπος καταγωγής:
Σένζεν Κίνα
Πιστοποίηση:
CE, FCC
Έγγραφο:
Ονομασία:
Φραγμός πύλης
Παροχή ηλεκτρικού ρεύματος:
24 V / 10 A
Μηχανή:
24 V συνεχής κινητήρας χωρίς βούρτσα
Δύναμη εξόδου:
100 W - 120 W
Τάση εισαγωγής:
ΣΥΝΕΧΈΣ ΡΕΎΜΑ 24 Β
Κατηγοριοποιημένο ρεύμα:
5 Α
Κατηγορία ταχύτητας:
1500 r/min
Εκτιμημένη ροπή:
0.64 N.M.
Μαγνητική πολικότητα:
5 ζευγάρια στύλος
Αύξηση της θερμοκρασίας:
≤ 45K
Αντίσταση ηλεκτρικής μόνωσης:
≥ 100 megohms
Τάξη μόνωσης:
F
Τάξη προστασίας:
Ιπ 44
Αποδοτικότητα μετάδοσης:
0.9
Ταχύτητα άξονα εξόδου:
10 r/min
Δονήσεις:
≤58dB
Ροπή παραγωγής αξόνων:
120 N.m.
Χρόνος Ανύψωσης και Κατεβάσεως:
3.5 S - 6.0 S
Δυνατότητα προσφοράς:
1000 σετ ανά μήνα
Επισημαίνω:

1500r/min Φραγμός προβολέα πύλης

,

Ελέγχου πρόσβασης αυτοματοποιημένης ανίχνευσης

,

Αυτοαπογνώριση φραγμού θύρα εκτοξευτή

Περιγραφή προϊόντων

Κόστος-αποτελεσματική χαμηλής τάσης DC φράχτες φραγμού: Αποτελεσματικός έλεγχος πρόσβασης Εύκολη εγκατάσταση & συντήρηση



Ως λύση για τη διαχείριση πρόσβασης οχημάτων, οι πύλες BRDC-110 DC χρησιμοποιούνται ευρέως σε χώρους στάθμευσης, γειτονιές, βιομηχανικά πάρκα και άλλα μέρη.τα χαρακτηριστικά αξιοπιστίας και αυτοματισμού το καθιστούν σημαντικό μέρος των σύγχρονων συστημάτων διαχείρισης της κυκλοφορίας.
Οι οδικές πύλες BRDC-110 DC μπορούν να πραγματοποιήσουν αυτοματοποιημένη διαχείριση μέσω ποικίλων μεθόδων ελέγχου:
  • Απομακρυσμένο χειρισμό: μετατροπή ελέγχου μέσω του τηλεχειριστή, βολικό για απομακρυσμένη λειτουργία.

  • Αυτόματη ανίχνευση: Ανοίγει αυτόματα την πύλη μετά την ανίχνευση του οχήματος μέσω αισθητήρων (όπως υπέρυθροι, αισθητήρες εδάφους κλπ.).

  • Αναγνώριση πινακίδας κυκλοφορίας: Ανοίγει αυτόματα την πύλη αναγνωρίζοντας τις πληροφορίες πινακίδας κυκλοφορίας των οχημάτων.


barrier gate
Μέγεθος προϊόντος

boom barrier




Διάγραμμα καλωδίωσης πίνακα ελέγχου



Gate boom barrier

  • Σημείωση: είναι καλύτερο να χρησιμοποιείτε καλώδιο BVR, μην χρησιμοποιείτε καλώδιο δικτύου


Αριστερό και δεξί διαχωρισμένο διάγραμμα καλωδίωσης του φραγμού



boom barrier

Διάγραμμα καλωδίωσης αριστερού και δεξιού διαχωρισμού του φραγμού


Μέθοδος σύνδεσης κοινής κάθοδας και κοινής άνωσης κυκλοφορίαςΦως



boom gate connection

Σχήμα 2 Το διάγραμμα καλωδίωσης κοινών καθοδικών καικοινή άνοδος προβολέα

Προδιαγραφές κίνησης
Χαρακτηριστικά επιδόσεων του προϊόντος
  • Το κίνημα υιοθετεί το είδος πλευρικής τοποθέτησης, εύκολη εγκατάσταση και συμπαγή δομή.
  • Το κύριο σώμα του κινήματος είναι κατασκευασμένο από κράμα αλουμινίου, που κατασκευάζεται με διαδικασία χύτευσης με έλαση, με αξιόπιστημηχανική αντοχή, όμορφη εμφάνιση, ακριβές μέγεθος και καλή διάχυση της θερμότητας.
  • Το κίνημα υιοθετεί μετάδοση μείωσης ταχυτήτων, υψηλή απόδοση μετάδοσης, μικρή απώλεια ισχύος παραγωγής.υλικό SCM421, διαδικασία θερμικής επεξεργασίας καρμπουρισμού, επεξεργασία τριβής ακριβείας, αντίσταση στην φθορά, αντοχή σε κρούσεις, διάρκεια ζωής υπερβαίνει κατά πολύ τη δομή μετάδοσης τροχιάς σκουλήκι.

  • Το κίνημα υιοθετεί κινητήρα χωρίς βούρτσα DC, με μεγάλη ροπή εξόδου και μικρό μέγεθος και η ταχύτητα μπορεί να ρυθμιστείΤο σύστημα ελέγχου μπορεί να χρησιμοποιείται για την παρακολούθηση της ταχύτητας και της ταχύτητας, αλλά και για την παρακολούθηση της ταχύτητας.

  • Ο κινητήρας υιοθετεί τάση ασφαλείας DC24V, η οποία αποτρέπει το ατύχημα ηλεκτροπληξίας που προκαλείται από διαρροή και παρέχειμεγαλύτερη προστασία για την προσωπική ασφάλεια.



Εσωτερικές διαστάσεις

boom gate



Εικόνα περιγράμματος κίνησης

gate boom motor



Ορισμός καλωδίου μολύβδου κινητήρα

Motor wire

Εργασιακό περιβάλλον

  • Πεδίο θερμοκρασίας: -30°C ~ +60°C

  • υγρασία: 90% ή λιγότερη (χωρίς συμπύκνωση)

  • Υψόμετρο: κάτω από 1000 μέτρα



Περιβάλλον αποθήκευσης

Το κίνημα θα πρέπει να αποθηκεύεται σε ξηρή και αεριζόμενη αποθήκη, και η κατάλληλη θερμοκρασία στην αποθήκηΗ κατάλληλη θερμοκρασία στην αποθήκη πρέπει να διατηρείται εντός της κλίμακας των 5°C έως 35°C, η σχετική υγρασία δεν πρέπει να είναι υψηλότερη από 65,και βλαβερά αέρια, οι ατμοί και η σκόνη πρέπει να αποφεύγονται.



Ζωή λειτουργίας

Το κίνημα έχει διάρκεια ζωής ≥ 5 εκατομμύρια κύκλους εντός του εύρους του κανονικού μήκους και της ταχύτητας της πύλης.



Πλακέτα τοποθέτησης πόλου πύλης-οκταγωνικός πόλος

gate boom barrier

boom barrier



Βήματα θέσης σε λειτουργία του φραγμού

Βήμα 1: Συνδυάστε τη ράβδο και το ελατήριο

Σταματήστε τον μοχλό της πύλης σε περίπου 45 μοίρες και ελέγξτε αν ο μοχλός θα πέσει αργά ή θα ανοίξει την πύλη (εάν οόταν ανοίγει η πύλη, εξηγήστε ότι η ένταση του ελαστικού είναι πολύ μεγάλη (η ράβδος επιτρέπεται να ανοίγει το φρένο αργά εάν η ένταση του ελαστικού είναι ελαφρώς μεγαλύτερη).Εάν η ράβδος πέσει (που υποδηλώνει ανεπαρκή ένταση ελαστικού).



Βήμα 2: Όριο Αυτοεξέτασης Μάθηση Εναλλαγής Δρόμου

  • Η κανονική εκκίνηση του ελεγκτή είναι "00:00" και "e-00" εναλλάξ εμφανίζεται.Ο ελεγκτής περιστρέφεται από αριστερά προς τα δεξιά για να εμφανίσει το "0 0 0 0", και το κουδούνι ακούγεται ρυθμικά.Όταν ο κινητήρας τρέχει στο όριο κλεισίματος, ο ελεγκτής εμφανίζει στατικό "0 0 0 0" και το κουδούνι σταματά να χτυπά.
  • Μετά την ολοκλήρωση της αυτοελέγχου κλεισίματος, πατήστε και κρατήστε το ελεγκτή "ανοιχτό/κατεδαφισμένο" για 2 δευτερόλεπτα, και τοΟ ελεγκτής περιστρέφεται από αριστερά προς τα δεξιά για να εμφανίσει το "0 0 0 0", και το κουδούνι ακούγεται ρυθμικά.Το κουδούνι του ελεγκτή ακούγεται για πολύ καιρό.Σε αυτή την περίπτωση, η αυτοεξέταση ανοίγματος ολοκληρώνεται και η πύλη μπορεί να λειτουργήσει κανονικά.

Βήμα 3: Ρυθμίστε την οριζόντια και κάθετη θέση του μοχλού της πύλης
  • Ο στύλος υπερβαίνει τους 90 βαθμούς μετά την οδήγηση στην θέση (προσαρμόστε την παράμετρο P-9 σε μεγάλη κλίμακα).η στύλη είναι μικρότερη από 90 μοίρες (μείωση του παραμέτρου P-9).
  • Σχεδόν στην θέση όπου ο πόλος είναι υψηλότερος από την οριζόντια θέση (μείωση της παράμετρος P-6),ο στύλος βρίσκεται κάτω από την επίπεδη θέση (αύξηση P-6).
Σημείωση: 1. Judge whether the horizontal position of the fence pole and the advertising gate is in place (the pole contacts the ground motor will stop immediately (if the motor is still rotating after it is in placeincrease the P-6 parameter until the motor does not rotate after the pole reaches the ground.
Μετά την αποδιοργάνωση των παραμέτρων, ο διακόπτης πρέπει να ενεργοποιηθεί για να δει την αλλαγή της θέσης.



Βασική λειτουργία

Ο ελεγκτής έχει τέσσερα πλήκτρα, δηλαδή "on / down", "return / stop", "set / save" και "off / up".Παράμετροι της κύριας πλακέτας μέσω αυτών των τεσσάρων πλήκτρων.



Λύση συντομεύσης

  • Πατήστε το κουμπί "on / down" μια φορά στη λειτουργία χωρίς την εισαγωγή του καλωδίου κινητήρα για να εμφανίσει το λογισμικόαριθμό έκδοσης. Πατήστε το πλήκτρο "off / up" μία φορά για να εμφανίσετε την ημερομηνία του λογισμικού.
  • Στην κανονική λειτουργία, κάτω από την προβολή του χρόνου σελίδα του ψηφιακού σωλήνα, σύντομο πάτημα "set / save once to display"την τρέχουσα τιμή, πατήστε σύντομα "set / save" για δεύτερη φορά για να εμφανιστεί ο ρυθμός αλλαγής της αίθουσας,και σύντομο πάτημα "set / save" για την τρίτη φορά για να εμφανίσει την τιμή εσωτερικής τάσης του ελεγκτήΚοντό πάτημα "set/save" για τέταρτη φορά για να εμφανιστεί η τιμή τάσης τροφοδοσίας.



Περιγραφή βασικής λειτουργίας

  • Κλειδί ρύθμισης / αποθήκευσης: εισάγετε την κατάσταση ρύθμισης και αποθηκεύετε την τιμή ρύθμισης.

  • Κλειδί ενεργοποίησης / μείωσης: πατήστε αυτό το κλειδί για να ανοίξετε την πύλη σε κανονική κατάσταση λειτουργίας.Μπορείτε να χρησιμοποιήσετε αυτό το πλήκτρο για να προσθέσετε στοιχεία μενού ή να ρυθμίσετε την τιμή ρύθμισης προς τα πάνω.,και στη συνέχεια προσθέστε από την ελάχιστη τιμή.

  • Κλειδί εκκενώσεως / ανάστασης: πατήστε αυτό το κλειδί για να κλείσετε την πύλη σε κανονική κατάσταση λειτουργίας.Μπορείτε να χρησιμοποιήσετε αυτό το πλήκτρο για να μειώσετε τα στοιχεία μενού ή να ρυθμίσετε την τιμή ρύθμισης προς τα κάτω.Για μεγάλο χρονικό διάστημα πατήστε για να μειωθεί συνεχώς στην ελάχιστη τιμή και στη συνέχεια να μειωθεί από τη μέγιστη τιμή.

  • Κλειδί επιστροφής / διακοπής: σε κανονική κατάσταση λειτουργίας, πατήστε αυτό το πλήκτρο για να σταματήσετε το φρένο.την κατάσταση ρύθμισης ή την επιστροφή στο προηγούμενο μενού.





Μενού παραμέτρων

Οδηγίες λειτουργίας

Μπορείτε να εισάγετε την κατάσταση ρύθμισης παραμέτρων με μακρύ πάτημα του κουμπιού "set / save" για 3 δευτερόλεπτα, και το LEDθα εμφανίσει "P-X". Επιλέξτε τα στοιχεία του μενού πατώντας τα δύο κουμπιά "on / down" και "off / up" για σύντομο ή μεγάλο χρονικό διάστημα.και μακρά πίεση για να αυξήσει ή να μειωθεί συνεχώς. Πατήστε το πλήκτρο "set / save" ξανά για να εισέλθετε στη ρύθμιση του καθορισμένου στοιχείου, και το πλήκτρο "return / stop" για να βγείτε από τη ρύθμιση.Πρέπει να πατήσετε το πλήκτρο "set/save" για να το επιβεβαιώσετε.. Οι παραμέτροι που ορίζονται πατώντας το πλήκτρο "επιστροφή / στάση" δεν θα έχουν αποτέλεσμα. Εάν δεν υπάρχει πλήκτρο εντός 45 δευτερολέπτων, το κουδούνι στον πίνακα ελέγχου θα ακούγεται για μεγάλο χρονικό διάστημα,να βγει από την κατάσταση ρύθμισης και να επιστρέψει στην κανονική κατάσταση λειτουργίας.

Πίνακας τιμών εντολών παραμέτρων



barrier

  • Για όλα τα σημεία που περιλαμβάνουν γωνίες, η θέση κλεισίματος είναι 0 μοίρες.
  • Όταν η τάση τροφοδοσίας είναι πολύ μεγάλη (> 27V) ή πολύ μικρή (< 18V), ο ελεγκτής θαπροστατεύει και δίνει συναγερμό.όταν ο ελεγκτής προστατεύεται, ο κινητήρας, το φωτιστικό κουτί, ο αισθητήρας εδάφους και ο άλλος εξοπλισμός δεν λειτουργούν.



Λειτουργία τηλεχειρισμού

  • Απομακρυσμένο συνδυασμό ελέγχου: μακρύ πάτημα του ελεγκτή "set / save" για τρία δευτερόλεπτα, βρείτε το στοιχείο P-F, και πατήστεΠιέστε οποιοδήποτε πλήκτρο του τηλεχειριστή. Σε αυτό το σημείο, αφού ο ελεγκτής κάνει ένα μεγάλο ήχο, η οθόνη αλλάζει σε P-F,που υποδεικνύει ότι το τηλεχειριστήριο είναι επιτυχώς συνδεδεμένο.
  • Καθαρίστε το τηλεχειριστήριο: πάτα "set / save" στον κύριο πίνακα για τρία δευτερόλεπτα, βρείτε το στοιχείο P-F,πατήστε "set/save" ξανά για να εμφανίσετε το "000", ρυθμίστε την τιμή σε 253, και πατήστε "set/save" ξανά.Και όλα τα τηλεχειριστήρια θα καθαριστούν..
  • Κατάσταση στόλου: πάτα "set/save" στον ελεγκτή για τρία δευτερόλεπτα, βρες το στοιχείο p-8 και μετά πάτα "set/save"για να εμφανιστεί το "0", ρυθμίστε την τιμή σε 4, και στη συνέχεια πατήστε "set/save" για να βγείτε από το μενού. Αφού η πύλη του δρόμου ανοίξει στη θέση της, πατήστε το κουμπί στάθμευσης του τηλεχειριστή για περισσότερο από 2 δευτερόλεπτα,και η λειτουργία στόλου θα ξεκινήσειΓια να απενεργοποιήσετε τη λειτουργία στόλου, απλά πατήστε το πλήκτρο απενεργοποίησης του τηλεχειριστή.



Βήματα μεταφοράς παραμέτρων

  • Βήμα 1: Αποδιορθώστε ένα πρότυπο

  • Βήμα 2: συνδέστε το πρότυπο με τον νέο ελεγκτή

  • Βήμα 3: ενεργοποίηση του νέου ελεγκτή

  • Βήμα 4: πατήστε για πολύ το κουμπί "κάτω" του προτύπου και ελέγξτε τα "s -- s" που εμφανίζονται στον νέο ελεγκτή,τότε η μεταφορά παραμέτρων είναι επιτυχής.



Συνηθισμένα Προβλήματα και Λύσεις

  • Η αυτοεξέταση δεν είναι επιτυχής, και η πύλη δεν λειτουργεί κανονικά

Λύση: ελέγξτε αν η κατάσταση περιστροφής αριστερά-δεξιά του κινητήρα P-D ταιριάζει με τον τρέχοντα κινητήρα ή όχι (εσείςΜπορείτε να ενεργοποιήσετε ξανά τον ελεγκτή μετά την αλλαγή των παραμέτρων και να πραγματοποιήσετε ξανά την αυτοδοκιμασία.
  • Η κατακόρυφη ή οριζόντια θέση της ράβδου της πύλης δεν είναι στη θέση της

Λύση: προσαρμόστε τις παραμέτρους του μενού του ελεγκτή P-9 ή P-6 (βλέπε πίνακα παραμέτρων για τις λειτουργίες μενού)
  • Πώς να κρίνετε σωστά αν η πύλη είναι πραγματικά στη θέση της

Ρυθμίστε την παράμετρο P-18 του ελεγκτή σε 1.έχει ανοίξει / κλείσει στη θέση του

Παρατηρήστε αν ο κινητήρας σταματά όταν ο μοχλός της πύλης είναι στη θέση του, που σημαίνει ότι είναι στη θέση του.Εάν ο μοχλός της πύλης είναι στη θέση του και ο κινητήρας συνεχίζει να λειτουργεί, είναι απαραίτητο να αλλάξουν οι παραμέτροι P-6 ή P-9.

Κατά τη διαδικασία της ενεργοποίησης και απενεργοποίησης, ο σωλήνας nixie θα έχει μια δυναμική οθόνη "1".Επιστρέφει στο χρονοδιάγραμμα, δείχνει ότι ήταν στη θέση του.

  • Απάτη της λειτουργίας ανάκαμψης σε περίπτωση αντίστασης

Λύση: Α. ελέγξτε αν η παράμετρος P-C ενεργοποιεί την αντίσταση (αν η παράμετρος του ελεγκτή είναιμεγαλύτερη από 100, η λειτουργία αντίστασης ανατροπής αποτυγχάνει)
  • Η πύλη τρέχει ξαφνικά στην αντίθετη κατεύθυνση κατά τη διάρκεια της κανονικής λειτουργίας

Λύση: αύξηση της τιμής του παραμέτρου της συνάρτησης ανάκαμψης P-C
  • Η πύλη άνοιξε ξανά όταν η πύλη ήταν σχεδόν στη θέση της.

Λύση: αύξηση της τιμής σταθερότητας του P-3 στη θέση του



Κώδικες σφάλματος και λύσεις

boom gate

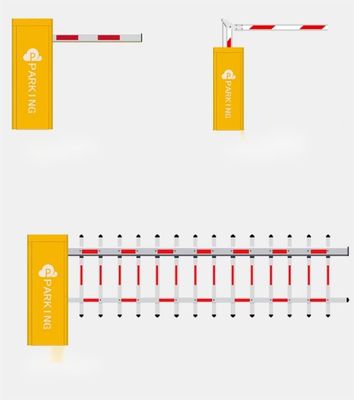

BR-110 BR-110F BR-110BY BR-110L BR-110H

barrier gateΣτενή έκδοση βραχίονα

Χρόνος ανύψωσης: 3s 6s

barrier gateΒάση υψηλής ταχύτητας

Χρόνος ανύψωσης 1,5 δευτερόλεπτα

barrier with light beltΕκδοχή με φωτισμό LED

Χρόνος ανύψωσης: 3s 6s

folding arm90° έκδοση αναδιπλούμενου βραχίονα

Χρόνος ανύψωσης: 3s 6s

180 degree arm

180° έκδοση αναδιπλούμενου βραχίονα

Χρόνος ανύψωσης: 3s 6s

BR-121 BRDC-110 BDC-1 BRC-433R BRC-443T

fence arm

Έκδοση φράχτη

Χρόνος ανύψωσης: 6 δευτερόλεπτα

DC type

Έκδοση εξοικονόμησης ισχύος συνεχούς ροής

Χρόνος ανύψωσης: 1,2-5 δευτερόλεπτα

controller controller 2 remote control
