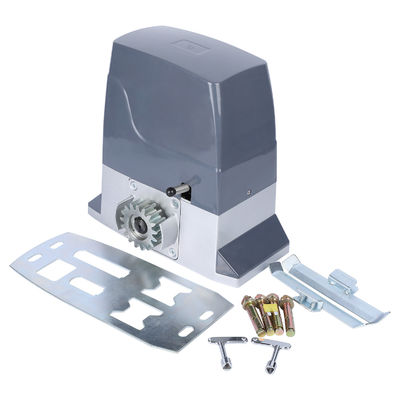

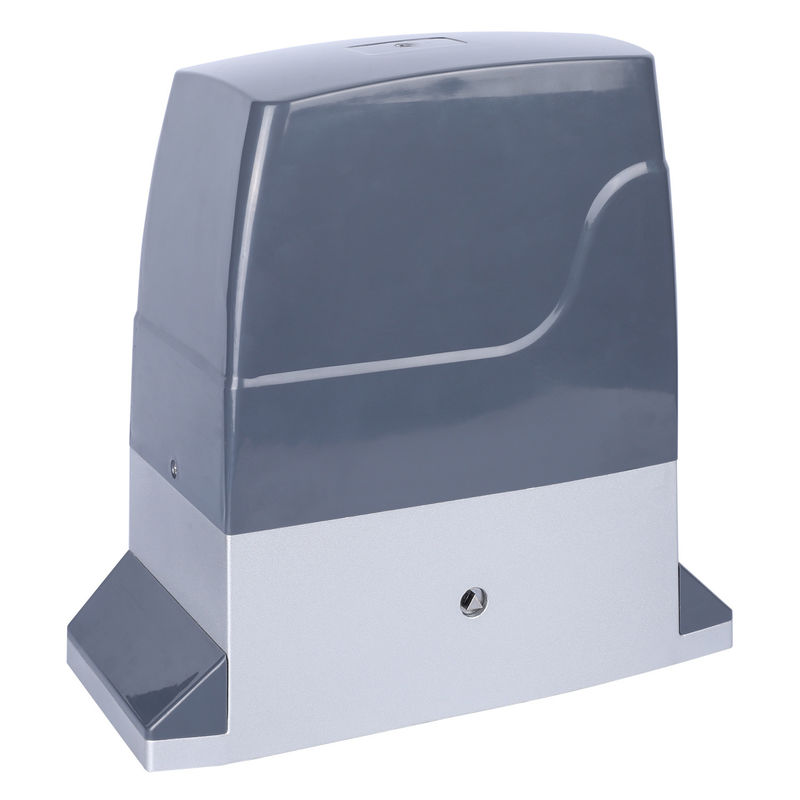

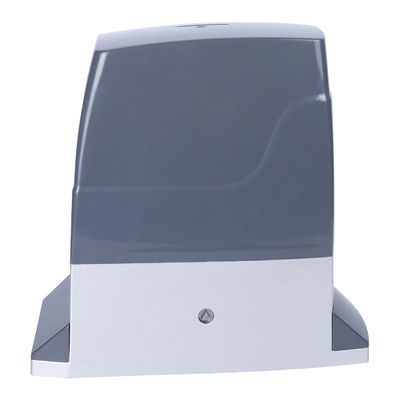

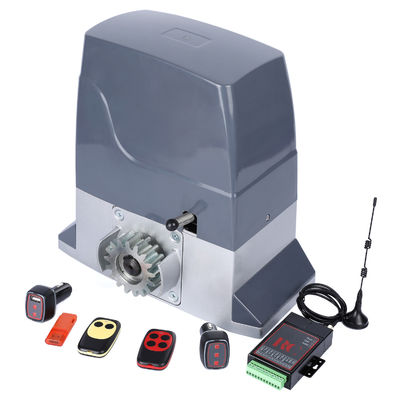

SDM-36 Μοτέρ αυτόματης συρόμενης πύλης υψηλής ταχύτητας Ισχυρή και ομαλή κίνηση

Ο κινητήρας αυτόματης συρόμενης πύλης υψηλής ταχύτητας SDM-36 έχει σχεδιαστεί για όσους απαιτούν στιβαρή απόδοση και απρόσκοπτη λειτουργία. Με τον ισχυρό κινητήρα της, αυτή η μονάδα προσφέρει γρήγορες ταχύτητες ανοίγματος και κλεισίματος, καθιστώντας την ιδανική τόσο για οικιακές όσο και για εμπορικές εφαρμογές. Ζήστε την ευκολία της γρήγορης πρόσβασης χωρίς να θυσιάζετε την ασφάλεια, καθώς η SDM-36 εξασφαλίζει ομαλή και αξιόπιστη κίνηση κάθε φορά.

Σχεδιασμένο για ανθεκτικότητα, το SDM-36 διαθέτει στιβαρή κατασκευή που αντέχει στις απαιτήσεις συχνής χρήσης. Η προηγμένη τεχνολογία του ελαχιστοποιεί τον θόρυβο κατά τη λειτουργία, επιτρέποντας ένα γαλήνιο περιβάλλον είτε στο σπίτι είτε σε πολυάσχολο επαγγελματικό περιβάλλον. Οι βελτιωμένες λειτουργίες ασφαλείας, συμπεριλαμβανομένων των λειτουργιών ανίχνευσης εμποδίων και αυτόματης διακοπής, διασφαλίζουν ότι η ιδιοκτησία σας παραμένει ασφαλής παρέχοντας παράλληλα εύκολη πρόσβαση στους χρήστες.

Η εγκατάσταση της SDM-36 είναι απλή, καθιστώντας την συμβατή με διάφορα μεγέθη και βάρη συρόμενης πόρτας. Βελτιώστε την ασφάλεια και τη λειτουργικότητα του καταλύματός σας με το μοτέρ αυτόματης συρόμενης πύλης υψηλής ταχύτητας SDM-36, όπου η ισχυρή απόδοση συναντά την ομαλή λειτουργία, διασφαλίζοντας μια αξιόπιστη λύση για όλες τις ανάγκες αυτοματισμού της πύλης.

Χαρακτηριστικά

1. Σχέδιο κατά της βιασύνης.

Στην πρώτη λειτουργία μετά από κάθε ενεργοποίηση, ο κινητήρας τρέχει σε αργή κίνηση στο οριακό σημείο καθ' όλη τη διάρκεια της διαδικασίας για να αποφευχθεί η βιαστική έξοδος από το όριο. Όταν η πόρτα φτάσει στο οριακό σημείο, ο κινητήρας μπορεί να λειτουργήσει μόνο με το πάτημα του κουμπιού της αντίθετης κατεύθυνσης για να αποφευχθεί η διάρρηξη του ορίου. (Σημείωση: Έχει τη λειτουργία προστασίας απενεργοποίησης όταν βρίσκεται στη θέση του και ο κινητήρας κινείται μόνο προς την αντίθετη κατεύθυνση όταν ενεργοποιείται ξανά).

2. Διατίθεται η λειτουργία Master-slave.

Δύο κινητήρες με την ίδια πλακέτα ελέγχου στον καθένα μπορούν να λειτουργούν συγχρονισμένα. Σε αυτή τη λειτουργία, οι υπέρυθρες, η αίσθηση γείωσης, το αυτόματο κλείσιμο της πόρτας και άλλες λειτουργίες συγχρονίζονται. Προσοχή: Η υπέρυθρη αίσθηση γείωσης πρέπει να συνδεθεί στον κύριο κινητήρα.

3. Προστασία χρόνου λειτουργίας κινητήρα.

Για να αποτρέψετε τη λειτουργία του κινητήρα κατά τη διάρκεια της αστοχίας του ταξιδιού, ο πίνακας ελέγχου θα μάθει αυτόματα τον χρόνο λειτουργίας του κινητήρα χωρίς χειροκίνητη ρύθμιση και 10 δευτερόλεπτα θα προστεθούν αυτόματα ως χρονικό περιθώριο.

4. Λειτουργία αυτόματου κλεισίματος.

5. Απαλή εκκίνηση και αργή στάση.

Υπάρχουν διαθέσιμες λειτουργίες soft start και slow stop. Η απόσταση και η ταχύτητα της λειτουργίας αργής διακοπής μπορούν να ρυθμιστούν.

6. Σταματήστε και αναποδογυρίστε ενάντια στην αντίσταση.

Δυνατότητα εναλλαγής μεταξύ στάσης έναντι αντίστασης και επαναφοράς έναντι αντίστασης για τη διαδρομή κλεισίματος. Σταματήστε ενάντια στην αντίσταση για την ανοιγόμενη διαδρομή.

7. Ενσωματωμένη υποδοχή για μονάδα bluetooth.

Μια υποδοχή είναι ενσωματωμένη στο σκάφος για την εισαγωγή της αυτόνομης μονάδας bluetooth (η μονάδα δεν περιλαμβάνεται από προεπιλογή).

8. Διαμόρφωση ενός κουμπιού για έλεγχο Διαδικτύου.

Μπορεί να συνδεθεί απευθείας με τους ελεγκτές Διαδικτύου με το πάτημα ενός κουμπιού επί του σκάφους, δεν απαιτείται διαδικασία αντιγραφής.

❀Θέση OFF

Τηλεχειριστήριο με τέσσερα ανεξάρτητα πλήκτρα που λειτουργούν ως Άνοιγμα, Κλείσιμο, Διακοπή, Κλείδωμα. Όταν βρίσκεστε σε λειτουργία μη διέλευσης, αφού πατήσετε το πλήκτρο Κλείδωμα, πρέπει να πατήσετε το πλήκτρο Διακοπής για να μπορέσετε να λειτουργήσετε.

❀Θέση ΟΝ

(1) Ένα μόνο πλήκτρο στο τηλεχειριστήριο είναι το πλήκτρο ελέγχου ενός πλήκτρου (Το συγκεκριμένο πλήκτρο που πατιέται κατά τη σύζευξη).

(2) Κάθε κλειδί στο τηλεχειριστήριο είναι ένα κλειδί ελέγχου ενός κλειδιού.

❀Ρύθμιση λειτουργίας

Γυρίστε και γυρίστε μόνο το ① και το ⑥ στο ON, πατήστε SET μία φορά με βομβητή είναι η λειτουργία ενός πλήκτρου με ένα πλήκτρο, πατήστε ξανά με 4 βομβητές είναι η λειτουργία με ένα πλήκτρο με 4 πλήκτρα. Γυρίστε το ⑥ στη θέση OFF μετά τη ρύθμιση.

❀ Όταν η πύλη είναι κλειστή στην οριακή θέση, πατήστε το πλήκτρο Κλείδωμα για να κάνει τον κινητήρα να λειτουργήσει στην κίνηση ανοίγματος για 6 δευτερόλεπτα.

❀Θέση ΟΝ

Ενεργοποιήστε τη λειτουργία αυτόματου κλεισίματος. Μόνο όταν ανοίξει η πύλη στην οριακή θέση θα ξεκινήσει η αντίστροφη μέτρηση, τότε η πύλη θα κλείσει αυτόματα στην οριακή θέση.

❀Ρύθμιση χρονοδιακόπτη αυτόματου κλεισίματος

Γυρίστε και ενεργοποιήστε μόνο το ③ και το ⑥ στο ON, κάθε πάτημα του πλήκτρου SET είναι 1 δευτερόλεπτο, ρυθμίστε το για όσο διάστημα

επιθυμία έως 250s. Μετά τη ρύθμιση, γυρίστε το ⑥ στο OFF.

❀ Η ταχύτητα του Slow Stop μπορεί να ρυθμιστεί με τον ρυθμιστή MT, περιστρέψτε τον δεξιόστροφα για να κερδίσετε την ταχύτητα, γυρίστε τον αριστερόστροφα για να μειώσετε την ταχύτητα.

❀ Η απόσταση του Slow Stop μπορεί να ρυθμιστεί με τον ρυθμιστή TIME, περιστρέψτε τον δεξιόστροφα για να κερδίσετε την απόσταση, γυρίστε τον αριστερόστροφα για να μειώσετε την απόσταση.

❀Ταξίδια εξ αποστάσεως εκπαίδευση

Γυρίστε και γυρίστε μόνο τα ④ και ⑥ στη θέση ON και, στη συνέχεια, κρατήστε πατημένο το πλήκτρο ONE έως ότου η πύλη αρχίσει να λειτουργεί αυτόματα και αφήστε την. Θα κλείσει στο όριο και θα ανοίξει στο όριο και θα κλείσει ξανά στο όριο με το εφέ αργής διακοπής. Μετά από 2 μπιπ, η διαδικασία εκμάθησης εξ αποστάσεως ταξιδιού ολοκληρώνεται.

❀Θέση OFF

Ενεργοποιήστε τη λειτουργία αργής εκκίνησης. Η πύλη τρέχει με πιο αργή ταχύτητα για τα πρώτα 2 δευτερόλεπτα, για να μειώσει το τρέμουλο της πύλης.

❀Θέση ON

Ενεργοποιήστε τη λειτουργία ρύθμισης για τη λειτουργία με ένα πλήκτρο, τη λειτουργία αυτόματου κλεισίματος και τις λειτουργίες αργής διακοπής. Όταν οριστούν οι ρυθμίσεις, γυρίστε αυτό το πλήκτρο στο OFF για να τεθεί σε ισχύ.

❀Θέση ΟΝ

Η πύλη σταματά ενάντια στην αντίσταση όταν τρέχει για να ανοίξει. Όταν τρέχετε για να κλείσετε, η πύλη σταματά ενάντια στην αντίσταση για 1 δευτερόλεπτο και στη συνέχεια αναπηδά.

❀Βελτιστοποιημένη προσαρμογή ανάκαμψης αντίστασης

Βεβαιωθείτε ότι ο κινητήρας λειτουργεί σωστά. Ενεργοποιήστε το διακόπτη βύθισης ⑦ και, στη συνέχεια, ενώ ο κινητήρας βρίσκεται σε κίνηση κλεισίματος, περιστρέψτε τον ρυθμιστή FORCE αριστερόστροφα για να σταματήσει η πόρτα και να επιστρέψει αυτόματα, αυτό είναι το όριο της δύναμης αντίστασης, προτείνεται να περιστρέψετε τον ρυθμιστή δεξιόστροφα λίγο για να το θέσουμε ως την τελική δύναμη αντίστασης.

❀ Η λειτουργία Master-slave σημαίνει 2 κινητήρες με τον ίδιο πίνακα ελέγχου εγκατεστημένο σε κάθε εργασία συγχρονισμένα όταν ο κύριος κινητήρας βρίσκεται σε λειτουργία. Συνδέστε 2 κινητήρες μέσω των 485A+Binterfaces και στους δύο κινητήρες παράλληλα για να πραγματοποιήσετε τη λειτουργία master-slave.

1.Η ένδειξη RUN είναι πάντα αναμμένη όταν είναι ενεργοποιημένη.

2.Η ένδειξη RUN αναβοσβήνει μία φορά κάθε φορά που ανιχνεύεται ένα αποτελεσματικό σήμα RF.

3.Κατά τη ρύθμιση του χρονοδιακόπτη για αυτόματο κλείσιμο, η ένδειξη RUN αναβοσβήνει μία φορά μαζί με ένα ηχητικό σήμα σε κάθε πάτημα του ONE.

4.Όταν βρίσκεται στη λειτουργία Master-slave, η ένδειξη RUN αναβοσβήνει συνεχώς με ένα διάστημα 1 δευτερολέπτου.

5.Όταν βρίσκεται σε κατάσταση αντίστροφης μέτρησης αυτόματου κλεισίματος, η ένδειξη RUN αναβοσβήνει συνεχώς με ένα διάστημα 1 δευτερολέπτου.

6.Όταν βρίσκεται σε κίνηση ανοίγματος, η ένδειξη RUN αναβοσβήνει μία φορά το δευτερόλεπτο.

7.Όταν βρίσκεται σε κίνηση κλεισίματος, η ένδειξη RUN αναβοσβήνει 5 φορές το δευτερόλεπτο.

UNDER-V Ένδειξη

1.Όταν η μονάδα bluetooth δεν είναι συνδεδεμένη, η ένδειξη BLE αναβοσβήνει συνεχώς μία φορά το δευτερόλεπτο.

1.Κατά τη φόρτιση, το κόκκινο LED είναι πάντα αναμμένο.

2.Το κόκκινο LED σβήνει μετά την πλήρη φόρτιση.

Όταν ενεργοποιηθεί, το αντίστοιχο κόκκινο LED είναι αναμμένο, διαφορετικά παραμένει σβηστό.

Όταν ενεργοποιηθεί, το αντίστοιχο κόκκινο LED είναι αναμμένο, διαφορετικά παραμένει σβηστό.

Όταν ενεργοποιηθεί, το αντίστοιχο κόκκινο LED είναι αναμμένο, διαφορετικά παραμένει σβηστό.

Όταν ενεργοποιηθεί, το αντίστοιχο κίτρινο LED είναι αναμμένο, διαφορετικά παραμένει σβηστό.

Όταν ενεργοποιηθεί, το αντίστοιχο πράσινο LED είναι αναμμένο, διαφορετικά παραμένει σβηστό.

Όταν ενεργοποιηθεί, το αντίστοιχο κόκκινο LED είναι αναμμένο, διαφορετικά παραμένει σβηστό.

Όταν η πύλη είναι κλειστή στην οριακή θέση, το αντίστοιχο LED παραμένει αναμμένο, διαφορετικά είναι σβηστό.

Όταν η πύλη είναι ανοιχτή στην οριακή θέση, το αντίστοιχο LED παραμένει αναμμένο, διαφορετικά είναι σβηστό.

2.Όταν βρίσκεται σε κατάσταση ξεκλειδώματος στη λειτουργία Κλείδωμα, εμφανίζεται ένα buzz όταν πατηθεί το κουμπί LOCK στο τηλεχειριστήριο, υποδεικνύοντας ότι το τηλεχειριστήριο είναι κλειδωμένο. Όταν βρίσκεται σε κατάσταση κλειδώματος, πατώντας το κουμπί STOP στο τηλεχειριστήριο προκαλούνται 2 βόμβοι και το τηλεχειριστήριο ξεκλειδώνεται.

3.Όταν ενεργοποιούνται και οι δύο διακόπτες ορίου ταυτόχρονα, ο βομβητής συνεχίζει να βουίζει και ο κινητήρας δεν μπορεί να λειτουργήσει με κανένα κουμπί, σε αυτήν την περίπτωση το ύψος του μαγνήτη θα πρέπει να ρυθμιστεί.

4.Όταν η πύλη βρίσκεται στην οριακή θέση ανοιχτού/κλειστού, εάν πατηθεί το κουμπί ανοίγματος/κλεισίματος στο τηλεχειριστήριο, εμφανίζονται 3 συνεχείς βόμβοι και δεν συμβαίνει καμία αντίδραση.

5.Η στάση έναντι αντίστασης όταν το άνοιγμα θα προκαλέσει 3 συνεχείς βόμβους, η στάση/αναπήδηση έναντι της αντίστασης όταν το κλείσιμο θα προκαλέσει 5 συνεχείς βόμβους.

Μετακινήστε την πύλη στην ιδανική κλειστή θέση, στερεώστε τον μαγνήτη στη σχάρα ταχυτήτων στο σημείο όπου βρίσκεται το κουτί του διακόπτη ορίου και βεβαιωθείτε ότι ο μαγνήτης είναι στραμμένος προς το κουτί. Κάντε το ίδιο με έναν άλλο μαγνήτη για την ανοιχτή θέση στο άλλο άκρο των ραφιών. Βεβαιωθείτε ότι ο μαγνήτης στα αριστερά είναι ψηλότερα και ο δεξιός είναι χαμηλότερος. Όταν βρίσκεται σε μια συγκεκριμένη οριακή θέση, η αντίστοιχη ένδειξη LED στην πλακέτα θα παραμείνει αναμμένη. Εάν οι 2 ενδείξεις είναι ταυτόχρονα αναμμένες μαζί με ένα σταθερό βόμβο, το ύψος του μαγνήτη πρέπει να ρυθμιστεί.

1.Γυρίστε το διακόπτη βυθίσματος Master/Slave στη θέση ON στον κύριο κινητήρα. Αφήστε το διακόπτη στη θέση OFF στον βοηθητικό κινητήρα.

2.Συνδέστε τις διεπαφές A+ B- στον κύριο κινητήρα στις αντίστοιχες διεπαφές στον υποτελή κινητήρα.
