Ανιχνευτής διπλού καναλιού - Ανεξάρτητος έλεγχος και τεχνολογία κατά της διασταύρωσης για έξυπνα συστήματα κυκλοφορίας και αξιοπιστία

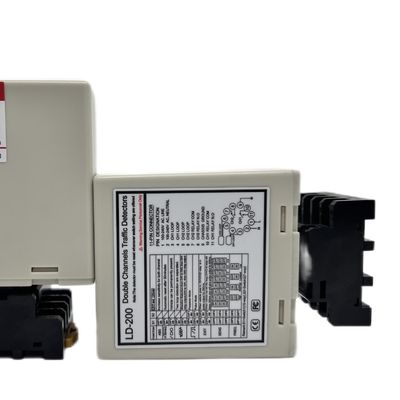

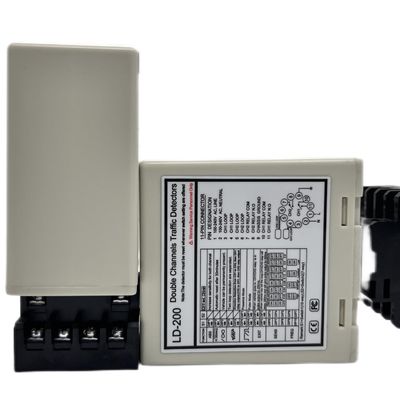

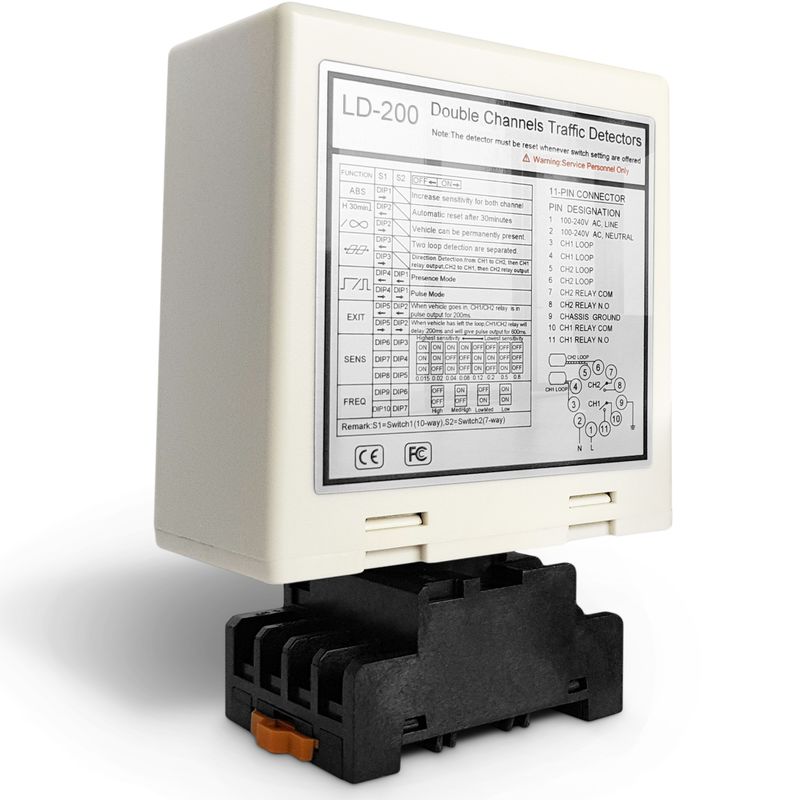

ΗΑνιχνευτής διπλού καναλιού JUTAI(Models LD-200/LD-202) έχει σχεδιαστεί για να φέρει επανάσταση στη διαχείριση της κυκλοφορίας με τηνανεξάρτητο διπλό κανάλι ελέγχουκαιπροηγμένη τεχνολογία κατά της διασταύρωσηςΚάθε κανάλι λειτουργεί αυτόνομα, επιτρέποντας ταυτόχρονες λειτουργίες όπως:καταμέτρηση οχημάτων (Κανάλι 1)καιπροτεραιότητα λωρίδας έκτακτης ανάγκης (Κανάλι 2), ταυτόχρονα διατηρώντας τον απρόσκοπτο συντονισμό.Τάση συχνότητας 40~80KHzαπομονώνει δυναμικά τα σήματα για την εξάλειψη της διασταυρούμενης ομιλίας από γειτονικούς ανιχνευτές, γραμμές ηλεκτρικής ενέργειας ή δίκτυα 5G, εξασφαλίζοντας> 99,9% ακρίβειαΗ διαμόρφωση του κτιρίου για την ανθεκτικότητα, τοΚεφάλαια από αλουμίνιο με βαθμολογία IP67προστατεύει από τη σκόνη, την είσοδο νερού και τις ακραίες θερμοκρασίες (-40°C έως +70°C), καθιστώντας το ιδανικό για λειτουργία 24 ώρες το 24ωρο σε σκληρά περιβάλλοντα.

Μέσαέξυπνα συστήματα κυκλοφορίαςΓια παράδειγμα, το κανάλι 1 μπορεί να βελτιστοποιήσει τη διάρκεια του πράσινου φωτός με βάση τις ουρές οχημάτων σε πραγματικό χρόνο,ενώ το κανάλι 2 παρακολουθεί τις διασταυρώσεις πεζών για την πρόληψη συγκρούσεων, μειώνοντας την κυκλοφοριακή συμφόρηση κατά 25% σε πιλοτικά έργα. τοτεχνολογία κατά των διασταυρώσεωνεξασφαλίζει ατελείωτη λειτουργία, ακόμη και σε ηλεκτρικά θορυβώδεις ζώνες όπως διάδρομοι φόρτισης ηλεκτρικών οχημάτων ή βιομηχανικά πάρκα.Προσαρμογή ευαισθησίας 16 επιπέδων (0-F)διαμέσου ενόςΠεριοχή επαγωγικότητας 20 ∼ 2000 μH, ανιχνεύει με ακρίβεια οχήματα από μοτοσικλέτες έως φορτηγά εμπορευμάτων, ελαχιστοποιώντας τις ψευδείς ενεργοποιήσεις από συντρίμμια ή μικρά ζώα.Μια πρόσφατη ανάπτυξη σε μια ευρωπαϊκή έξυπνη πόλη μείωσε τις παραβιάσεις κυκλοφορίας κατά 30% μέσω συγχρονισμένης διαχείρισης λωρίδας κυκλοφορίας.

Η JUTAI δίνει προτεραιότητα στην αξιοπιστία και την ευκολία ενσωμάτωσης.καθολική είσοδος 12-24V DC/100-240V ACυποστηρίζει την ηλιακή ενέργεια και το δίκτυο, ενώΕξαγωγές ρελέα SPDTΕφαρμόζεται σε όλα τα συστήματα που σχετίζονται με την τεχνολογία.CE, FCC και RoHS, ανταποκρίνεται στα παγκόσμια πρότυπα ασφάλειας και βιωσιμότητας.Εγγύηση 5 ετώνΤο ανιχνευτικό διπλού καναλιού JUTAI αποτελεί τον ακρογωνιαίο λίθο των ευφυών, προετοιμασμένων για το μέλλον δικτύων κυκλοφορίαςκαινοτομία οδηγούν σε απρόσκοπτη κινητικότητα.

Ειδικότητα

• 1. 15-2000 μh Περιοχή ανίχνευσης
  • Ο ανιχνευτής βρόχου υποστηρίζει ευρύ εύρος ανίχνευσης από 15 μH έως 2000 μH, χωρίζοντας διάφορα μεγέθη βρόχου και διαμορφώσεις για ευπροσάρμοστη εφαρμογή σε διαφορετικά σενάρια ανίχνευσης κυκλοφορίας.
  • Το ευρύ εύρος ανίχνευσης επιτρέπει στον ανιχνευτή βρόχου μας να ανιχνεύει όλα τα είδη οχημάτων, μοτοσικλέτες, αυτοκίνητα, υπερυψωμένα φορτηγά, λεωφορεία και ούτω καθεξής

• 2- Η συμπαγή πλευρά.
  • Το συμπαγές και καλά σχεδιασμένο περίβλημα συνδυάζει όλες τις απαιτήσεις της βιομηχανίας για χαρακτηριστικά και λειτουργικότητα, επιτρέποντας σε αυτόν τον ανιχνευτή να ενσωματωθεί σε οποιοδήποτε υπάρχον σύστημα ανίχνευσης κυκλοφορίας.

• 3Διαγνωστικές δυνατότητες και ένδειξη LED
  • Οι ολοκληρωμένες δυνατότητες διάγνωσης επιτρέπουν την ακριβή διάγνωση προβλημάτων βρόχου και εγκατάστασης και εμφανίζονται μέσω της κατάστασης LED, εξασφαλίζοντας βέλτιστες επιδόσεις και μειώνοντας τον χρόνο στάσης.

• 4. Επιλέξιμος χρόνος παρουσίας
  • Η έξοδος του ρελέα παρουσίας μπορεί να επιλεγεί ώστε να περιορίζεται η έξοδος ανίχνευσης σε καθορισμένο χρόνο (περισσότερο από 30 λεπτά) ενώ ένα όχημα παραμένει στον βρόχο, παρέχοντας ευελιξία στη διαχείριση της κυκλοφορίας.

• 5Αυτοματοποιημένη ενίσχυση ευαισθησίας (ASB)
  • Το χαρακτηριστικό αυτό ανιχνεύει αξιόπιστα μεγάλους συνδυασμούς φορτηγού-ρυμουλκούμενου και οχήματα υψηλού επιπέδου αυξάνοντας αυτόματα την ευαισθησία στο μέγιστο κατά την ανίχνευση οχήματος, εξασφαλίζοντας ακριβή ταυτοποίηση.

• 6Αυτοματοποιημένη αποζημίωση για περιβαλλοντική παρακμή
  • Οι ανιχνευτές βρόχων (ή άλλοι αισθητήρες) προσαρμόζονται και βαθμολογούνται αυτόματα στις αλλαγές των περιβαλλοντικών συνθηκών,διατήρηση της ακρίβειας και της σταθερότητας ανίχνευσης παρά τις μεταβαλλόμενες συνθήκες καιρού και περιβαλλοντικούς παράγοντες.

• 7. 17 Ρυθμίσεις διακόπτη βαθμού
  • Η σχεδίαση του κυλίνδρου βύθισης στο κέλυφος καθιστά την ρύθμιση του ανιχνευτή βρόχου ευκολότερη και σαφέστερη, γεγονός που είναι πολύ φιλικό προς το χρήστη για τους χρήστες.Οι χρήστες μπορούν να ορίσουν όλες τις λειτουργίες πρώτα και στη συνέχεια να εγκαταστήσετε τον ανιχνευτή βρόχου.

• 8Δύο κανάλια λειτουργούν συνεργατικά ή ανεξάρτητα.
  • Ο ανιχνευτής βρόχου διπλού καναλιού μπορεί να χρησιμοποιηθεί ως δύο εκδόσεις ενός καναλιού, υποστηρίζει δύο ανεξάρτητα κανάλια ανίχνευσης.
  • Επίσης, επιτρέποντας την ταυτόχρονη παρακολούθηση πολλαπλών βρόχων, ο ανιχνευτής βρόχων έχει τη δυνατότητα να αναγνωρίζει την κατεύθυνση σε εφαρμογές με ένα κανάλι.ενίσχυση της ευελιξίας και της ακρίβειας της ανίχνευσης οχημάτων.

• 9Αντι-διασταλτική παρεμβολή.
  • Μέσα από τον διακόπτη βύθισης, η συχνότητα του ανιχνευτή βρόχου μπορεί να ρυθμιστεί για να αποφευχθεί η παρεμβολή της διασταύρωσης που προκαλείται από την εγκατάσταση δύο περιτυλίξεων βρόχου πολύ κοντά.





---



Συνδέσεις







Τρόποι λειτουργίας

Ο ανιχνευτής σειράς LD-200 μπορεί να ρυθμιστεί για οποιαδήποτε από τις ακόλουθες λειτουργίες:

Τρόπος παρουσίας	Τρόπος παλμού
Λογική λειτουργία παρουσίας AB (λειτουργία φραγμού)	Λογική Ρολή AB (Λογική Μετρήσεων)



Ενδείξεις και διακόπτης

Δυναμικό LED: Κόκκινο Δυναμικό LED δείχνει Δυναμικό ON

• Επικαιροποιημένο σήμα: Επικαιροποιημένο σήμα:

• Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκύκλωμα ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι αρκετός.

• Γρήγορο αναβοσβήνωση: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι υπάρχουν πάρα πολλές στροφές μετά τον βρόχο.

• Επικαιροποιημένο σήμα: Επικαιροποιημένο σήμα:

• Αργά αναβοσβήνει: Δείχνει ότι ο βρόχος έχει βραχυκύκλωμα ή ότι ο αριθμός των στροφών μετά τον βρόχο δεν είναι αρκετός.

• Γρήγορο αναβοσβήνωση: δείχνει ότι ο βρόχος είναι ανοιχτός ή ότι υπάρχουν πάρα πολλές στροφές μετά τον βρόχο.



∆ιαλογή ευαισθησίας

• Η ευαισθησία και η συχνότητα του βρόχου μπορούν να ρυθμίζονται με ρυθμιστικό διακόπτη 7 μορφών και διακόπτη 10 μορφών.

• Ο χρήστης μπορεί να επιλέξει 8 διαφορετικές ρυθμίσεις, αλλάζοντας τη ρύθμιση του διακόπτη βύθισης σε διαφορετικές λειτουργίες, όπως στοΟι διακόπτες 6, 7 και 8 για την επιλογή της ευαισθησίας CH1, με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.

• Εναλλακτικός διακόπτης 3, 4 και 5 για την επιλογή της ευαισθησίας του CH2, με το 0,8 να είναι το λιγότερο ευαίσθητο και το 0,015 το πιο ευαίσθητο.







Διάλεξη λειτουργίας βρόχου 1 καναλιού (10 Way Dip Switch)

• (Κατακόφτης 1) DIP1 & DIP2 Ειδική αύξηση ευαισθησίας και για τα δύο ρυμουλκούμενα (και για τα δύο κανάλια)











• (Σύνδεσμος1=S1) D3,D4,D5 και(Σύνδεσμος2=S2) D1,D2 Ρυθμίσεις ειδικών λειτουργιών(Μόδος1,2,3 ΚατεύθυνσηΑνίχνευση.5,6 κανονική λειτουργία, διαχωρίζονται δύο εντοπίσεις βρόχων)







• (Switch1=S1) D6 & D7 & D8 και (Switch2=S2) D3 & D4 & D5 Ρυθμίσεις επιλογής ευαισθησίας CH1 και CH2.(Εκλογές οκτώ επιπέδων)







• (Switch1=S1) D9 & D10 και (Switch2=S2) D6,D7 Διάταξη συχνότητας (20 K έως 100 KHz).

Κουμπί επαναφοράς: Παρακαλούμε σημειώστε: Το LD-200 πρέπει να επαναφέρεται κάθε φορά που γίνεται αλλαγή στη ρύθμιση των διακόπτες Dip.







Εγκατάσταση βρόχου

Οι βρόχοι σφραγίζονται χρησιμοποιώντας “γρήγορα ” μαύρη επωξική ένωση ή καυτή μαστίχη από βιθούμινο για να αναμειγνύονται με την επιφάνεια του δρόμου.



Κατά την εγκατάσταση, κρατήστε την πρίζα και την πρίζα του προϊόντος στην κάθετη κατεύθυνση







Προβλήματα με το Σκότωμα







---



Σειρά προϊόντων

ΛΔ-100	LD-102	LD-200	ΛΔ-202	JTHT-11
Ενιαίο κανάλι 100-240 V AC	Ενιαίο κανάλι 12-24 V AC/DC	Δύο κανάλια 100-240 V AC	Δύο κανάλια 12-24 V AV/DC	Καλώδιο κυλίνδρου 305 m σπείρα τεφλόνου
